Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601345603 ( GWS9-150C )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

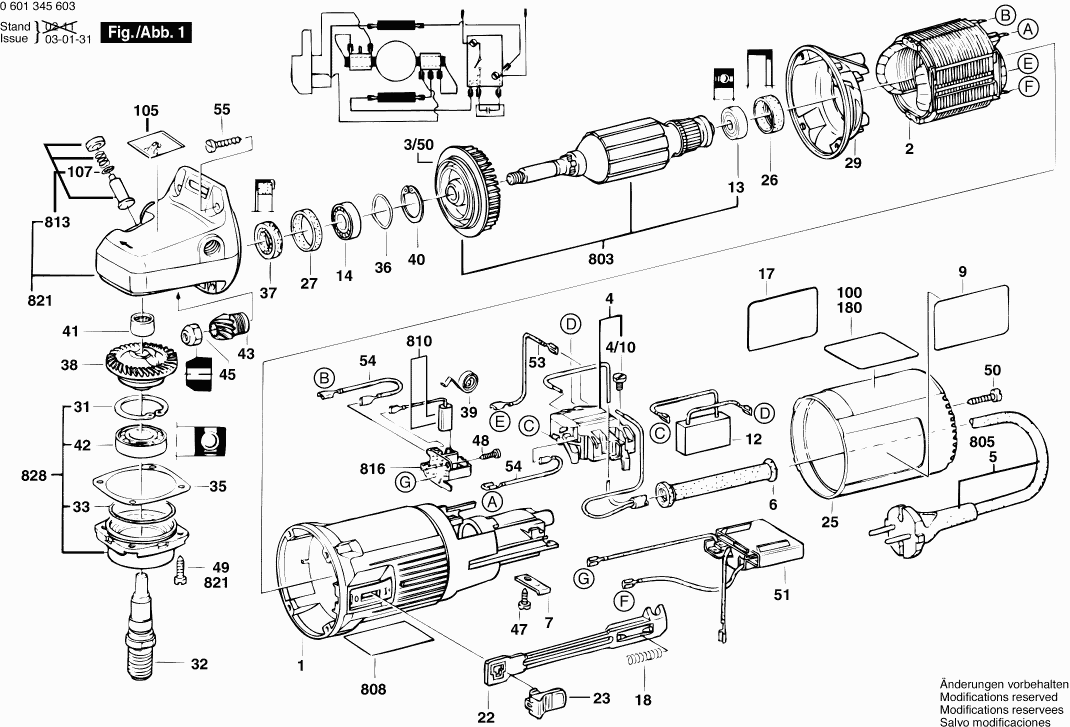

Zeichnungen der Bosch 0601345603 ( GWS9-150C )
Teileliste der Bosch 0601345603 ( GWS9-150C )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 16051082CC | 10.73 | 12.77 | |
| Polschuh 220-230V | ||||
| 2 | 1604220220 | 33.45 | 39.81 | |
| Lüfter | ||||
| 3/50 | 1606610121 | 1.18 | 1.40 | |
| Ein/Aus-Schalter | ||||
| 4 | 1607200086 | 8.45 | 10.06 | |
| Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
| 4/10 | 2910110048 | 0.83 | 0.99 | |
| Tülle Ø7,6-Ø8,2x95 MM | ||||
| 6 | 2600703013 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 9 | 1601110610 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 1607328029 | |||
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 14 | 2600905052 | |||
| Firmenschild | ||||
| 17 | 1601110777 | 2.24 | 2.67 | |
| Druckfeder | ||||
| 18 | 1604611026 | 0.83 | 0.99 | |
| Verstellschieber | ||||
| 22 | 1602319002 | 1.94 | 2.31 | |
| Ratschenkappe | ||||
| 23 | F016F05700 | 1.00 | 1.19 | |
| Gehäusedeckel BLAU | ||||
| 25 | 1600508010 | 5.83 | 6.94 | |
| Gummibuchse | ||||
| 26 | 1600502020 | 1.94 | 2.31 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 29 | 1601328005 | 1.94 | 2.31 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 31 | 2916660013 | 1.70 | 2.02 | |
| Schleifspindel | ||||
| 32 | 1607000D6A | 5.83 | 6.94 | |
| O-Ring 46,0x1,1 MM ROT | ||||
| 33 | 3600210124 | 2.24 | 2.67 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136010 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136011 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136012 | 0.83 | 0.99 | |
| Federscheibe | ||||
| 36 | 1600150011 | 0.83 | 0.99 | |
| Radial-Wellendichtring | ||||
| 37 | 1600290016 | 1.94 | 2.31 | |
| Tellerrad Z=35 | ||||
| 38 | 1606333235 | 60.65 | 72.17 | |
| Spiralfeder | ||||
| 39 | 1604652013 | 1.18 | 1.40 | |
| Sicherungsring DIN 472-25x1,2MM | ||||
| 40 | 2916660009 | 1.70 | 2.02 | |
| Nadelhülse Ø8xØ12x8 MM | ||||
| 41 | 1600910018 | 4.10 | 4.88 | |
| Rillenkugellager 12x32x10 | ||||
| 42 | 1600905006 | 9.53 | 11.34 | |
| Kegelrad Z=9 | ||||
| 43 | 1606333234 | 33.45 | 39.81 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.40 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 47 | 2910211018 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-ST2,9x9,5-F | ||||
| 48 | 2910211005 | 0.83 | 0.99 | |
| Gewindefurchschraube | ||||
| 49 | 1603435026 | 1.70 | 2.02 | |
| Blechschraube DIN 7971-ST3,9x22-F | ||||
| 50 | 2910211021 | 1.18 | 1.40 | |
| Drehzahlregler 220-230V | ||||
| 51 | 1607233008 | 23.75 | 28.26 | |
| Verbindungsleitung L=95 MM WEISS | ||||
| 53 | 1604448005 | 2.24 | 2.67 | |
| Verbindungsleitung L=40 MM WEISS | ||||
| 54 | 1604448006 | 1.94 | 2.31 | |
| Blechschraube DIN7981-ST3,9x22-C-Z | ||||
| 55 | 2912401021 | 0.83 | 0.99 | |
| Hinweisschild | ||||
| 100 | 1601110310 | 1.94 | 2.31 | |
| Hinweisschild | ||||
| 105 | 1601110470 | 0.83 | 0.99 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 107 | 1600210044 | 0.83 | 0.99 | |
| Schutzhaube | ||||
| 650/10 | 1600A025XP | 7.58 | 9.02 | |
| Rundmutter M14 | ||||
| 650/20 | 1603345043 | 6.54 | 7.78 | |
| Zweilochmutterndreher | ||||
| 650/30 | 1607950052 | 2.71 | 3.22 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 650/50 | 2605703014 | 4.10 | 4.88 | |
| O-Ring 20,35x1,78 MM | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.02 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 650/60 | 1907950006 | 3.12 | 3.71 | |
| Innensechskantschlüssel | ||||
| 650/60 | 2610364015 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 652 | 2605510127 | |||
| Innensechskantschraube DIN 912-M6x16-8.8 | ||||
| 652/20 | 2910141197 | 0.83 | 0.99 | |
| Anker Mit Lüfter 220-230V | ||||
| 803 | 1604010248 | 36.85 | 43.85 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.30 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014116 | 8.45 | 10.06 | |
| Druckknopf SCHWARZ | ||||
| 813 | 1607000253 | 1.70 | 2.02 | |
| Bürstenhalter | ||||
| 816 | 1600A003G4 | 2.71 | 3.22 | |
| Getriebegehäuse | ||||
| 821 | 1605806480 | 44.82 | 53.34 | |
| Lagerflansch | ||||
| 828 | 1607000936 | 23.75 | 28.26 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 36.85 | 43.85 | |
