Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601GC6000 ( GWX17-150 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3601GC6000 ( GWX17-150 )

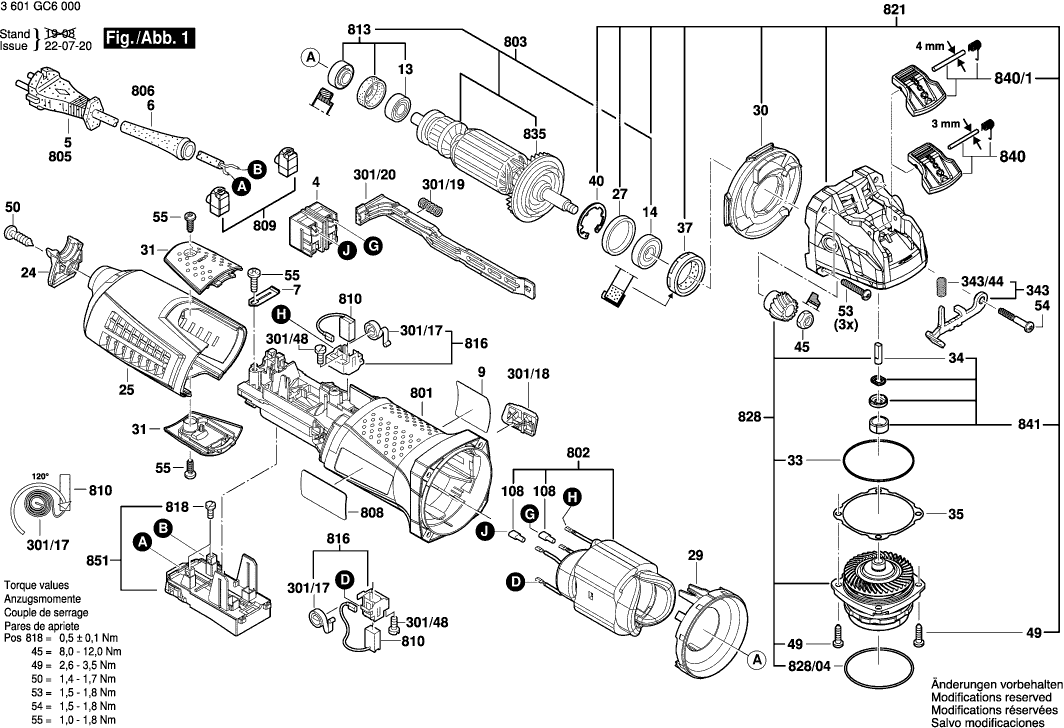

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3601GC6000 ( GWX17-150 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Schalter
4 160720035A 8.45 10.06

Tülle
6 1600703043 1.94 2.31

Befestigungsschelle
7 1601302017 0.83 0.99

Firmenschild
9 160111C2V8 1.94 2.31

Kugellager 7x19x6
13 2600905032 4.10 4.88

Rillenkugellager 8x22x7
14 1600905032 4.70 5.59

Deckel
24 1605500274 2.24 2.67

Gehäusedeckel
25 1605500276 6.54 7.78

Gummiring
27 1600206025 1.70 2.02

Luftleitring
29 1600591047 1.70 2.02

Luftverteiler
30 1600591048 1.94 2.31

Bürstendeckel
31 1600A01M0M 2.71 3.22

O-Ring 46,0x1,1 MM
33 1600210035 1.18 1.40

Bremselement
34 1600A012X9 1.70 2.02

Ausgleichscheibe 0,15 MM DICK
35 1600136020 2.71 3.22

Ausgleichscheibe 0,1 MM DICK
35 1600136013 1.94 2.31

Ausgleichscheibe 0,2 MM DICK
35 1600136014 1.94 2.31

Ausgleichscheibe 0,3 MM DICK
35 1600136015 1.94 2.31

Radial-Wellendichtring
37 1600290016 1.94 2.31

Sicherungsbügel
40 1600119011 1.70 2.02

Sechskantmutter M7, SW10
45 1603300016 1.18 1.40

Gewindefurchschraube M4x16-St w/ Precote 85-3
49 160343508X 0.83 0.99

Torx-Linsenschraube 4x20
50 2603490023 0.83 0.99

Torx-Linsenschraube
53 1603435078 0.83 0.99

Torx-Linsenschraube 4x30
54 1603414026 0.83 0.99

Torx-Linsenschraube 4x12
55 2603490021 0.83 0.99

Isolierteil
108 1600712030 1.18 1.40

Spiralfeder
301/17 1604652021 0.83 0.99

Schaltergriff
301/18 1602026091 0.83 0.99

Druckfeder
301/19 1604611031 2.24 2.67

Verstellschieber
301/20 1602319026 1.18 1.40

Linsenkopfschraube 3x10 ST
301/48 1613435034 0.83 0.99

Rasthebel
343 1607000742 5.83 6.94

Druckfeder
343/44 1604611042 1.18 1.40

Zusatzhandgriff
650/1 16020250A0 8.45 10.06

Schutzhaube
651 1600A00XL0 13.11 15.60

Schutzhaube
651 1600A025XT 7.58 9.02

Motorgehäuse
801 1607000CY2 13.93 16.58

Polschuhbaugruppe 220-230V
802 1604220532 20.42 24.30

Anker Mit Lüfter 230V
803 1607000V36 60.65 72.17

Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000392 15.71 18.69

Typschild
808 160111A6JJ 1.94 2.31

Dichtung
809 1607000D9C 1.18 1.40

Kohlebürstensatz
810 1607000V37 11.88 14.14

Rillenkugellager
813 1607000V38 5.83 6.94

Bürstenhalter
816 1607000V43 2.71 3.22

Flachkopfschraube
818 1607000V42 0.83 0.99

Getriebegehäuse
821 1607000D5C 28.01 33.33

Getriebegehäuse
821 1607000E9Y 26.84 31.94

Teilesatz
828 1607000D5H 49.56 58.98

O-Ring 47,0x1,5 MM
828/04 3600210109 1.70 2.02

Lüfter
835 1606610132 1.70 2.02

Teilesatz
840 1607000D5X 5.33 6.34

Hebel
840/1 1607000EA6 2.71 3.22

Teilesatz
841 1607000D5Z 4.10 4.88

Drehzahlregler
851 1607000DA3 40.61 48.33

Zusatzhandgriff M10
891 160202509T 2.71 3.22

Fetttube 225 ML
892 1605430003 29.75 35.40

Fetttube 225 ML
893 1615430020 15.71 18.69
