Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601JH6502 (GWX18V-15SC)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

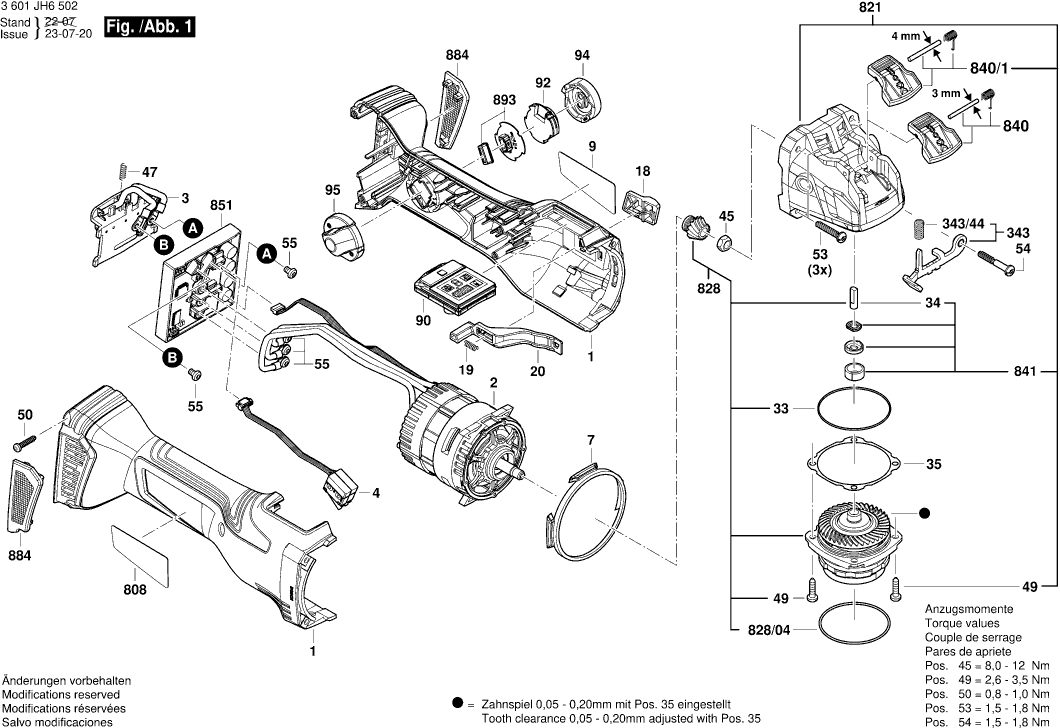

Zeichnungen der Bosch 3601JH6502 (GWX18V-15SC)
Teileliste der Bosch 3601JH6502 (GWX18V-15SC)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 16051082J3 | 18.94 | 22.54 | |
| Gleichstrommotor | ||||
| 2 | 1607022661 | 122.80 | 146.13 | |
| Kontaktplatte | ||||
| 3 | 1600A024C4 | 10.90 | 12.97 | |
| Schaltergruppe | ||||
| 4 | 1600A016JC | 16.79 | 19.98 | |
| Abdeckring | ||||
| 7 | 1600A016U4 | 1.49 | 1.77 | |
| Firmenschild GBH 2000 | ||||
| 9 | 160111C2SG | 2.40 | 2.86 | |
| Schaltergriff | ||||
| 18 | 1600A016PW | 1.00 | 1.19 | |
| Druckfeder | ||||
| 19 | 160461203M | 1.00 | 1.19 | |
| Schaltschieber | ||||
| 20 | 1600A016PX | 1.00 | 1.19 | |
| O-Ring | ||||
| 33 | 1600210035 | 1.49 | 1.77 | |
| Bremselement | ||||
| 34 | 1600A012X9 | 2.08 | 2.48 | |
| Ausgleichscheibe | ||||
| 35 | 1600136013 | 2.40 | 2.86 | |
| Ausgleichscheibe | ||||
| 35 | 1600136014 | 2.40 | 2.86 | |
| Ausgleichscheibe | ||||
| 35 | 1600136015 | 2.40 | 2.86 | |
| Sechskantmutter | ||||
| 45 | 1603300016 | 1.49 | 1.77 | |
| Sechskantmutter | ||||
| 45 | 1619P17544 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 47 | 1609280477 | 1.49 | 1.77 | |
| Gewindefurchschraube | ||||
| 49 | 2914491410 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 50 | 1603435071 | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 53 | 1603435078 | 1.00 | 1.19 | |
| Torx-Linsenschraube | ||||
| 54 | 1603414026 | 1.00 | 1.19 | |
| SCHRAUBE M4X35 | ||||
| 55 | 160343003T | 1.00 | 1.19 | |
| Elektronik-modul | ||||
| 90 | 16072335LN | 43.12 | 51.31 | |
| Elektronikmodul | ||||
| 92 | 1600A013WF | 34.82 | 41.44 | |
| DECKEL 11-2 | ||||
| 94 | 16055002FA | 1.49 | 1.77 | |
| Staubschutz Abdeckung | ||||
| 95 | 1600A019TY | 1.00 | 1.19 | |
| Rasthebel | ||||
| 343 | 1607000742 | 7.46 | 8.88 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | 1.49 | 1.77 | |
| Zusatzhandgriff | ||||
| 650/1 | 16020250A0 | 10.90 | 12.97 | |
| Schutzhaube | ||||
| 651 | 1600A025XR | 11.71 | 13.93 | |
| Schutzhaube | ||||
| 651 | 1600A00XK9 | 10.90 | 12.97 | |
| Schnell-Lader CN GAL 1230 CV 220/12 V | ||||
| 652 | 1600A01US1 | 173.95 | 207.00 | |
| Ladegerät | ||||
| 652 | 2607225921 | 165.14 | 196.52 | |
| Akku-Paket GBA 18V 8.0Ah ProCore SCM | ||||
| 653 | 1607A350AT | 244.89 | 291.42 | |
| Akku-Paket n 5S2P | ||||
| 653 | 1607A350LR | 197.62 | 235.17 | |
| Typschild | ||||
| 808 | 160111A9C2 | 2.40 | 2.86 | |
| Typschild | ||||
| 808 | 160111A6BB | 2.18 | 2.59 | |
| Getriebegehäuse | ||||
| 821 | 1607000D89 | 33.33 | 39.66 | |
| Getriebegehäuse | ||||
| 821 | 1607000EA4 | 27.81 | 33.09 | |
| Lagerflansch | ||||
| 828 | 1607000D8A | 64.67 | 76.96 | |
| O-Ring | ||||
| 828/04 | 3600210109 | 2.08 | 2.48 | |
| Teilesatz | ||||
| 840 | 1607000D5X | 6.73 | 8.01 | |
| Hebel | ||||
| 840/1 | 1607000EA6 | 3.44 | 4.09 | |
| Teilesatz | ||||
| 841 | 1607000D5Z | 4.94 | 5.88 | |
| Elektronik-modul | ||||
| 851 | 1607000DK3 | 136.48 | 162.41 | |
| Schutzhaube | ||||
| 852 | 1600A021MH | 9.67 | 11.51 | |
| Filtereinheit | ||||
| 884 | 1607000CA9 | 10.90 | 12.97 | |
| Elektronikmodul | ||||
| 893 | 1607000D91 | 11.37 | 13.53 | |
