Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3601GB1000 ( GWX9-115S )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

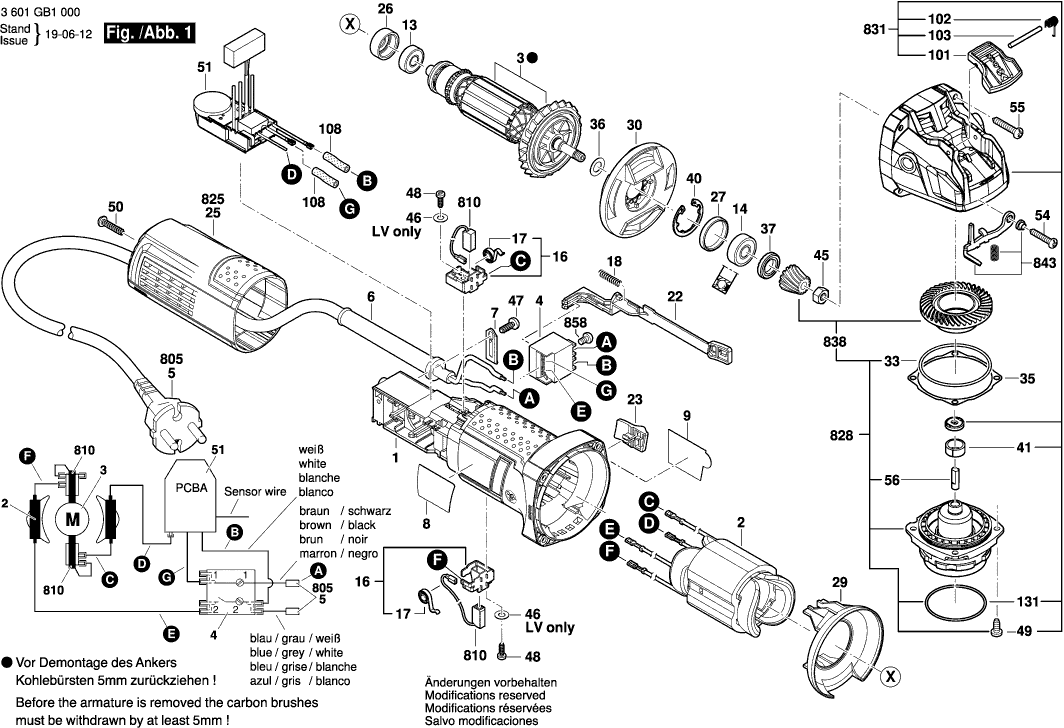

Zeichnungen der Bosch 3601GB1000 ( GWX9-115S )
Teileliste der Bosch 3601GB1000 ( GWX9-115S )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Motorgehäuse | ||||
1 | 1619P10959 | 4.10 | 4.88 | |
Polschuh | ||||
2 | 160422059G | 20.42 | 24.30 | |
Polschuh 220-240V | ||||
2 | 1619P10953 | 14.80 | 17.61 | |
Anker 220-240V | ||||
3 | 1619P14766 | 23.75 | 28.26 | |
Schalter | ||||
4 | 160720031S | 5.33 | 6.34 | |
Netzanschlussleitung EU 2,65m 2 x 0,75mm H05 W-F | ||||
5 | 1604460312 | 7.58 | 9.02 | |
Tülle Ø6,5-Ø6,9x95 MM | ||||
6 | 2600703012 | 2.24 | 2.67 | |
Befestigungsschelle | ||||
7 | 1601302017 | 0.83 | 0.99 | |
Typschild | ||||
8 | 1619P15090 | 1.94 | 2.31 | |
Firmenschild GWX 9-115 S | ||||
9 | 1619P14767 | 1.94 | 2.31 | |
Rillenkugellager | ||||
13 | 1619P08829 | 5.33 | 6.34 | |
Rillenkugellager | ||||
14 | 1619P13103 | 2.24 | 2.67 | |
Bürstenhalter | ||||
16 | 1619P01811 | 2.24 | 2.67 | |
Spiralfeder | ||||
17 | 1604652013 | 1.18 | 1.40 | |
Druckfeder | ||||
18 | 1619P11487 | 0.83 | 0.99 | |
Verstellschieber | ||||
22 | 1619P10968 | 0.83 | 0.99 | |
Schalterknopf | ||||
23 | 1619P10969 | 0.83 | 0.99 | |
Gehäusedeckel | ||||
25 | 1619P13557 | 4.10 | 4.88 | |
Zwischenring | ||||
26 | 1600502023 | 1.70 | 2.02 | |
Gummiring | ||||
27 | 1600206025 | 1.70 | 2.02 | |
Luftleitring | ||||
29 | 1619P10970 | 0.83 | 0.99 | |
Luftverteiler | ||||
30 | 1619P14769 | 1.18 | 1.40 | |
O-Ring 46,0x1,1 MM | ||||
33 | 1600210035 | 1.18 | 1.40 | |
Ausgleichscheibe 0,1 MM DICK | ||||
35 | 1600136013 | 1.94 | 2.31 | |
Ausgleichscheibe 0,2 MM DICK | ||||
35 | 1600136014 | 1.94 | 2.31 | |
Ausgleichscheibe 0,3 MM DICK | ||||
35 | 1600136015 | 1.94 | 2.31 | |
Vorlegscheibe | ||||
36 | 1619P00987 | 0.83 | 0.99 | |
Radial-Wellendichtring | ||||
37 | 1600290016 | 1.94 | 2.31 | |
Sicherungsbügel | ||||
40 | 1600119011 | 1.70 | 2.02 | |
Gleitlager | ||||
41 | 1600A012V6 | 0.83 | 0.99 | |
Sechskantmutter | ||||
45 | 2915011007 | 0.83 | 0.99 | |
Spezialschraube | ||||
47 | 2609110052 | 0.83 | 0.99 | |
Torx-Linsenschraube 3x10 | ||||
48 | 1619P00220 | 0.83 | 0.99 | |
Gewindefurchschraube M4x16-St w/ Precote 85-3 | ||||
49 | 160343508X | 0.83 | 0.99 | |
Torx-Linsenschraube 4x20 | ||||
50 | 1619P00105 | 1.18 | 1.40 | |
Drehzahlregler | ||||
51 | 160723358M | 23.75 | 28.26 | |
Torx-Linsenschraube 4x30 | ||||
54 | 2603490025 | 0.83 | 0.99 | |
Torx-Linsenschraube 4x25 | ||||
55 | 1619P01066 | 0.83 | 0.99 | |
Bremselement | ||||
56 | 1600A012X9 | 1.70 | 2.02 | |
Hebel | ||||
101 | 1600A012V1 | 1.18 | 1.40 | |
Drehfeder | ||||
102 | 1600A012V3 | 0.83 | 0.99 | |
Zylinderstift | ||||
103 | 1600A012V4 | 0.83 | 0.99 | |
Schrumpfschlauch | ||||
108 | 1619P02866 | 0.83 | 0.99 | |
O-Ring 47,0x1,5 MM | ||||
131 | 3600210109 | 1.70 | 2.02 | |
Zusatzhandgriff | ||||
650/1 | 16020250A0 | 8.45 | 10.06 | |
Schutzhaube 115 MM | ||||
651 | 1600A00XK8 | 11.88 | 14.14 | |
Kohlebürstensatz | ||||
810 | 1619P11715 | 4.70 | 5.59 | |
Teilesatz | ||||
828 | 1619P15214 | 55.25 | 65.75 | |
Getriebegehäuse | ||||
831 | 1619P15213 | 29.75 | 35.40 | |
Zahnradsatz | ||||
838 | 1619P15458 | 13.93 | 16.58 | |
Rasthebel | ||||
843 | 1607000742 | 5.83 | 6.94 | |
Linsenschraube DIN7985-M3,5x5-4.8-H | ||||
858 | 2910641081 | 0.83 | 0.99 | |
Zusatzhandgriff | ||||
891 | 1619P10681 | 2.71 | 3.22 | |
Fetttube 225 ML | ||||
894 | 1615430020 | 15.71 | 18.69 | |
Fetttube 225 ML | ||||
895 | 1605430003 | 29.75 | 35.40 |
