Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0602210434 (HGS65/50)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

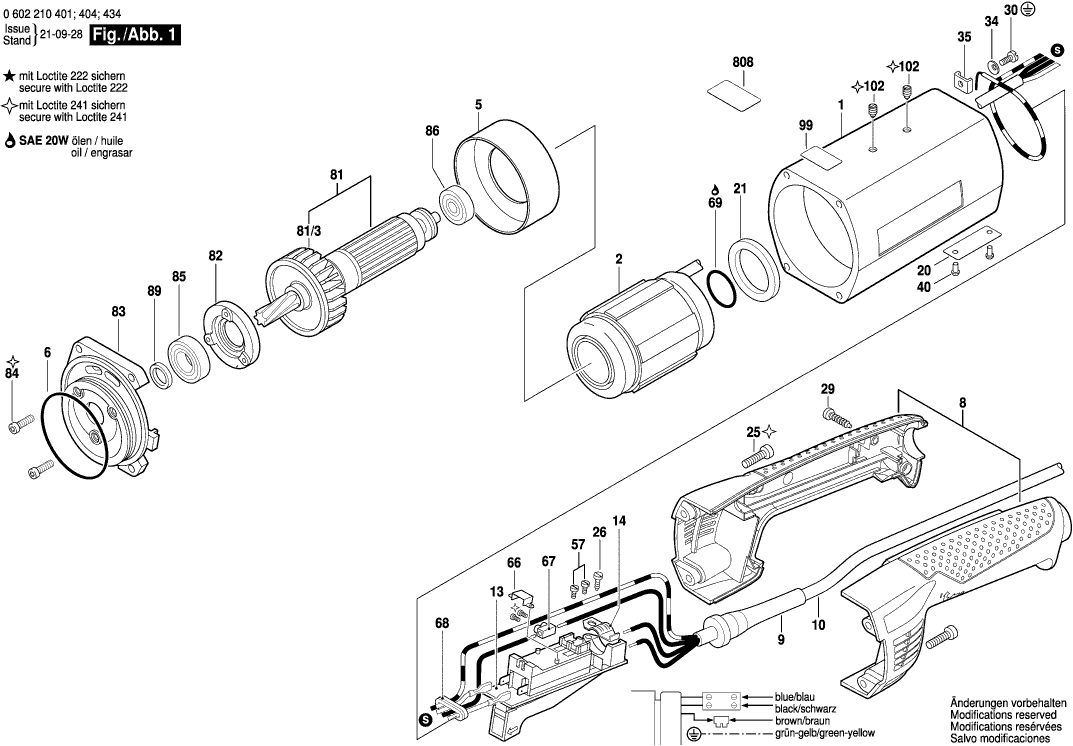

Zeichnungen der Bosch 0602210434 (HGS65/50)
Teileliste der Bosch 0602210434 (HGS65/50)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 3605102077 | 189.28 | 225.24 | |
| Ständer | ||||
| 2 | 3604229126 | 435.14 | 517.82 | |
| Luftleitring | ||||
| 5 | 1600209003 | 7.32 | 8.71 | |
| O-Ring | ||||
| 6 | 1900210146 | 4.18 | 4.97 | |
| Handgriff | ||||
| 8 | 3605132078 | 41.30 | 49.15 | |
| Tülle | ||||
| 9 | 3600703003 | 4.58 | 5.45 | |
| Elktr Leitg M Anschluss | ||||
| 10 | 3604462017 | 55.56 | 66.12 | |
| Schalter | ||||
| 13 | 3607200055 | 102.63 | 122.13 | |
| Befestigungsschelle | ||||
| 14 | 3601303004 | 5.27 | 6.27 | |
| Spindellager | ||||
| 18 | 3605806117 | 189.28 | 225.24 | |
| Schrumpfschlauch | ||||
| 18/2 | 3600712004 | 6.54 | 7.78 | |
| Typschild | ||||
| 20 | 3601106053 | 4.58 | 5.45 | |
| Dichtring | ||||
| 21 | 1600209006 | 2.52 | 3.00 | |
| Innensechskantschraube | ||||
| 25 | 2910141160 | 1.90 | 2.26 | |
| Blechschraube | ||||
| 26 | 2910211019 | 1.00 | 1.19 | |
| Innensechskantschraube | ||||
| 28 | 2910141166 | 1.49 | 1.77 | |
| Schraube | ||||
| 29 | 2603490022 | 1.00 | 1.19 | |
| Gewindefurchschraube | ||||
| 30 | 2914461403 | 1.90 | 2.26 | |
| Federscheibe Ø4,2 MM | ||||
| 34 | 3600150006 | 2.18 | 2.59 | |
| Klemmbügel | ||||
| 35 | 3601321001 | 3.04 | 3.62 | |
| Kerbnagel DIN 1476-2x5 MM | ||||
| 40 | 3603133001 | 2.18 | 2.59 | |
| Zylinderschraube | ||||
| 57 | 2910021118 | 1.00 | 1.19 | |
| Haltebügel | ||||
| 66 | 3601303003 | 2.18 | 2.59 | |
| Klemmenleiste | ||||
| 67 | 1901091110 | 1.49 | 1.77 | |
| Dichtplatte | ||||
| 68 | 3600054005 | 2.18 | 2.59 | |
| O-Ring 22,0x1,5 MM | ||||
| 69 | 3600210016 | 1.49 | 1.77 | |
| Läufer Ohne Wicklung | ||||
| 81 | 3604080057 | 304.15 | 361.94 | |
| Lüfter | ||||
| 81/3 | 3606610010 | 3.71 | 4.41 | |
| Spannscheibe | ||||
| 82 | 1600501025 | 33.33 | 39.66 | |
| Lagerflansch | ||||
| 83 | 3605820055 | 114.26 | 135.97 | |
| Zylinderschraube | ||||
| 84 | 2910011128 | 1.00 | 1.19 | |
| Rillenkugellager | ||||
| 85 | 1900905121 | 17.60 | 20.94 | |
| Rillenkugellager | ||||
| 86 | 1610900025 | 13.90 | 16.54 | |
| Dichtscheibe | ||||
| 89 | 1600108030 | 3.04 | 3.62 | |
| Nadellager | ||||
| 90 | 1600910002 | 22.88 | 27.23 | |
| Führungshülse | ||||
| 91 | 3600320015 | 26.62 | 31.68 | |
| Schleifspindel | ||||
| 92 | 1603123011 | 189.28 | 225.24 | |
| Schleifspindel | ||||
| 92 | 160312307M | 189.28 | 225.24 | |
| Schleifspindel | ||||
| 92/1 | 1603123011 | 189.28 | 225.24 | |
| Rillenkugellager | ||||
| 93 | 3600905063 | 22.88 | 27.23 | |
| Gewindering | ||||
| 94 | 3603344059 | 41.30 | 49.15 | |
| Stirnrad | ||||
| 95 | 1606320035 | 146.07 | 173.82 | |
| Spannzange | ||||
| 96 | 2608570118 | 22.88 | 27.23 | |
| Distanzring | ||||
| 97 | 1600202016 | 4.58 | 5.45 | |
| Sprengring | ||||
| 98 | 1600224025 | 2.40 | 2.86 | |
| Hinweisschild | ||||
| 99 | 3601119236 | 3.44 | 4.09 | |
| Gewindestift | ||||
| 102 | 1603402002 | 1.32 | 1.57 | |
| Einmaulschlüssel DIN 894 SW 12 | ||||
| 651 | 1907950506 | 11.02 | 13.11 | |
| Einmaulschlüssel | ||||
| 651 | 3607950025 | 7.46 | 8.88 | |
| Einmaulschlüssel DIN 894 SW 15 | ||||
| 652 | 1907950509 | 11.02 | 13.11 | |
| Einmaulschlüssel | ||||
| 652 | 3607950024 | 8.35 | 9.94 | |
| Einmaulschlüssel DIN 894 SW 12 | ||||
| 653 | 1907950506 | 11.02 | 13.11 | |
| Einmaulschlüssel DIN 894 SW 15 | ||||
| 654 | 1907950509 | 11.02 | 13.11 | |
| Spannzange Ø 1/4" (6,35 MM) | ||||
| 702 | 1608570058 | 37.50 | 44.62 | |
| Klemmeinheit | ||||
| 702/1 | 3607030482 | 20.39 | 24.26 | |
| Typschild | ||||
| 808 | 160111A65U | 0.83 | 0.99 | |
| Spindellager | ||||
| 818 | 1605806210 | 495.00 | 589.05 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 818/1 | 1607000E2U | |||
| Spannzange | ||||
| 896 | 2608570118 | 22.88 | 27.23 | |
