Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0612312001 ( HSH10 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

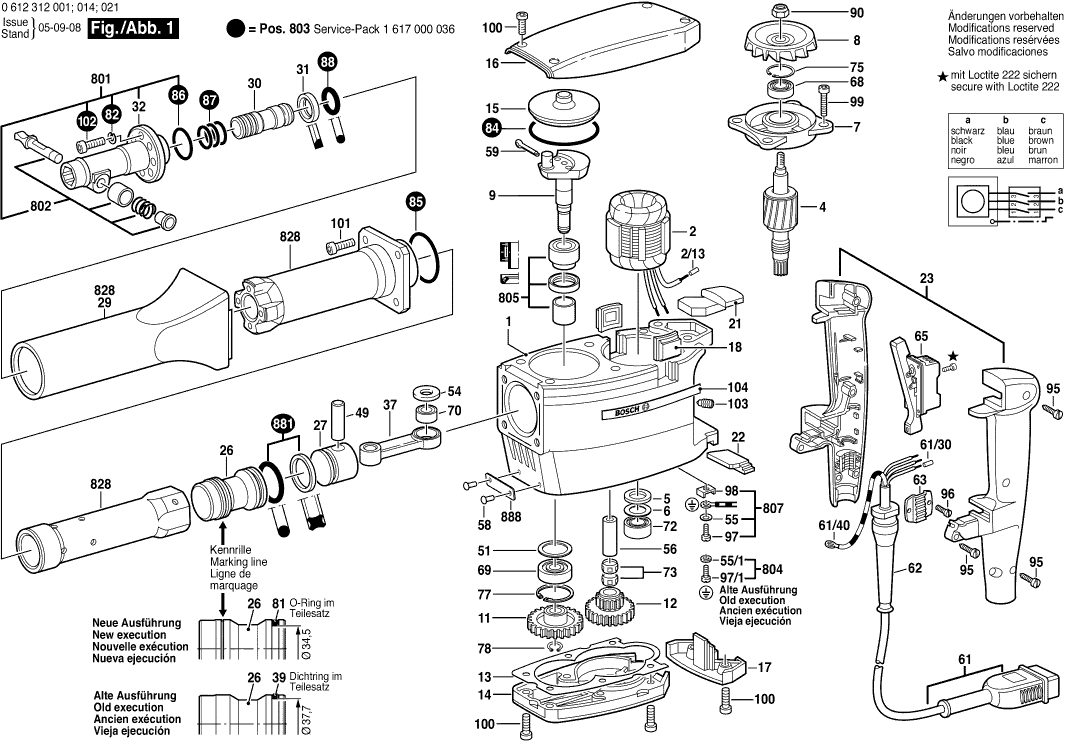

Zeichnungen der Bosch 0612312001 ( HSH10 )
Teileliste der Bosch 0612312001 ( HSH10 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1615106016 | 388.20 | 461.96 | |
| Ständer 250V/200HZ | ||||
| 2 | 1614229154 | 342.01 | 406.99 | |
| Aderendhülse DIN 46 228-A1-6 | ||||
| 2/13 | 1900452012 | 0.83 | 0.99 | |
| Läufer Ohne Wicklung | ||||
| 4 | 1614080024 | 187.62 | 223.27 | |
| Dichtscheibe | ||||
| 5 | 1610108012 | 1.18 | 1.40 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 6 | 1610102013 | 0.83 | 0.99 | |
| Lagerflansch | ||||
| 7 | 1615805066 | 20.42 | 24.30 | |
| Lüfter | ||||
| 8 | 1616610045 | 33.45 | 39.81 | |
| Exzenterwelle | ||||
| 9 | 1616110032 | 49.56 | 58.98 | |
| Stirnrad Z=40 | ||||
| 11 | 1616317014 | 101.94 | 121.31 | |
| Stirnrad Z=46/26 | ||||
| 12 | 1616328024 | 113.29 | 134.82 | |
| Dichtplatte | ||||
| 13 | 1611015012 | 1.18 | 1.40 | |
| Getriebedeckel | ||||
| 14 | 1615808039 | 33.45 | 39.81 | |
| Verschlussdeckel | ||||
| 15 | 1615500168 | 1.70 | 2.02 | |
| Lüfterdeckel | ||||
| 16 | 1615500276 | 49.56 | 58.98 | |
| Schalterdeckel | ||||
| 17 | 1615500261 | 5.33 | 6.34 | |
| Verschlussdeckel | ||||
| 18 | 1615500282 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 21 | 1612392001 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 22 | 1612392000 | |||
| Handgriff SCHWARZ | ||||
| 23 | 1615133021 | 15.71 | 18.69 | |
| Schläger | ||||
| 26 | 1618710058 | 36.85 | 43.85 | |
| Hammerkolben | ||||
| 27 | 1618700047 | 23.75 | 28.26 | |
| Schutzrohr | ||||
| 29 | 1615190020 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30 | 1613120015 | |||
| Anschlagscheibe | ||||
| 31 | 3606100101 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 1618597033 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 1612001029 | |||
| Spannband Ø 66 MM | ||||
| 41 | 1611316005 | 7.58 | 9.02 | |
| Sechskantschraube DIN 933-M8x30-8.8 | ||||
| 42 | 2911061246 | 0.83 | 0.99 | |
| Sechskantmutter DIN 439-BM8-04 | ||||
| 43 | 2915051107 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 44 | 1613349015 | |||
| Kolbenbolzen | ||||
| 49 | 1610300058 | 2.24 | 2.67 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 51 | 1610102014 | 1.18 | 1.40 | |
| Abdeckscheibe Ø12xØ26x2,0 MM | ||||
| 54 | 1610113005 | 1.18 | 1.40 | |
| Federscheibe DIN 137-A4 | ||||
| 55 | 1600150006 | 5.33 | 6.34 | |
| Lagerbolzen | ||||
| 56 | 1610300057 | 5.33 | 6.34 | |
| Halbrundkerbnagel 2x6 DIN 1476-ST | ||||
| 58 | 2917721034 | 0.83 | 0.99 | |
| Splint 3,2x18 DIN 94-ST | ||||
| 59 | 1904681350 | 1.18 | 1.40 | |
| Netzanschlussleitung 5m 4 x 1,0mm | ||||
| 61 | 1614462078 | 101.94 | 121.31 | |
| Aderendhülse | ||||
| 61/30 | 3604477009 | 1.18 | 1.40 | |
| Kabelschuh Ø 4,3 MM | ||||
| 61/40 | 1671353005 | 0.83 | 0.99 | |
| Tülle Ø11,5-Ø15,0x150 MM | ||||
| 62 | 1600703009 | 4.70 | 5.59 | |
| Befestigungsschelle | ||||
| 63 | 1611302013 | 1.18 | 1.40 | |
| Schalter | ||||
| 65 | 1617200020 | 40.61 | 48.33 | |
| Rillenkugellager 10x32x12 | ||||
| 68 | 1610905001 | 11.88 | 14.14 | |
| Rillenkugellager | ||||
| 69 | 1610900013 | 8.45 | 10.06 | |
| Nadellager | ||||
| 70 | 1610910049 | 29.75 | 35.40 | |
| Nadellager | ||||
| 72 | 1610910007 | 15.71 | 18.69 | |
| Nadelkranz | ||||
| 73 | 1610913001 | 8.45 | 10.06 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 75 | 2916660013 | 1.70 | 2.02 | |
| Sicherungsring 40x1,75 MM, DIN 472 | ||||
| 77 | 2916660018 | 1.94 | 2.31 | |
| Sicherungsscheibe DIN 6799-12-FST | ||||
| 78 | 2916080014 | 0.83 | 0.99 | |
| Federring DIN 128-A8-FST | ||||
| 82 | 2916690007 | 0.83 | 0.99 | |
| O-Ring 70x3 MM | ||||
| 84 | 1900210160 | 4.70 | 5.59 | |
| O-Ring 55x3 MM | ||||
| 85 | 1900210152 | 2.71 | 3.22 | |
| O-Ring 30x2 MM | ||||
| 86 | 1900210130 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 87 | 1610210041 | |||
| O-Ring 22,0x6,0 MM | ||||
| 88 | 1610210042 | 1.18 | 1.40 | |
| Sechskantmutter DIN 985-M8-8 | ||||
| 90 | 2915061005 | 1.94 | 2.31 | |
| Blechschraube DIN 7971-B 3,9x19 | ||||
| 95 | 2910211220 | 1.18 | 1.40 | |
| Linsenschraube 4x18 MM,TORX T20 | ||||
| 95 | 2914201506 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 96 | 2910021118 | 0.83 | 0.99 | |
| Flachkopfschraube Din 85 Am 4x6-ms | ||||
| 97 | 2910110116 | 0.83 | 0.99 | |
| Innensechskantschraube DIN 912-M6x18-8.8 | ||||
| 100 | 2910141199 | 2.71 | 3.22 | |
| Innensechskantschraube DIN 912-M6x20-8.8 | ||||
| 100 | 2910141201 | 1.94 | 2.31 | |
| Innensechskantschraube DIN 912-M8x25-8.8 | ||||
| 101 | 2910141244 | 1.18 | 1.40 | |
| Innensechskantschraube M 8x25`MM | ||||
| 102 | 1613414009 | 1.18 | 1.40 | |
| Gewindestift DIN 915-M8x16-45H | ||||
| 103 | 2912081238 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 104 | 1611110490 | 2.71 | 3.22 | |
| Werkzeughalter-Set | ||||
| 801 | 1617000037 | 113.29 | 134.82 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 802 | 1617000014 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 803 | 1617000036 | |||
| Teilesatz | ||||
| 804 | 1617000155 | 1.18 | 1.40 | |
| Dichtungssatz | ||||
| 805 | 1617031004 | 33.45 | 39.81 | |
| Klemmbügel | ||||
| 807 | 1617000156 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 810 | 1612025027 | |||
| Hammerrohr | ||||
| 828 | 1617000918 | 441.61 | 525.52 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 881 | 1617000172 | |||
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
