Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601341803 ( HV81 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

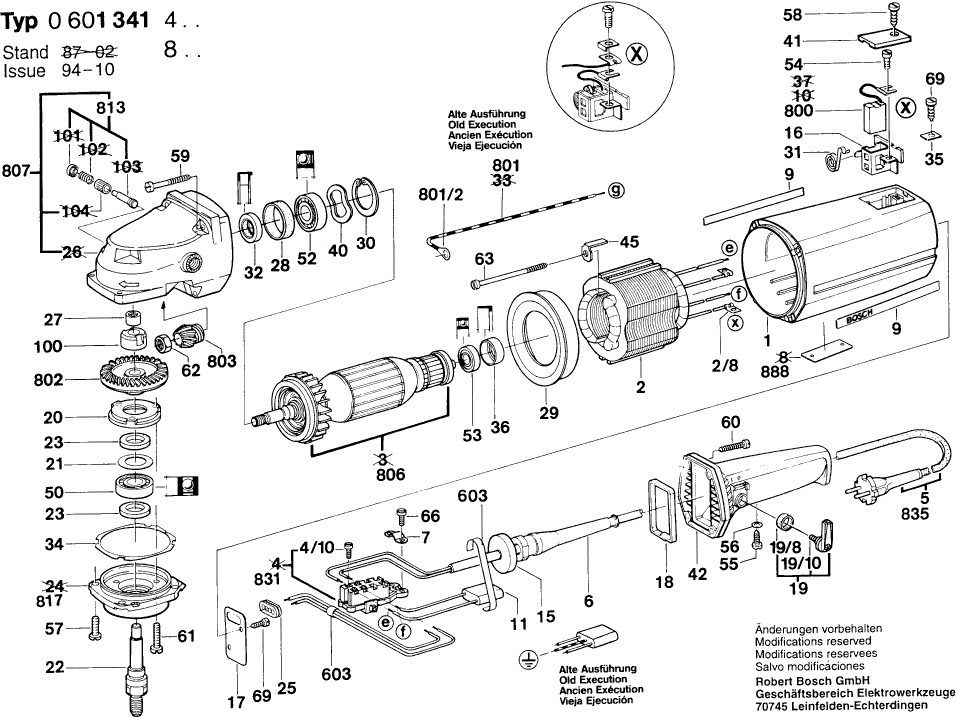

Zeichnungen der Bosch 0601341803 ( HV81 )
Teileliste der Bosch 0601341803 ( HV81 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1605108124 | 23.75 | 28.26 | |
| Polschuh 230V | ||||
| 2 | 1604220245 | 73.72 | 87.73 | |
| Kabelschuh 1,5-4x4 | ||||
| 2/8 | 1901350003 | 0.83 | 0.99 | |
| Ein/Aus-Schalter | ||||
| 4/2 | 1607200098 | 29.75 | 35.40 | |
| Tülle Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302013 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 1601110003 | 1.18 | 1.40 | |
| Entstörfilter | ||||
| 11 | 1607328034 | 3.31 | 3.94 | |
| Dichtung | ||||
| 15 | 1600113002 | 1.18 | 1.40 | |
| Bürstenhalter | ||||
| 16 | 1604336008 | 15.71 | 18.69 | |
| Abdeckplatte | ||||
| 17 | 1601037006 | 1.18 | 1.40 | |
| Profilstreifen 3,4x7x240 MM | ||||
| 18 | 1601014005 | 1.18 | 1.40 | |
| Schalthebel | ||||
| 19 | 1602026058 | 2.71 | 3.22 | |
| Filzring | ||||
| 19/8 | 1600205019 | 1.18 | 1.40 | |
| Lagerdeckel | ||||
| 20 | 1605808054 | 2.24 | 2.67 | |
| Abdeckscheibe | ||||
| 21 | 1600102012 | 1.18 | 1.40 | |
| Schleifspindel M14, L=101 MM | ||||
| 22 | 1603523090 | 15.71 | 18.69 | |
| Dichtscheibe | ||||
| 23 | 1600108055 | 0.83 | 0.99 | |
| Nadellager Ø14 MM | ||||
| 27 | 2600910001 | 3.31 | 3.94 | |
| Gummiring Ø41xØ37x11 MM | ||||
| 28 | 1600206028 | 1.70 | 2.02 | |
| Leitscheibe | ||||
| 29 | 1600502013 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 30 | 1600119004 | 2.24 | 2.67 | |
| Spiralfeder | ||||
| 31 | 1604652015 | 1.94 | 2.31 | |
| Radial-Wellendichtring WEISS | ||||
| 32 | 1600290008 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 34 | 1600190004 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 34 | 1600190005 | 0.83 | 0.99 | |
| Sicherungsblech | ||||
| 35 | 1601030022 | 1.18 | 1.40 | |
| Gummiring | ||||
| 36 | 1600206015 | 1.70 | 2.02 | |
| Federscheibe Ø32,3xØ43,5x0,6 MM | ||||
| 40 | 1600150009 | 2.24 | 2.67 | |
| Verschlussdeckel BLAU | ||||
| 41 | 1605500089 | 1.18 | 1.40 | |
| Handgriff | ||||
| 42 | 1605132093 | 10.73 | 12.77 | |
| Haltewinkel | ||||
| 45 | 1601331032 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 50 | 1900905227 | |||
| Rillenkugellager 37x12x12 | ||||
| 52 | 1600900028 | 10.73 | 12.77 | |
| Rillenkugellager | ||||
| 53 | 1600900029 | 6.54 | 7.78 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 54 | 2910021118 | 0.83 | 0.99 | |
| Blechschraube Din 7971-bz2,9x13 | ||||
| 55 | 2910211006 | 0.83 | 0.99 | |
| Unterlegscheibe DIN 433-3,2-ST 50 | ||||
| 56 | 2916011005 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-AM5x15-5.8 | ||||
| 57 | 2910011157 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ3,9x19 | ||||
| 58 | 2910211020 | 1.70 | 2.02 | |
| Schraube B 4,8x45 MM | ||||
| 59 | 3603415560 | 0.83 | 0.99 | |
| Blechschraube B4,8x57,5 MM | ||||
| 60/1 | 1603429000 | 0.83 | 0.99 | |
| Zylinderschraube Din 84-am5x20-5.8 | ||||
| 61 | 2910011162 | 0.83 | 0.99 | |
| Sechskantmutter M12x1,5 MM | ||||
| 62 | 1603300009 | 1.18 | 1.40 | |
| Blechschraube B4,8x85 MM | ||||
| 63 | 1603429001 | 1.18 | 1.40 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 66 | 2910211018 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ3,5x13 | ||||
| 69 | 2910211011 | 0.83 | 0.99 | |
| Zwischenflansch | ||||
| 71/1 | 1605700020 | 4.70 | 5.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 72/1 | 1604503005 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 81/1 | 1601110133 | |||
| Nutring | ||||
| 100 | 1600390011 | 13.93 | 16.58 | |
| Hinweisschild | ||||
| 105 | 1601110240 | 0.83 | 0.99 | |
| Zusatzhandgriff | ||||
| 650/10 | 160202509Z | 12.41 | 14.77 | |
| Zusatzhandgriff M10 | ||||
| 650/10 | 16020250A1 | 11.88 | 14.14 | |
| Zweilochmutterndreher | ||||
| 650/11 | 1607950061 | 3.31 | 3.94 | |
| Aufnahmeflansch Ø45 MM | ||||
| 650/12 | 2600501006 | 12.41 | 14.77 | |
| Rundmutter M14 | ||||
| 650/13 | 2603345004 | 5.33 | 6.34 | |
| Winkelschraubendreher DIN 911;SW6 | ||||
| 650/14 | 1907950007 | 4.10 | 4.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 652 | 1605510176 | |||
| Innensechskantschraube DIN 912-M8x18-8.8 | ||||
| 652/20 | 2910141240 | 1.18 | 1.40 | |
| Verbindungsstutzen Ø32,3xØ34,9x75 MM | ||||
| 702 | 1600309009 | 15.71 | 18.69 | |
| Flügelmutter DIN 315-M8-GT-C | ||||
| 702/10 | 2915191007 | 2.71 | 3.22 | |
| Unterlegscheibe DIN 125-A 8,4-ST | ||||
| 702/11 | 2916011016 | 0.83 | 0.99 | |
| Innensechskantschraube DIN 912-M8x18-8.8 | ||||
| 702/20 | 2910141240 | 1.18 | 1.40 | |
| Teilesatz | ||||
| 703 | 1607000140 | 0.83 | 0.99 | |
| Sechskantschraube M14x16x1,5 MM | ||||
| 703/11 | 2603450007 | 4.70 | 5.59 | |
| Teilesatz Ø180 MM | ||||
| 712 | 1607000176 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 800 | 1607014103 | 11.88 | 14.14 | |
| Verbindungsleitung | ||||
| 801 | 1604440004 | 0.83 | 0.99 | |
| Tellerrad Z=51 | ||||
| 802 | 1606333210 | 73.72 | 87.73 | |
| Kegelrad Z=18 | ||||
| 803 | 1606333209 | 33.45 | 39.81 | |
| Anker 220V | ||||
| 806 | 1604012044 | 148.65 | 176.89 | |
| Teilesatz | ||||
| 807 | 1607000917 | 60.65 | 72.17 | |
| Teilesatz | ||||
| 813 | 1607000161 | 4.10 | 4.88 | |
| Abdeckplatte | ||||
| 817 | 1601037006 | 1.18 | 1.40 | |
| O-Ring 79,0x1,78 MM | ||||
| 817/029 | 1600210033 | 1.18 | 1.40 | |
| Haltering | ||||
| 828 | 1600206019 | 1.18 | 1.40 | |
| Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 835 | 1607000228 | 20.42 | 24.30 | |
| Rillenkugellager 6203-TH/C3 DIN 625 | ||||
| 852 | 1900900413 | 26.84 | 31.94 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
