Bosch INDEGO 350 CONNECT Zeichnungen und Teile

Genaue Typennummer:
3 600 HB0 100
3 600 HB0 100

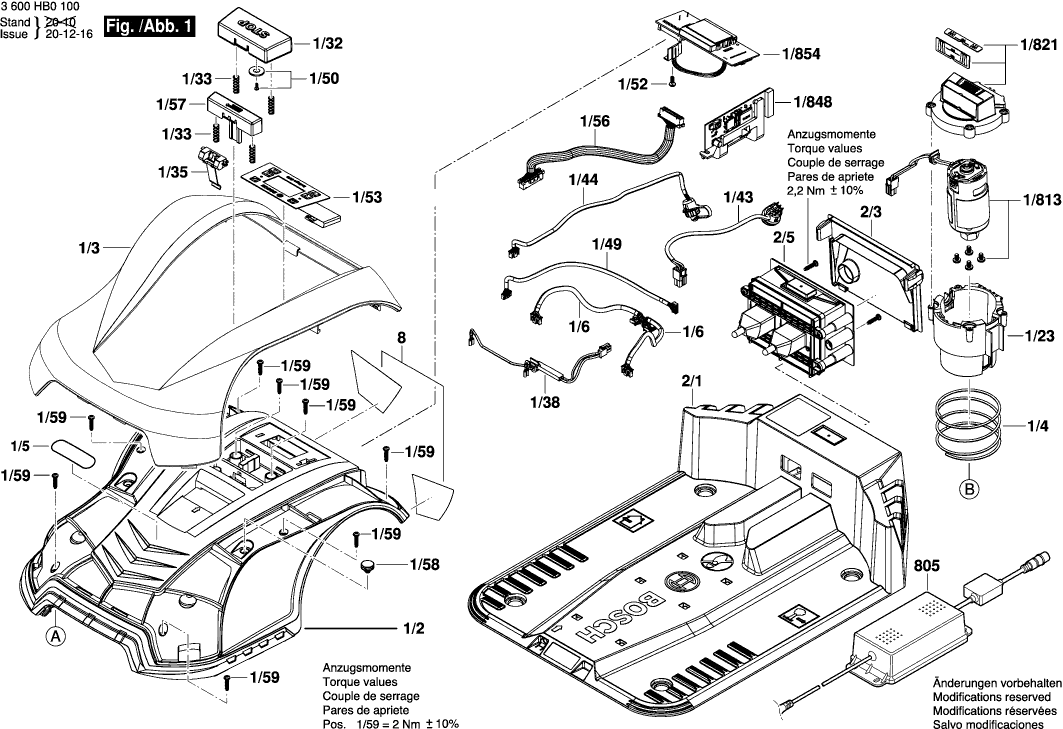

Zeichnungen der BOSCH 3600HB0100 ( INDEGO350CONNECT )
Teileliste der BOSCH 3600HB0100 ( INDEGO350CONNECT )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Chassis Bottom | ||||
1/1 | F016L68948 | Chassis Bottom | € 40.71 | |
Pendelschutzhaube | ||||
1/12 | F016L68813 | Pendelschutzhaube | € 10.71 | |
Motorgehäuse | ||||
1/23 | F016L68952 | Motorgehäuse | € 7.28 | |
Regelmagnet | ||||
1/25 | F016L69389 | Regelmagnet | € 2.83 | |
Schraube M4x20 PLASTIC | ||||
1/28 | F016L67706 | Schraube M4x20 PLASTIC | € 0.99 | |
Verkleidung | ||||
1/3 | F016L68949 | Verkleidung | € 28.80 | |
Gewicht | ||||
1/30 | F016L90439 | Gewicht | € 16.89 | |
Tastknopf | ||||
1/32 | F016L68978 | Tastknopf | € 3.43 | |
Druckfeder | ||||
1/33 | F016L69569 | Druckfeder | € 0.99 | |
Verschlusshebel | ||||
1/35 | F016L68980 | Verschlusshebel | € 1.33 | |
Kabelbaum | ||||
1/38 | F016L69388 | Kabelbaum | € 10.71 | |
Druckfeder | ||||
1/4 | F016L68899 | Druckfeder | € 2.08 | |
Profildichtung | ||||
1/40 | F016L69212 | Profildichtung | € 4.16 | |
Kombi-Schraube | ||||
1/41 | F016L67951 | Kombi-Schraube | € 2.38 | |
Kabelbaum-Baugruppe | ||||
1/43 | F016L69220 | Kabelbaum-Baugruppe | € 8.50 | |
Datenkoppler | ||||
1/44 | F016L69178 | Datenkoppler | € 19.11 | |
Profildichtung | ||||
1/45 | F016L69106 | Profildichtung | € 9.52 | |
Kabelbaum | ||||
1/49 | F016L69592 | Kabelbaum | € 10.71 | |
Regelmagnet | ||||
1/50 | F016L69405 | Regelmagnet | € 2.38 | |
Befestigungsschraube | ||||
1/52 | F016L67864 | Befestigungsschraube | € 0.99 | |
Membran Indego 350 Connect | ||||
1/53 | F016L69432 | Membran Indego 350 Connect | € 16.89 | |
Kabelbaum | ||||
1/56 | F016L69247 | Kabelbaum | € 19.11 | |
Tastknopf | ||||
1/57 | F016L68981 | Tastknopf | € 2.38 | |
Entlüfter | ||||
1/58 | F016L69597 | Entlüfter | € 6.69 | |
Schraube M4x20 PLASTIC | ||||
1/59 | F016L67706 | Schraube M4x20 PLASTIC | € 0.99 | |
Kabelbaum-Baugruppe | ||||
1/6 | F016L69221 | Kabelbaum-Baugruppe | € 1.71 | |
Schraubkappe | ||||
1/60 | F016L69179 | Schraubkappe | € 1.33 | |
Profildichtung | ||||
1/61 | F016L69180 | Profildichtung | € 4.16 | |
Chassis Indego 350 Connect | ||||
1/802 | F016105354 | Chassis Indego 350 Connect | € 81.81 | |
Antriebsmotor | ||||
1/807 | F016104901 | Antriebsmotor | € 111.40 | |
Motorbaugruppe | ||||
1/813 | F016104897 | Motorbaugruppe | € 81.81 | |
Mähmesser | ||||
1/817 | F016104903 | Mähmesser | € 22.12 | |
Mähmesser | ||||
1/818 | F016104255 | Mähmesser | € 28.80 | |
Motordeckel | ||||
1/821 | F016104896 | Motordeckel | € 13.22 | |
Lenkrolle | ||||
1/824 | F016104904 | Lenkrolle | € 28.80 | |
Nicht mehr lieferbar | ||||
1/824/806 | F016105568 | Nicht mehr lieferbar | ||
Steckdose | ||||
1/826 | F016104899 | Steckdose | € 6.69 | |
Antriebsrad | ||||
1/827 | F016104902 | Antriebsrad | € 36.13 | |
Akku-Paket | ||||
1/847 | F016104898 | Akku-Paket | € 158.65 | |
Leiterplatte | ||||
1/848 | F016104900 | Leiterplatte | € 205.51 | |
Leiterplatte | ||||
1/854 | F016104894 | Leiterplatte | € 99.09 | |
Dichtungsaufnahmering | ||||
1/9 | F016L68966 | Dichtungsaufnahmering | € 1.33 | |
Grundplatte komplett | ||||
2/1/2 | F016L69194 | Grundplatte komplett | € 44.77 | |
Abdeckplatte | ||||
2/3 | F016L69193 | Abdeckplatte | € 6.69 | |
Leiterplatte Bestückt | ||||
2/5 | 1600A020MZ | Leiterplatte Bestückt | € 228.42 | |
Netzgerät EU | ||||
805 | F016L69170 | Netzgerät EU | € 81.81 | |
Netzgerät UK | ||||
805 | F016L69437 | Netzgerät UK | € 111.40 | |
Netzgerät CH | ||||
805 | F016L69439 | Netzgerät CH | € 81.81 |
