Bosch INDEGO 800 Zeichnungen und Teile
Genaue Typennummer:
3 600 HA2 103
3 600 HA2 103

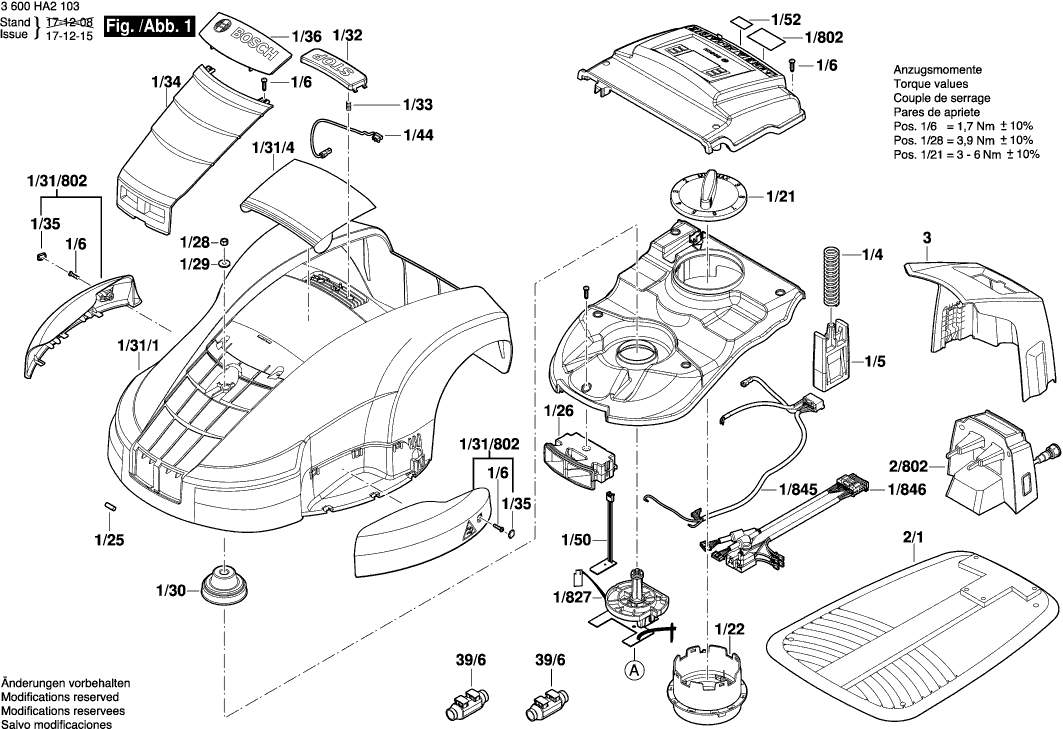

Zeichnungen der BOSCH 3600HA2103 ( INDEGO800 )
Teileliste der BOSCH 3600HA2103 ( INDEGO800 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Chassis | ||||
| 1/1 | F016L68576 | Chassis | € 32.59 | |
| Pendelschutzhaube | ||||
| 1/12 | F016L67729 | Pendelschutzhaube | € 22.12 | |
| Tragplatte | ||||
| 1/14 | F016L67872 | Tragplatte | € 2.83 | |
| Motorbefestigungsschraube | ||||
| 1/15 | F016L67734 | Motorbefestigungsschraube | € 0.99 | |
| Drehknopf | ||||
| 1/21 | F016L67742 | Drehknopf | € 5.06 | |
| Gewindehülse | ||||
| 1/22 | F016L67743 | Gewindehülse | € 8.19 | |
| Regelmagnet | ||||
| 1/25 | F016L67750 | Regelmagnet | € 2.08 | |
| Steckdose | ||||
| 1/26 | F016L68265 | Steckdose | € 24.87 | |
| Mutter | ||||
| 1/28 | F016L18118 | Mutter | € 0.99 | |
| Gegenscheibe | ||||
| 1/29 | F016L67862 | Gegenscheibe | € 0.99 | |
| Dichtungsbalg | ||||
| 1/30 | F016L67768 | Dichtungsbalg | € 6.69 | |
| Aussenschale | ||||
| 1/31/1 | F016L67770 | Aussenschale | € 99.09 | |
| Klappdeckel | ||||
| 1/31/4 | F016L68470 | Klappdeckel | € 13.54 | |
| Seitendeckel SILBER | ||||
| 1/31/802 | F016104376 | Seitendeckel SILBER | € 54.45 | |
| Anschlagdeckel | ||||
| 1/32 | F016L67771 | Anschlagdeckel | € 3.43 | |
| Knopffeder | ||||
| 1/33 | F016L67772 | Knopffeder | € 2.38 | |
| Nicht mehr lieferbar | ||||
| 1/34 | F016L67773 | Nicht mehr lieferbar | ||
| Abdeckkappe SILBER | ||||
| 1/35 | F016L68473 | Abdeckkappe SILBER | € 2.38 | |
| Firmenzeichen Indego 800 | ||||
| 1/36 | F016L69066 | Firmenzeichen Indego 800 | € 7.28 | |
| Abstützelement | ||||
| 1/37 | F016L68494 | Abstützelement | € 12.04 | |
| Montagering | ||||
| 1/38 | F016L67785 | Montagering | € 16.89 | |
| Rückhalteblech | ||||
| 1/39 | F016L67786 | Rückhalteblech | € 5.95 | |
| Feder | ||||
| 1/4 | F016L67704 | Feder | € 2.08 | |
| Befestigungsbügel | ||||
| 1/40 | F016L67778 | Befestigungsbügel | € 8.19 | |
| Befestigungsbügel | ||||
| 1/41 | F016L67779 | Befestigungsbügel | € 9.52 | |
| Kombi-Schraube | ||||
| 1/42 | F016L67951 | Kombi-Schraube | € 2.38 | |
| Kabelbaum-Baugruppe | ||||
| 1/44 | F016L67867 | Kabelbaum-Baugruppe | € 5.06 | |
| Kolben | ||||
| 1/5 | F016L67705 | Kolben | € 2.38 | |
| EL-Baugruppe | ||||
| 1/50 | F016L68893 | EL-Baugruppe | € 73.83 | |
| Klebeschild | ||||
| 1/52 | F016L69304 | Klebeschild | € 2.38 | |
| Schraube M4x20 PLASTIC | ||||
| 1/6 | F016L67706 | Schraube M4x20 PLASTIC | € 0.99 | |
| Typschild | ||||
| 1/802 | F016105061 | Typschild | € 2.38 | |
| Antriebseinheit | ||||
| 1/807 | F016104253 | Antriebseinheit | € 124.09 | |
| Schraube M4x20 PLASTIC | ||||
| 1/807/1/9 | F016L67706 | Schraube M4x20 PLASTIC | € 0.99 | |
| Antriebseinheit | ||||
| 1/808 | F016104251 | Antriebseinheit | € 124.09 | |
| Schraube M4x20 PLASTIC | ||||
| 1/808/1/9 | F016L67706 | Schraube M4x20 PLASTIC | € 0.99 | |
| Antriebsrad | ||||
| 1/809 | F016104502 | Antriebsrad | € 24.87 | |
| Et-Motorgruppe | ||||
| 1/813 | F016104254 | Et-Motorgruppe | € 330.26 | |
| Schneideinheit | ||||
| 1/817 | F016104259 | Schneideinheit | € 44.77 | |
| Mähmesser | ||||
| 1/818 | F016104255 | Mähmesser | € 28.80 | |
| Motorgehäuse | ||||
| 1/823 | F016104252 | Motorgehäuse | € 32.59 | |
| Radlift | ||||
| 1/824 | F016104876 | Radlift | € 22.12 | |
| Joystick | ||||
| 1/827 | F016104601 | Joystick | € 111.40 | |
| Kabelbaum-Baugruppe | ||||
| 1/845 | F016104258 | Kabelbaum-Baugruppe | € 149.59 | |
| Kabelbaum-Baugruppe | ||||
| 1/846 | F016105050 | Kabelbaum-Baugruppe | € 54.45 | |
| Akku-Paket 32,4V 3AH | ||||
| 1/847 | F016104299 | Akku-Paket 32,4V 3AH | € 330.26 | |
| Grundplatte | ||||
| 2/1 | F016L68409 | Grundplatte | € 36.13 | |
| Signalsäule | ||||
| 2/802 | F016104662 | Signalsäule | € 284.58 | |
| Abdeckhaube | ||||
| 3 | F016L67822 | Abdeckhaube | € 13.54 | |
| Stopper | ||||
| 39/1 | F016L67841 | Stopper | € 3.43 | |
| Steckkupplung | ||||
| 39/6 | F016L68737 | Steckkupplung | € 7.28 | |
| Netzgerät EU | ||||
| 805 | F016L69116 | Netzgerät EU | € 180.90 | |
| Netzgerät CH | ||||
| 805 | F016L69117 | Netzgerät CH | € 228.42 | |
| Netzgerät GB | ||||
| 805 | F016L69118 | Netzgerät GB | € 205.51 | |
