Bosch KS 5500 Zeichnungen und Teile
Genaue Typennummer:
3 603 C28 001
3 603 C28 001

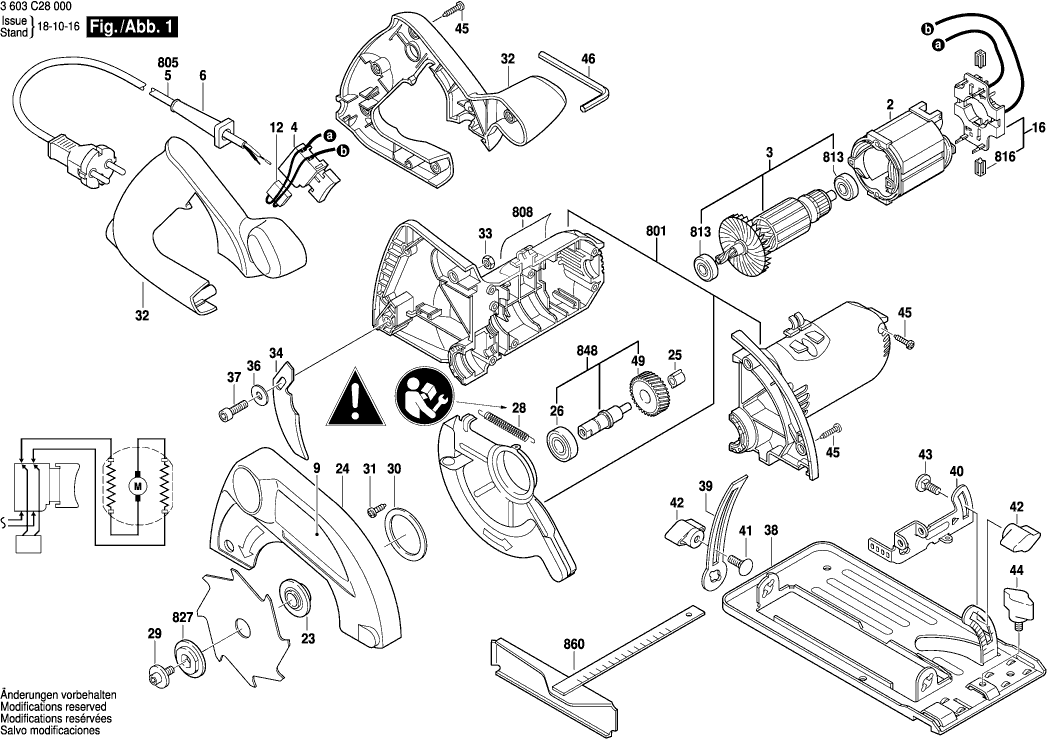

Zeichnungen der BOSCH 3603C28001 ( KS5500 )
Teileliste der BOSCH 3603C28001 ( KS5500 )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Polschuh 230V | ||||
| 2 | 2609001636 | Polschuh 230V | € 16.46 | |
| Anker 230V | ||||
| 3 | 2609001406 | Anker 230V | € 28.07 | |
| Schalter | ||||
| 4 | 1607503101 | Schalter | € 7.10 | |
| Nicht mehr lieferbar | ||||
| 5 | 2610362954 | Nicht mehr lieferbar | ||
| Tülle | ||||
| 6 | 2610360176 | Tülle | € 1.30 | |
| Firmenschild PKS 40 | ||||
| 9 | 1601118730 | Firmenschild PKS 40 | € 3.34 | |
| Entstörkondensator | ||||
| 12 | 2609004538 | Entstörkondensator | € 3.34 | |
| Bürstenhalter | ||||
| 16 | 2609006438 | Bürstenhalter | € 10.02 | |
| Scheibe | ||||
| 23 | 2610386555 | Scheibe | € 2.76 | |
| Schutzhaube SCHWARZ | ||||
| 24 | 2610386621 | Schutzhaube SCHWARZ | € 7.98 | |
| Lager | ||||
| 25 | 2610386569 | Lager | € 2.32 | |
| Nicht mehr lieferbar | ||||
| 26 | 2610366402 | Nicht mehr lieferbar | ||
| Zugfeder | ||||
| 28 | 2610386609 | Zugfeder | € 2.32 | |
| Innensechskantschraube M6x14 MM | ||||
| 29 | 1603414007 | Innensechskantschraube M6x14 MM | € 1.30 | |
| Scheibe | ||||
| 30 | 2610386556 | Scheibe | € 1.30 | |
| Torx-Linsenschraube 8x13 | ||||
| 31 | 2610374913 | Torx-Linsenschraube 8x13 | € 1.30 | |
| Handgriff-Set | ||||
| 32 | 2610386620 | Handgriff-Set | € 9.28 | |
| Mutter M6 | ||||
| 33 | 2610061550 | Mutter M6 | € 1.30 | |
| Spaltkeil | ||||
| 34 | 2610386554 | Spaltkeil | € 2.76 | |
| Scheibe DIN 9021-6,4x18x1,6 | ||||
| 36 | 2610386712 | Scheibe DIN 9021-6,4x18x1,6 | € 2.32 | |
| Schraube M6x22 MM | ||||
| 37 | 2610386933 | Schraube M6x22 MM | € 1.30 | |
| Sockel | ||||
| 38 | 2610386840 | Sockel | € 13.20 | |
| Halter | ||||
| 39 | 2610386841 | Halter | € 2.03 | |
| Scharnier | ||||
| 40 | 2610386842 | Scharnier | € 2.32 | |
| Stützschraube M6x20 MM | ||||
| 41 | 2610386847 | Stützschraube M6x20 MM | € 1.30 | |
| Sechskantmutter | ||||
| 42 | 2610387875 | Sechskantmutter | € 2.32 | |
| Stützschraube | ||||
| 43 | 2609003647 | Stützschraube | € 1.30 | |
| Flügelschraube | ||||
| 44 | 2610387876 | Flügelschraube | € 1.30 | |
| Torx-Linsenschraube T20-8x19 MM | ||||
| 45 | 2610374919 | Torx-Linsenschraube T20-8x19 MM | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 46 | 2610364015 | Nicht mehr lieferbar | ||
| Zahnrad | ||||
| 49 | 2610388427 | Zahnrad | € 13.20 | |
| Gehäusesatz | ||||
| 801 | 2609007280 | Gehäusesatz | € 24.24 | |
| Nicht mehr lieferbar | ||||
| 808 | 2609001940 | Nicht mehr lieferbar | ||
| Rillenkugellager 8x22x7 | ||||
| 813 | 2600905052 | Rillenkugellager 8x22x7 | € 7.10 | |
| Kohlebürstensatz 10 x 2 610 391 290 | ||||
| 816 | 1607000491 | Kohlebürstensatz 10 x 2 610 391 290 | € 58.82 | |
| Kohlebürstensatz | ||||
| 816 | 2610391290 | Kohlebürstensatz | € 12.05 | |
| Spannscheibe | ||||
| 827 | 1605703108 | Spannscheibe | € 2.76 | |
| Getriebewelle | ||||
| 848 | 2610387048 | Getriebewelle | € 21.56 | |
| Parallelanschlag | ||||
| 860 | 2608005036 | Parallelanschlag | € 7.98 | |
