Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601213770 ( OSB1020CE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

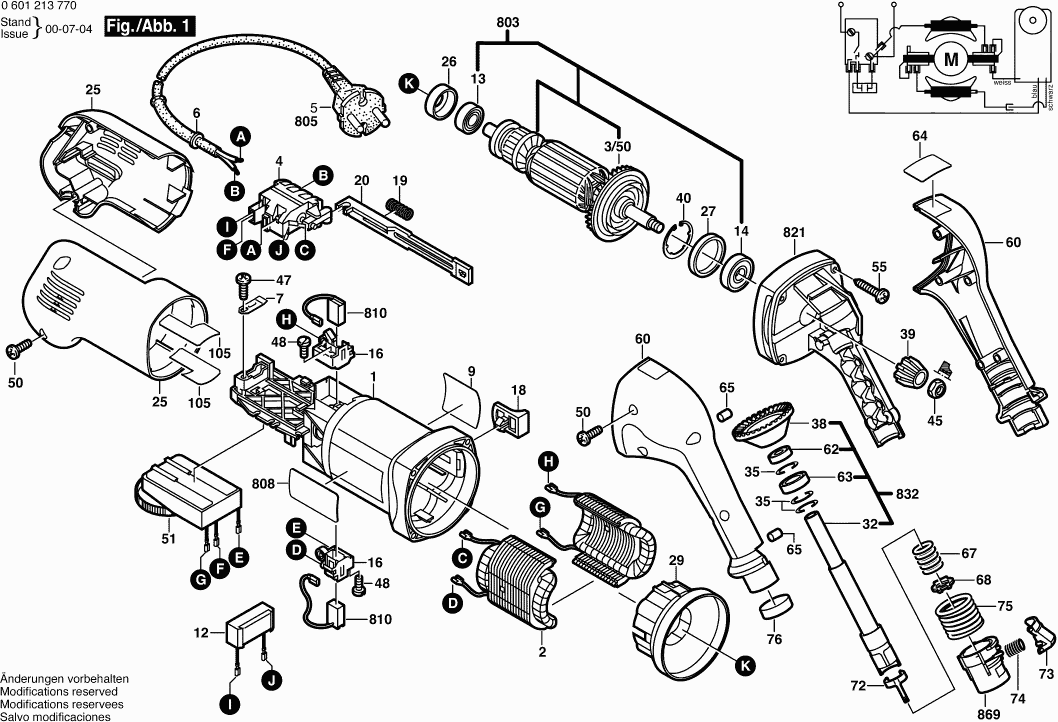

Zeichnungen der Bosch 0601213770 ( OSB1020CE )
Teileliste der Bosch 0601213770 ( OSB1020CE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse BLAU | ||||
| 1 | 1605108213 | 6.54 | 7.78 | |
| Polschuh | ||||
| 2 | 1607000F0P | 26.84 | 31.94 | |
| Polschuh 220-240V | ||||
| 2 | 1604220459 | 13.11 | 15.60 | |
| Lüfter | ||||
| 3/50 | 1606610129 | 1.70 | 2.02 | |
| Ein/Aus-Schalter | ||||
| 4 | 1607200086 | 8.45 | 10.06 | |
| Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
| 4/10 | 2910110048 | 0.83 | 0.99 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 5 | 1607000386 | 15.71 | 18.69 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 9 | 1601118A41 | 2.71 | 3.22 | |
| Entstörfilter | ||||
| 12 | 1607328042 | 5.33 | 6.34 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Rillenkugellager 8x22x7 | ||||
| 14 | 1600905016 | 7.58 | 9.02 | |
| Bürstenhalter | ||||
| 16 | 1601323025 | 2.71 | 3.22 | |
| Ratschenkappe | ||||
| 18 | F016F05700 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 19 | 1604611026 | 0.83 | 0.99 | |
| Verstellschieber SCHWARZ | ||||
| 20 | 1602319010 | 1.18 | 1.40 | |
| Gehäusedeckel BLAU | ||||
| 25 | 1605190144 | 9.53 | 11.34 | |
| Zwischenring | ||||
| 26 | 1600502023 | 1.70 | 2.02 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 29 | 1600591025 | 1.94 | 2.31 | |
| Antriebswelle | ||||
| 32 | 2603020028 | 29.75 | 35.40 | |
| Ausgleichscheibe 0,5 MM | ||||
| 35 | 2600101091 | 1.70 | 2.02 | |
| Ausgleichscheibe 0,2 MM | ||||
| 35 | 2600101088 | 1.18 | 1.40 | |
| Tellerrad Z=36 | ||||
| 38 | 2606100064 | 7.58 | 9.02 | |
| Ritzel Z=10 | ||||
| 39 | 2606333034 | 5.33 | 6.34 | |
| Sicherungsbügel | ||||
| 40 | 1600119011 | 1.70 | 2.02 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.40 | |
| Blechschraube DIN7981-ST3,9x13-C-Z | ||||
| 47 | 2912401018 | 0.83 | 0.99 | |
| Blechschraube DIN7981-ST2,9x9,5C-Z | ||||
| 48 | 2912401005 | 0.83 | 0.99 | |
| Blechschraube TORX-T20 | ||||
| 50 | 1603435061 | 1.70 | 2.02 | |
| Drehzahlregler 230-240V | ||||
| 51 | 1607233130 | 55.25 | 65.75 | |
| Gewindefurchschraube | ||||
| 55 | 1603435062 | 1.70 | 2.02 | |
| Gehäuseschale BLAU | ||||
| 60 | 1605132133 | 18.19 | 21.65 | |
| Rillenkugellager | ||||
| 62 | 1600900042 | 4.70 | 5.59 | |
| Rillenkugellager 12x28x8 | ||||
| 63 | 1900905121 | 13.93 | 16.58 | |
| Warnschild | ||||
| 64 | 1601118792 | 2.71 | 3.22 | |
| Dämpfungsgummi | ||||
| 65 | 2603100056 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 67 | 2604616009 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 68 | 2600190089 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 72 | 2601290022 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 73 | 2602319016 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 74 | 2604611046 | |||
| Druckfeder | ||||
| 75 | 2604615013 | 0.83 | 0.99 | |
| Spannring | ||||
| 76 | 2600290038 | 0.83 | 0.99 | |
| Isolierplatte | ||||
| 105 | 1601008006 | 2.24 | 2.67 | |
| Anker Mit Lüfter 220-240V | ||||
| 803 | 1604010640 | 55.25 | 65.75 | |
| Typschild | ||||
| 808 | 160111A3HC | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014176 | 10.73 | 12.77 | |
| Getriebegehäuse | ||||
| 821 | 1605806485 | 29.75 | 35.40 | |
| Antriebswelle | ||||
| 832 | 1607000861 | 55.25 | 65.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 869 | 2600499053 | |||
