Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603929120 ( PBH12VR )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

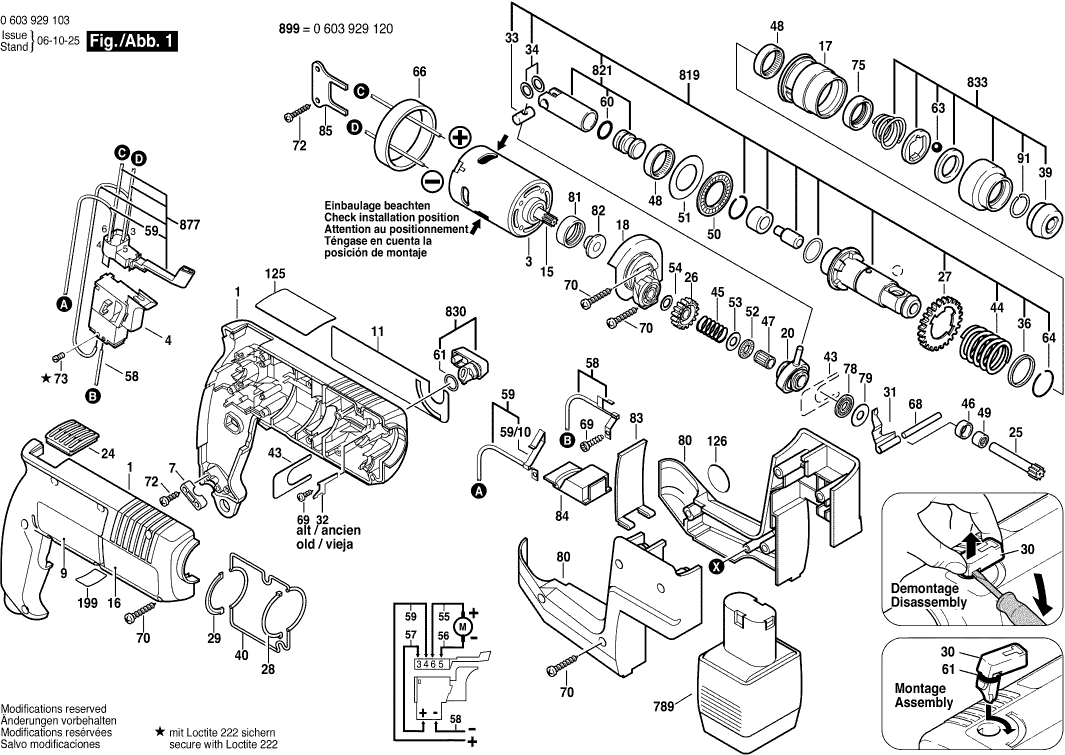

Zeichnungen der Bosch 0603929120 ( PBH12VR )
Teileliste der Bosch 0603929120 ( PBH12VR )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale GRUEN | ||||
| 1 | 1615104004 | 20.42 | 24.30 | |
| Gleichstrommotor 230V | ||||
| 3 | 1617220011 | 73.72 | 87.73 | |
| Ein/Aus-Schalter | ||||
| 4 | 2607200268 | 12.41 | 14.77 | |
| Leitungshalter | ||||
| 7 | 1611035005 | 1.70 | 2.02 | |
| Firmenschild | ||||
| 9 | 1611110536 | 2.24 | 2.67 | |
| Firmenschild | ||||
| 11 | 1611110370 | 2.71 | 3.22 | |
| Antriebsritzel Z=8 | ||||
| 15 | 1616333024 | 4.70 | 5.59 | |
| Hinweisschild | ||||
| 16 | 1611110537 | 2.24 | 2.67 | |
| Griffhülse | ||||
| 17 | 1615819013 | 5.83 | 6.94 | |
| Flanschlager | ||||
| 18 | 1615700027 | 12.41 | 14.77 | |
| Antriebslager | ||||
| 20 | 1615819012 | 26.84 | 31.94 | |
| Schutzgitter | ||||
| 24 | 1612388019 | 1.18 | 1.40 | |
| Zahnwelle Z=9 | ||||
| 25 | 1613160008 | 15.71 | 18.69 | |
| Stirnrad Z=31 | ||||
| 26 | 1616317600 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 27 | 1616317034 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 28 | 1611015034 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 29 | 1611015035 | |||
| Andrückhebel | ||||
| 31 | 1611329009 | 2.24 | 2.67 | |
| Kolbenbolzen | ||||
| 33 | 1613103006 | 2.24 | 2.67 | |
| Distanzscheibe 1,2 MM DICK | ||||
| 34 | 1610100608 | 1.18 | 1.40 | |
| Stützscheibe | ||||
| 36 | 1610102024 | 1.18 | 1.40 | |
| Schutzkappe L=17 MM, SDS-PLUS | ||||
| 39 | 1610508008 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 40 | 1611015033 | |||
| Halteblech | ||||
| 43 | 1611031005 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 44 | 1614634002 | |||
| Druckfeder | ||||
| 45 | 1614610005 | 1.18 | 1.40 | |
| Haltering | ||||
| 46 | 1610200014 | 1.18 | 1.40 | |
| Nadelkranz | ||||
| 47 | 1610913008 | 3.31 | 3.94 | |
| Nadelhülse | ||||
| 48 | 1610910071 | 5.33 | 6.34 | |
| Nadellager Ø8x8 MM | ||||
| 49 | 2600917003 | 2.24 | 2.67 | |
| Rollenkranz | ||||
| 50 | 1610920002 | 2.71 | 3.22 | |
| Lagerscheibe 1,0 MM DICK | ||||
| 51 | 1610102617 | 1.70 | 2.02 | |
| Axialnadelkranz | ||||
| 52 | 1610920005 | 2.24 | 2.67 | |
| Lagerscheibe | ||||
| 53 | 1610100602 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,6 MM DICK | ||||
| 54 | 1610100604 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,8 MM DICK | ||||
| 54 | 1610100605 | 1.18 | 1.40 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 54 | 1610100606 | 1.18 | 1.40 | |
| Ausgleichscheibe 1,2 MM DICK | ||||
| 54 | 1610100607 | 1.18 | 1.40 | |
| Kontaktfeder 2,5 MM BLAU | ||||
| 58 | 1614449007 | 6.54 | 7.78 | |
| Kontaktfeder 2,5 MM ROT | ||||
| 59 | 1614449009 | 6.54 | 7.78 | |
| Kontaktfeder | ||||
| 59/10 | 1611290002 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 60 | 1610210086 | |||
| O-Ring 10,5x2,7 MM | ||||
| 61 | 1610210046 | 1.70 | 2.02 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 64 | 1614601007 | |||
| Gummiring | ||||
| 66 | 1610206025 | 2.24 | 2.67 | |
| Zylinderstift DIN 6325-5M6x45 | ||||
| 68 | 2917550133 | 0.83 | 0.99 | |
| Blechschraube DIN7981-ST2,9x9,5C-Z | ||||
| 69 | 2912401005 | 0.83 | 0.99 | |
| Blechschraube Din 7981-st3,9x25-c-z | ||||
| 70 | 2912401022 | 0.83 | 0.99 | |
| Blechschraube DIN7981-ST3,9x16-C-Z | ||||
| 72 | 2912401019 | 0.83 | 0.99 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 73 | 2603410001 | 1.18 | 1.40 | |
| Radial-Wellendichtring | ||||
| 75 | 1610283021 | 5.33 | 6.34 | |
| Rollenkranz | ||||
| 78 | 1610920006 | 2.24 | 2.67 | |
| Lagerscheibe | ||||
| 79 | 1610100609 | 1.18 | 1.40 | |
| Anbaugehäuse | ||||
| 80 | 1615190031 | 12.41 | 14.77 | |
| Aufnahmering | ||||
| 81 | 1610290017 | 1.18 | 1.40 | |
| Abdeckscheibe | ||||
| 82 | 1610516011 | 1.18 | 1.40 | |
| Haltefeder | ||||
| 83 | 1611290003 | 3.31 | 3.94 | |
| Drucktaste | ||||
| 84 | 1612026034 | 1.94 | 2.31 | |
| Stützblech | ||||
| 85 | 1611098003 | 1.18 | 1.40 | |
| Sprengring DIN 7993-A22 | ||||
| 91 | 2916540012 | 2.24 | 2.67 | |
| Zusatzhandgriff Ø43 MM SCHWARZ | ||||
| 120 | 1612025031 | 9.53 | 11.34 | |
| Zusatzhandgriff M10 | ||||
| 120 | 1619PB4323 | 7.58 | 9.02 | |
| Sechskantmutter | ||||
| 120/20 | 2915011007 | 0.83 | 0.99 | |
| Flügelschraube M6x(15)55 | ||||
| 120/30 | 1613480007 | 1.18 | 1.40 | |
| Spannplatte M6 | ||||
| 120/50 | 2608040014 | 2.24 | 2.67 | |
| Flügelschraube M6x20 MM | ||||
| 120/60 | 1613480008 | 1.18 | 1.40 | |
| Firmenschild ARBEITSHINWEIS | ||||
| 125 | 1611110437 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 126 | 2601110461 | |||
| Adapter SDS-Plus 1/2 | ||||
| 700 | 1617000132 | 28.08 | 33.42 | |
| Senkschraube M6x27 LINKSGEWINDE | ||||
| 700/20 | 2603421226 | 1.18 | 1.40 | |
| Bohrfutter | ||||
| 701 | 1608571088 | 23.75 | 28.26 | |
| Bohrfutterschlüssel SG2 | ||||
| 701/7 | 2607950007 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 702 | 1617000133 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 702/10 | 1618598152 | |||
| Sprengring | ||||
| 702/10/2 | 2604601004 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 703 | 1615439003 | |||
| Gummibuchse Ø5-7 MM | ||||
| 703/30 | 1610312001 | 0.83 | 0.99 | |
| Gummibuchse Ø8-10 MM | ||||
| 703/651 | 1610312002 | 0.83 | 0.99 | |
| Zusatzhandgriff Ø43 MM SCHWARZ | ||||
| 720 | 1612025031 | 9.53 | 11.34 | |
| Tragkasten | ||||
| 750 | 1615438188 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 752 | 1613001005 | |||
| Schnell-Lader EU 230/7,2-14,4V, 30 MIN. | ||||
| 753 | 2607224701 | 101.94 | 121.31 | |
| SDS-Plus-5, 6x50x115 mm | ||||
| 753 | 1618596166 | 3.89 | 4.63 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 754 | 2607000122 | |||
| Schnell-Lader EU 230/7,2-24V, 1h | ||||
| 760 | 2607224425 | 130.32 | 155.08 | |
| Beitelvoorzetstuk SDS-Plus 200 | ||||
| 777 | 2607018296 | 116.73 | 138.91 | |
| Haakse boorhouder SDS-Plus | ||||
| 778 | 1618580000 | 286.72 | 341.20 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 789 | 2607335010 | |||
| Rasthülse | ||||
| 819 | 1617000940 | 101.94 | 121.31 | |
| Teilesatz | ||||
| 821 | 1617000230 | 23.75 | 28.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 830 | 1617000177 | |||
| Schutzhülse SDS-PLUS | ||||
| 833 | 1617000163 | 5.83 | 6.94 | |
| Umschalter | ||||
| 877 | 1617200049 | 26.84 | 31.94 | |
| Fetttube 225 ML | ||||
| 898 | 3605430009 | 40.61 | 48.33 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 899 | 0603929120 | |||
