Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603376780 ( PBH200RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

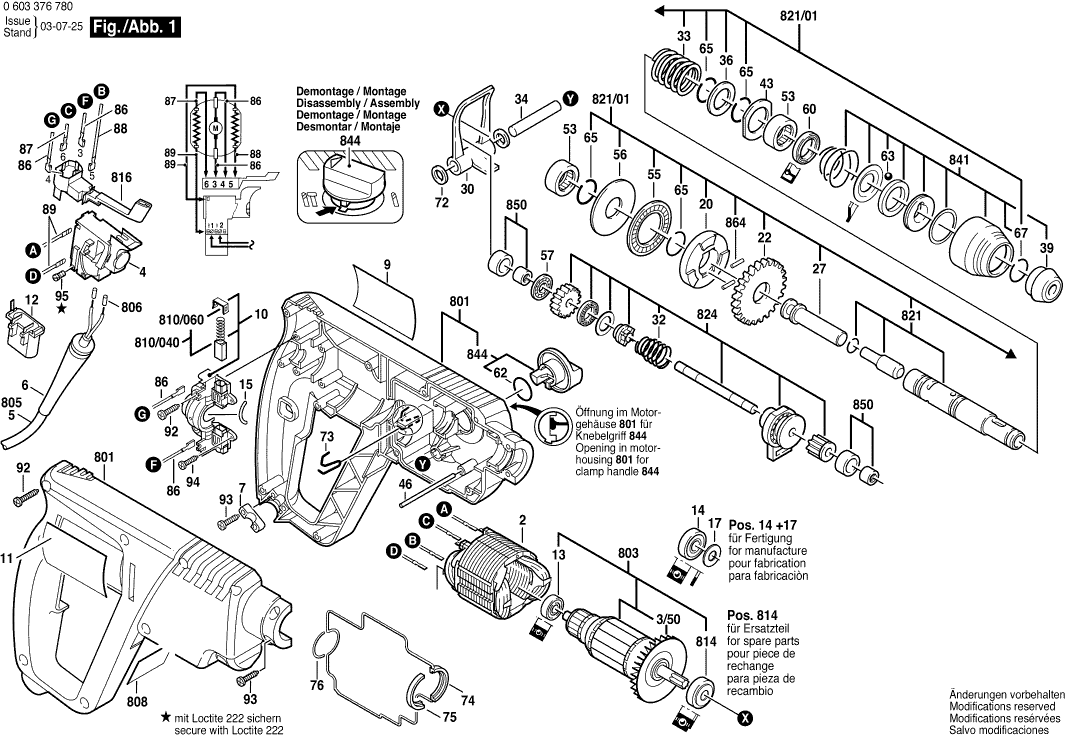

Zeichnungen der Bosch 0603376780 ( PBH200RE )
Teileliste der Bosch 0603376780 ( PBH200RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 220-240V | ||||
| 2 | 2604220515 | 18.19 | 21.65 | |
| Lüfter | ||||
| 3/50 | 2606610022 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 1607200172 | |||
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 1601118F59 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 10 | 2605807060 | |||
| Hinweisschild | ||||
| 11 | 1611110X22 | 2.71 | 3.22 | |
| Entstörfilter | ||||
| 12 | 1607328040 | 5.33 | 6.34 | |
| Rillenkugellager 7x19x6 | ||||
| 13 | 1610905032 | 4.10 | 4.88 | |
| Dämpfungsgummi | ||||
| 15 | 1610026001 | 0.83 | 0.99 | |
| Rastscheibe | ||||
| 20 | 1616409012 | 4.10 | 4.88 | |
| Stirnrad Z=51 | ||||
| 22 | 1616317608 | 5.33 | 6.34 | |
| Schläger | ||||
| 27 | 1618710068 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30 | 1611911000 | |||
| Druckfeder | ||||
| 32 | 1614617002 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 33 | 1614634008 | 0.83 | 0.99 | |
| Lagerstift | ||||
| 34 | 1613100021 | 0.83 | 0.99 | |
| Stützscheibe | ||||
| 36 | 1610190021 | 1.70 | 2.02 | |
| Schutzkappe SDS-PLUS | ||||
| 39 | 1610508021 | 0.83 | 0.99 | |
| Stützscheibe | ||||
| 43 | 1610190020 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 46 | 1613160022 | 0.83 | 0.99 | |
| Nadelhülse | ||||
| 53 | 1610910077 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 55 | 1610920012 | |||
| Lagerscheibe 1,0 MM DICK | ||||
| 56 | 1610102030 | 1.94 | 2.31 | |
| Axialzylinderrollenlager SCHWARZ | ||||
| 57 | 1610920009 | 1.94 | 2.31 | |
| Dichtring | ||||
| 60 | 1610280006 | 1.94 | 2.31 | |
| O-Ring 18,0x2,5 MM | ||||
| 62 | 1610210125 | 0.83 | 0.99 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 65 | 1614601018 | |||
| Sicherungsring | ||||
| 67 | 1614601077 | 1.18 | 1.40 | |
| Distanzscheibe 1,0 MM DICK | ||||
| 72 | 1610100007 | 0.83 | 0.99 | |
| Kontaktfeder | ||||
| 73 | 1614682004 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 74 | 1611015040 | |||
| Dichtrahmen | ||||
| 75 | 1611015041 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 76 | 1611015042 | |||
| Verbindungsleitung L=85 MM WEISS | ||||
| 86 | 2604448147 | 0.83 | 0.99 | |
| Verbindungsleitung L=115MM BLAU | ||||
| 87 | 2604448096 | 1.18 | 1.40 | |
| Verbindungsleitung L=88 MM WEISS | ||||
| 88 | 2604448034 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 89 | 2604448060 | |||
| Blechschraube DIN7981-ST3,9x22-C-Z | ||||
| 92 | 2912401021 | 0.83 | 0.99 | |
| Blechschraube DIN7981-ST3,9x16-C-Z | ||||
| 93 | 2912401019 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 94 | 2603490017 | 1.70 | 2.02 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 95 | 2603410001 | 1.18 | 1.40 | |
| Zusatzhandgriff SCHWARZ | ||||
| 651 | 2602025125 | 7.58 | 9.02 | |
| Tiefenanschlag | ||||
| 652 | 2609005615 | 3.31 | 3.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 653 | 2607000982 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 653/1 | 1613523011 | |||
| Bohrfutter | ||||
| 653/3 | 1608571088 | 23.75 | 28.26 | |
| Senkschraube M6x27-KØ11 LINKSGEWINDE | ||||
| 653/4 | 2603421207 | 1.18 | 1.40 | |
| Bohrfutterschlüssel SG2 | ||||
| 653/8 | 2607950007 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 663/1 | 1615439004 | |||
| Verschlussdeckel | ||||
| 663/2 | 1615500219 | 0.83 | 0.99 | |
| Gummibuchse Ø5-7 MM | ||||
| 663/3 | 1610312001 | 0.83 | 0.99 | |
| Gummibuchse Ø8-10 MM | ||||
| 663/4 | 1610312002 | 0.83 | 0.99 | |
| Gehäuseschale GRUEN | ||||
| 801 | 1617000575 | 29.75 | 35.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 803 | 1614010144 | |||
| Netzanschlussleitung | ||||
| 805 | 3607030489 | 26.84 | 31.94 | |
| Aderendhülse DIN 46 228-A1-6 | ||||
| 806 | 1900452012 | 0.83 | 0.99 | |
| Typschild | ||||
| 808 | 160111A3H5 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 810/040 | 1617014136 | |||
| Rastkappe | ||||
| 810/060 | 2601322017 | 1.18 | 1.40 | |
| Rillenkugellager 9x24x7 | ||||
| 814 | 1610905048 | 6.54 | 7.78 | |
| Umschalter | ||||
| 816 | 2607200231 | 12.41 | 14.77 | |
| Hammerrohr SDS-PLUS | ||||
| 821 | 1617000320 | 26.84 | 31.94 | |
| Hammerrohr SDS-PLUS | ||||
| 821/01 | 1617000349 | 55.25 | 65.75 | |
| Zwischenwelle | ||||
| 824 | 1617000301 | 40.61 | 48.33 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 841 | 1617000303 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 844 | 1617000576 | |||
| Lagerbuchse | ||||
| 850 | 1617000975 | 4.70 | 5.59 | |
| Zylinderstift DIN6325-2,5x12-RIKO | ||||
| 864 | 1613100019 | 1.18 | 1.40 | |
