Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603C44300 ( PBH2000RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

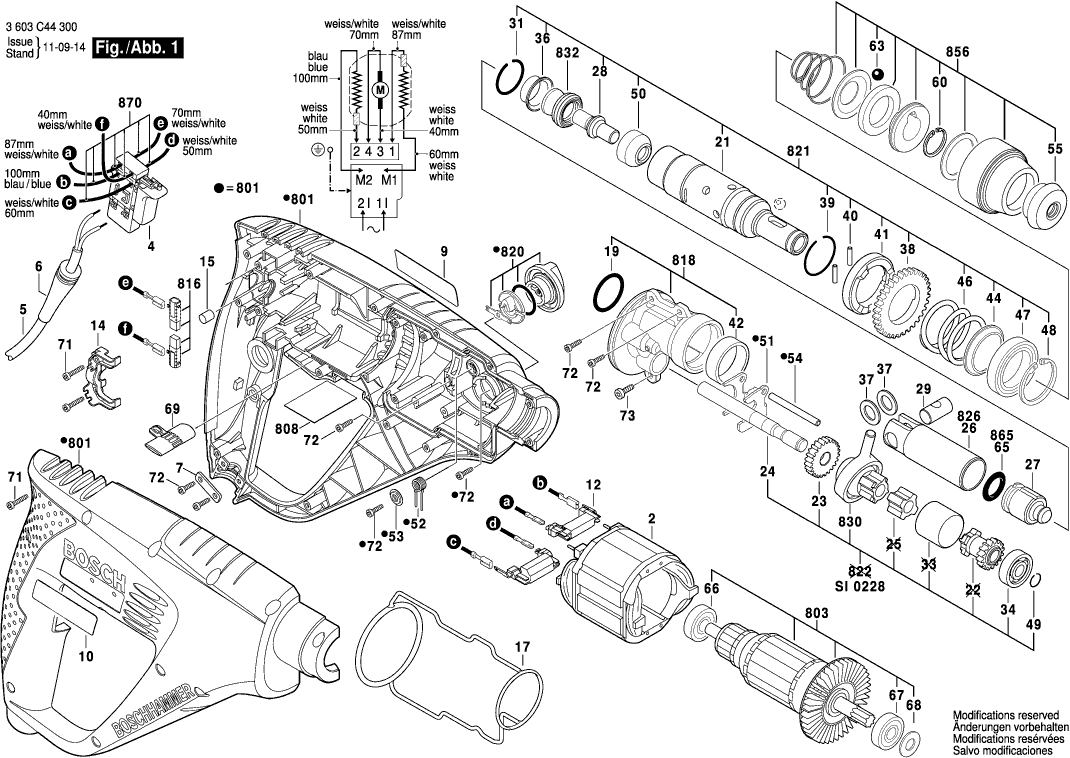

Zeichnungen der Bosch 3603C44300 ( PBH2000RE )
Teileliste der Bosch 3603C44300 ( PBH2000RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1614220182 | 13.93 | 16.58 | |
| Ein/Aus-Schalter | ||||
| 4 | 1617200515 | 10.73 | 12.77 | |
| Netzanschlussleitung | ||||
| 5 | 3607030489 | 26.84 | 31.94 | |
| Tülle Ø7,3-Ø8,6x76 MM | ||||
| 6 | 2600703018 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 1611035007 | 0.83 | 0.99 | |
| Firmenschild PBH 2000 SRE | ||||
| 9 | 1619P00860 | 1.70 | 2.02 | |
| Firmenschild PBH 2000 RE | ||||
| 9 | 1619P00861 | 1.70 | 2.02 | |
| Firmenschild | ||||
| 10 | 1619P00830 | 1.18 | 1.40 | |
| Entstörfilter | ||||
| 12 | 1617328032 | 5.83 | 6.94 | |
| Lagerbrücke | ||||
| 14 | 1615806187 | 1.70 | 2.02 | |
| Dämpfungsgummi | ||||
| 15 | 2603100056 | 1.18 | 1.40 | |
| Dichtrahmen | ||||
| 17 | 1611015054 | 5.33 | 6.34 | |
| O-Ring 22,0x2,5 MM | ||||
| 19 | 1610210184 | 0.83 | 0.99 | |
| Hammerrohr | ||||
| 21 | 1615806188 | 23.75 | 28.26 | |
| Ritzel | ||||
| 22 | 1616317073 | 2.71 | 3.22 | |
| Stirnrad | ||||
| 23 | 1616317070 | 6.54 | 7.78 | |
| Vorgelegewelle | ||||
| 24 | 1613101010 | 4.70 | 5.59 | |
| Kupplungsnabe | ||||
| 25 | 1616409023 | 2.24 | 2.67 | |
| Schläger | ||||
| 27 | 1618710085 | 7.58 | 9.02 | |
| Schlagbolzen | ||||
| 28 | 1613124084 | 3.31 | 3.94 | |
| Kolbenbolzen | ||||
| 29 | 1613100034 | 2.24 | 2.67 | |
| Sprengring | ||||
| 31 | 1614601053 | 0.83 | 0.99 | |
| Schaltstück | ||||
| 33 | 1610322013 | 1.70 | 2.02 | |
| Kugellager 8x22x6 | ||||
| 34 | 1610905034 | 5.33 | 6.34 | |
| Halteblech | ||||
| 36 | 1610551008 | 1.94 | 2.31 | |
| Führungsscheibe | ||||
| 37 | 1610100016 | 1.18 | 1.40 | |
| Stirnrad | ||||
| 38 | 1619P13665 | 5.83 | 6.94 | |
| Sprengring | ||||
| 39 | 1614601055 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 40 | 1613100032 | 0.83 | 0.99 | |
| Klinkenscheibe | ||||
| 41 | 1610102072 | 4.70 | 5.59 | |
| Gleitlager | ||||
| 42 | 1610301004 | 2.71 | 3.22 | |
| Lagerscheibe | ||||
| 44 | 1610190054 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 46 | 1614630002 | 2.71 | 3.22 | |
| Kugellager | ||||
| 47 | 1610905035 | 13.93 | 16.58 | |
| Sprengring | ||||
| 48 | 1614601054 | 1.18 | 1.40 | |
| Sprengring | ||||
| 49 | 1619P00829 | 0.83 | 0.99 | |
| Führungsbuchse STM 1800 | ||||
| 50 | 1619P11562 | 7.58 | 9.02 | |
| Anlaufring | ||||
| 50 | 1600A00FL3 | 2.24 | 2.67 | |
| Schaltblech | ||||
| 51 | 1613231013 | 1.70 | 2.02 | |
| Schenkelfeder | ||||
| 52 | 1619P01789 | 0.83 | 0.99 | |
| Pressscheibe | ||||
| 53 | 1619P00828 | 0.83 | 0.99 | |
| Lenkstange | ||||
| 54 | 1613100033 | 1.18 | 1.40 | |
| Schutzkappe | ||||
| 55 | 1610508052 | 1.18 | 1.40 | |
| Sicherungsring DIN471-15x1-FST | ||||
| 60 | 2916659006 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 60 | 3600224038 | 0.83 | 0.99 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.02 | |
| Kugellager 8x22x7 | ||||
| 66 | 1900905029 | 15.71 | 18.69 | |
| Kugellager | ||||
| 67 | 1610905033 | 6.54 | 7.78 | |
| Unterlegscheibe | ||||
| 68 | 1614601052 | 0.83 | 0.99 | |
| Umschalter | ||||
| 69 | 1613231025 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 71 | 1619P00219 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 72 | 1619P00220 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 73 | 2914201483 | 0.83 | 0.99 | |
| Zusatzhandgriff SCHWARZ | ||||
| 651 | 2602025125 | 7.58 | 9.02 | |
| Tiefenanschlag | ||||
| 652 | 2609005615 | 3.31 | 3.94 | |
| Zahnkranzbohrfutter | ||||
| 655 | 1618571031 | 29.75 | 35.40 | |
| Bohrfutterschlüssel SG2 | ||||
| 655/872 | 2607950007 | 5.33 | 6.34 | |
| Gehäusesatz GRUEN | ||||
| 801 | 1619P01770 | 20.42 | 24.30 | |
| Anker 220-240V | ||||
| 803 | 1619P01771 | 36.85 | 43.85 | |
| Typschild | ||||
| 808 | 1619P01700 | 2.71 | 3.22 | |
| Kohlebürstensatz | ||||
| 816 | 1619P01777 | 8.45 | 10.06 | |
| Zwischenflansch | ||||
| 818 | 1619P01772 | 10.73 | 12.77 | |
| Schalterknopf | ||||
| 820 | 1619P01782 | 2.71 | 3.22 | |
| Hammerrohr | ||||
| 821 | 1619P01773 | 36.85 | 43.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 822 | 1619P01774 | |||
| Hammerkolben | ||||
| 826 | 1618700083 | 7.58 | 9.02 | |
| Antriebslager | ||||
| 830 | 1619P01775 | 18.19 | 21.65 | |
| Gummibuchse | ||||
| 832 | 1610508051 | 3.31 | 3.94 | |
| Schutzhülse | ||||
| 856 | 1619P02182 | 8.45 | 10.06 | |
| O-Ring 13,0x3,0 MM | ||||
| 865 | 1610210244 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 870 | 1619P01776 | 4.70 | 5.59 | |
| Gehäusesatz | ||||
| 871 | 1619P01766 | 46.67 | 55.54 | |
| Verschluss | ||||
| 891 | 1619P00832 | 1.18 | 1.40 | |
