Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603C44420 ( PBH2500SRE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

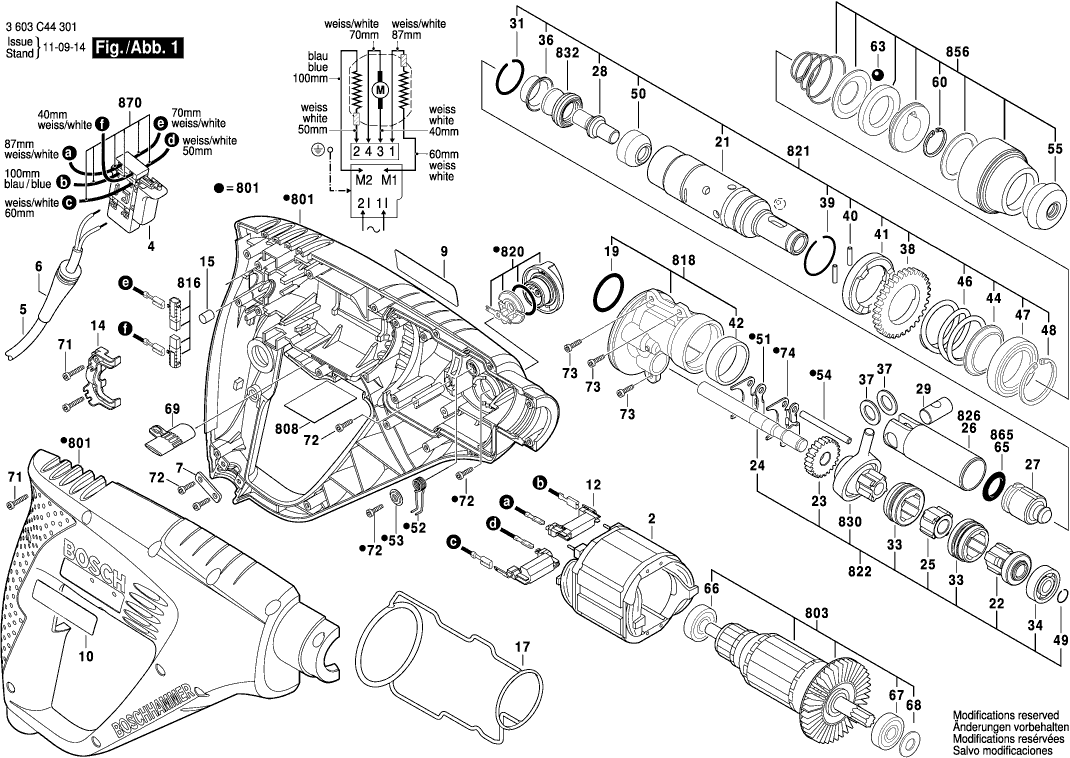

Zeichnungen der Bosch 3603C44420 ( PBH2500SRE )
Teileliste der Bosch 3603C44420 ( PBH2500SRE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh 230V | ||||
| 2 | 1619P08300 | 18.19 | 21.65 | |
| Ein/Aus-Schalter | ||||
| 4 | 1617200515 | 10.73 | 12.77 | |
| Netzanschlussleitung | ||||
| 5 | 3607030489 | 26.84 | 31.94 | |
| Netzanschlussleitung | ||||
| 5 | 1619P13271 | 8.45 | 10.06 | |
| Tülle | ||||
| 6 | 1619P09295 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 1611035007 | 0.83 | 0.99 | |
| Firmenschild PBH 2000 RE | ||||
| 9 | 1619P07468 | 1.94 | 2.31 | |
| Firmenschild | ||||
| 10 | 1619P07469 | 1.94 | 2.31 | |
| Entstörfilter | ||||
| 12 | 1617328032 | 5.83 | 6.94 | |
| Lagerbrücke | ||||
| 14 | 1615806187 | 1.70 | 2.02 | |
| Dämpfungsgummi | ||||
| 15 | 2603100056 | 1.18 | 1.40 | |
| Dichtrahmen | ||||
| 17 | 1611015054 | 5.33 | 6.34 | |
| O-Ring 22,0x2,5 MM | ||||
| 19 | 1610210184 | 0.83 | 0.99 | |
| Hammerrohr | ||||
| 21 | 1615806188 | 23.75 | 28.26 | |
| Ritzel | ||||
| 22 | 1619P01786 | 7.58 | 9.02 | |
| Stirnrad | ||||
| 23 | 1616317070 | 6.54 | 7.78 | |
| Vorgelegewelle | ||||
| 24 | 1613101010 | 4.70 | 5.59 | |
| Kupplungsnabe | ||||
| 25 | 1619P01784 | 1.70 | 2.02 | |
| Hammerkolben | ||||
| 26 | 1618700083 | 7.58 | 9.02 | |
| Schläger | ||||
| 27 | 1618710085 | 7.58 | 9.02 | |
| Schlagbolzen | ||||
| 28 | 1613124084 | 3.31 | 3.94 | |
| Kolbenbolzen | ||||
| 29 | 1613100034 | 2.24 | 2.67 | |
| Sprengring | ||||
| 31 | 1614601053 | 0.83 | 0.99 | |
| Schaltstück | ||||
| 33 | 1619P01785 | 1.70 | 2.02 | |
| Kugellager 8x22x6 | ||||
| 34 | 1610905034 | 5.33 | 6.34 | |
| Halteblech | ||||
| 36 | 1610551008 | 1.94 | 2.31 | |
| Führungsscheibe | ||||
| 37 | 1610100016 | 1.18 | 1.40 | |
| Stirnrad | ||||
| 38 | 1619P13665 | 5.83 | 6.94 | |
| Sprengring | ||||
| 39 | 1614601055 | 0.83 | 0.99 | |
| Zylinderstift | ||||
| 40 | 1613100032 | 0.83 | 0.99 | |
| Klinkenscheibe | ||||
| 41 | 1610102072 | 4.70 | 5.59 | |
| Gleitlager | ||||
| 42 | 1610301004 | 2.71 | 3.22 | |
| Stützscheibe | ||||
| 44 | 1619P14179 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 46 | 1614630002 | 2.71 | 3.22 | |
| Kugellager | ||||
| 47 | 1610905035 | 13.93 | 16.58 | |
| Sprengring | ||||
| 48 | 1614601054 | 1.18 | 1.40 | |
| Sprengring | ||||
| 49 | 1619P00829 | 0.83 | 0.99 | |
| Führungsbuchse STM 1800 | ||||
| 50 | 1619P11562 | 7.58 | 9.02 | |
| Anlaufring | ||||
| 50 | 1600A00FL3 | 2.24 | 2.67 | |
| Schaltblech | ||||
| 51 | 1619P01787 | 0.83 | 0.99 | |
| Schenkelfeder | ||||
| 52 | 1619P01789 | 0.83 | 0.99 | |
| Pressscheibe | ||||
| 53 | 1619P00828 | 0.83 | 0.99 | |
| Lenkstange | ||||
| 54 | 1613100033 | 1.18 | 1.40 | |
| Schutzkappe | ||||
| 55 | 1610508052 | 1.18 | 1.40 | |
| Sicherungsring DIN471-15x1-FST | ||||
| 60 | 2916659006 | 1.18 | 1.40 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 63 | 1903230013 | 1.70 | 2.02 | |
| O-Ring 13,0x3,0 MM | ||||
| 65 | 1610210244 | 1.70 | 2.02 | |
| Kugellager 8x22x7 | ||||
| 66 | 1900905029 | 15.71 | 18.69 | |
| Kugellager | ||||
| 67 | 1610905033 | 6.54 | 7.78 | |
| Unterlegscheibe | ||||
| 68 | 1614601052 | 0.83 | 0.99 | |
| Umschalter | ||||
| 69 | 1613231025 | 0.83 | 0.99 | |
| Blechschraube | ||||
| 71 | 1619P00219 | 0.83 | 0.99 | |
| Torx-Linsenschraube 3x10 | ||||
| 72 | 1619P00220 | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 73 | 2914201483 | 0.83 | 0.99 | |
| Schaltblech | ||||
| 74 | 1619P01788 | 1.18 | 1.40 | |
| Zusatzhandgriff SCHWARZ | ||||
| 651 | 2602025125 | 7.58 | 9.02 | |
| Tiefenanschlag | ||||
| 652 | 2609005615 | 3.31 | 3.94 | |
| Zahnkranzbohrfutter | ||||
| 655 | 1618571031 | 29.75 | 35.40 | |
| Bohrfutterschlüssel SG2 | ||||
| 655/872 | 2607950007 | 5.33 | 6.34 | |
| Gehäusesatz | ||||
| 801 | 1619P01768 | 18.19 | 21.65 | |
| Anker 230V | ||||
| 803 | 1619P08993 | 44.82 | 53.34 | |
| Netzanschlussleitung | ||||
| 805 | 3607030489 | 26.84 | 31.94 | |
| Typschild | ||||
| 808 | 1619P07465 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 816 | 1619P01777 | 8.45 | 10.06 | |
| Zwischenflansch | ||||
| 818 | 1619P01772 | 10.73 | 12.77 | |
| Schalterknopf | ||||
| 820 | 1619P01782 | 2.71 | 3.22 | |
| Hammerrohr | ||||
| 821 | 1619P01773 | 36.85 | 43.85 | |
| Vorgelegewelle | ||||
| 822 | 1619P01778 | 29.75 | 35.40 | |
| Hammerkolben | ||||
| 826 | 1618700083 | 7.58 | 9.02 | |
| Antriebslager | ||||
| 830 | 1619P01775 | 18.19 | 21.65 | |
| Gummibuchse | ||||
| 832 | 1610508051 | 3.31 | 3.94 | |
| Schutzhülse | ||||
| 856 | 1619P02182 | 8.45 | 10.06 | |
| O-Ring 13,0x3,0 MM | ||||
| 865 | 1610210244 | 1.70 | 2.02 | |
| Verbindungskabel | ||||
| 870 | 1619P01776 | 4.70 | 5.59 | |
| Verschluss | ||||
| 891 | 1619P00832 | 1.18 | 1.40 | |
