Bosch PBH 380 Zeichnungen und Teile

Suche nach Teilen:
BoschAuf dem Typenschild sollte die Typenbezeichnung 0 611 227 999 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

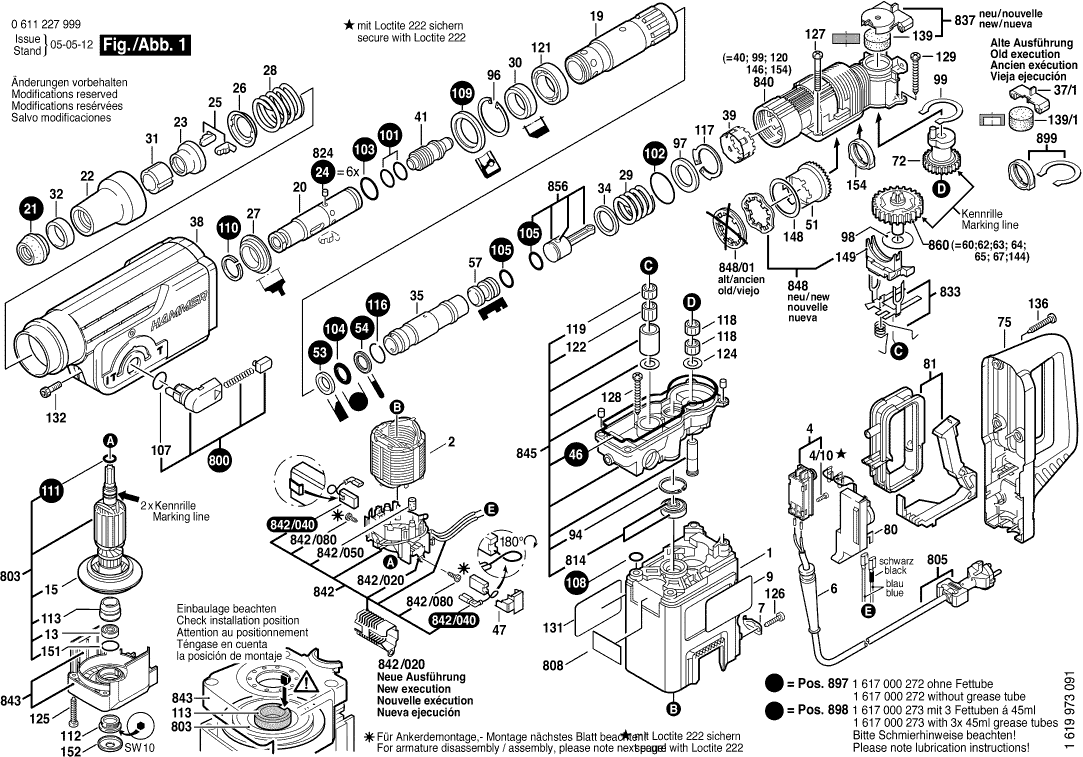

Zeichnungen der BOSCH PBH 380

Teileliste der Bosch PBH 380

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
11615102142Motorgehäuse Blau€ 15,46
21604220343Polschuh 220-230v€ 29,25
41617200048Schalter€ 13,70
4/102910011088Zylinderschraube Din 84-am3,5x12-5.8€ 1,00
61610703053Tülle Ø9,7-ø12x89 Mm€ 1,94
71601302018Befestigungsschelle€ 1,15
131610900025Rillenkugellager 7x22x7€ 9,37
151616610071Lüfter€ 8,59
191615806121Führungsrohr€ 80,13
201618597071Werkzeughalter€ 80,13
211610508017Schutzkappe€ 2,66
221610591009Schutzhülse€ 4,80
231610520001Anschlaghülse€ 9,37
251612300027Sperrkörper€ 8,29
261610290025Schaltscheibe€ 5,24
271610222008Haltering€ 7,60
281614621000Druckfeder€ 2,20
291614616008Druckfeder€ 1,94
301610250007Laufring€ 10,72
311610390015Nicht mehr lieferbar
321610202016Zylinderhülse€ 7,60
341610102622Stützscheibe 1,5 Mm Dick€ 1,67
351615806089Hammerrohr€ 90,06
381615190064Abdeckhaube Blau€ 12,21
411613124036Schlagbolzen€ 15,46
461611015036Dichtrahmen€ 5,26
471610591012Abdeckkappe€ 1,15
511616333023Tellerrad Z=37€ 100,26
531610190023Anschlagscheibe€ 4,02
541610101014Anschlagscheibe€ 6,41
721616337004Exzenterzahnrad Z=35€ 66,14
751615132059Handgriff Blau€ 10,72
801617233024Drehzahlregler 230-240v€ 15,46
811612026055Schaltklinke Grau€ 6,41
841612025060Nicht mehr lieferbar
851618040056Klemmhalter Ø 70 Mm€ 3,69
861613490001Hammerschraube M8x80 Mm€ 6,41
962916660024Sicherungsring 55x2mm, Din 472€ 4,02
972916190284Passscheibe Din 988-45x55€ 1,00
981610101622Anlaufscheibe 0,5 Mm Dick€ 1,77
991610190030Halteblech€ 2,66
1011610210094O-ring 20,0x3,0 Mm€ 2,20
1021610210095O-ring 55,0x2,0 Mm€ 1,15
1031610210100Nicht mehr lieferbar
1041610210093O-ring 17,0x8,0 Mm€ 1,15
1051610210096O-ring 21,0x3,5 Mm€ 2,20
1071610210116O-ring 14,0x2,0 Mm€ 1,67
1081900210103O-ring 8,0x1,5 Mm€ 1,67
1091610283028Radial-wellendichtring Din 3760-bs, Ø40x55x7 Mm€ 4,63
1101610116003Sicherungsring€ 1,05
1111610210081O-ring 10,0x1,0 Mm€ 2,66
1121613461001Gewindering M24x1,5mm, Sw10€ 5,88
1131610501036Lagerbuchse€ 6,41
1161610116004Sicherungsring€ 1,15
1171610119008Sicherungsring€ 1,94
1181610913009Nadelkranz€ 7,60
1191610913011Nadelkranz Ø10 Mm€ 5,24
1211610905014Nicht mehr lieferbar
1221610913029Nadelkranz€ 3,25
1241610101008Axiallagerscheibe 1,0 Mm Dick€ 1,15
1252912401036Blechschraube Din7981-st4,8x25-c-z€ 1,00
1262910211019Blechschraube Din 7971-st3,9x16-f€ 1,00
1272912311166Linsenschraube Din 7985-m5x30-8.8€ 1,00
1282910211037Blechschraube Din 7971-bz4,8x32€ 1,15
1292912401037Blechschraube Din 7981-st4,8x32c-z€ 1,00
1311611110673Firmenschild€ 2,20
1322914551117Schraube Mikroverkapselt Din 912-m 5x12-8.8€ 1,15
1362910211236Blechschraube Din 7971-st4,8x25-c€ 1,00
1391610005002Nicht mehr lieferbar
1481610102633Ausgleichscheibe 0,3 Mm Dick€ 1,77
1481610102627Ausgleichscheibe 0,2 Mm Dick€ 160,93
1491612388021Formstück€ 3,25
1512600210028O-ring 21,0x2,0 Mm€ 1,15
1521610508030Abdeckkappe€ 1,05
1541610222010Haltering€ 8,29
8001617000945Nicht mehr lieferbar
8031614010186Nicht mehr lieferbar
8051607000227Netzanschlussleitung Eu 4,15m 2 x 1,0mm H07 Rn-f€ 20,09
8141617000822Rillenkugellager€ 32,89
8241617000271Zylinderrolle€ 2,20
8401617000811Schlagwerkgehäuse€ 54,34
842/0201614336043Nicht mehr lieferbar
842/0401617014122Kohlebürstensatz€ 13,70
842/0501613212004Gummipuffer€ 2,66
842/0802912401005Blechschraube Din7981-st2,9x9,5c-z€ 1,00
8431615808078Lagerdeckel Blau€ 23,37
8561617000999Hammerkolben€ 23,37
8601617000817Stirnradkupplung€ 100,26
8971617000272Verschleissteilsatz€ 44,07
8981617000273Nicht mehr lieferbar
