Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603282103 ( PEX115A-1 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

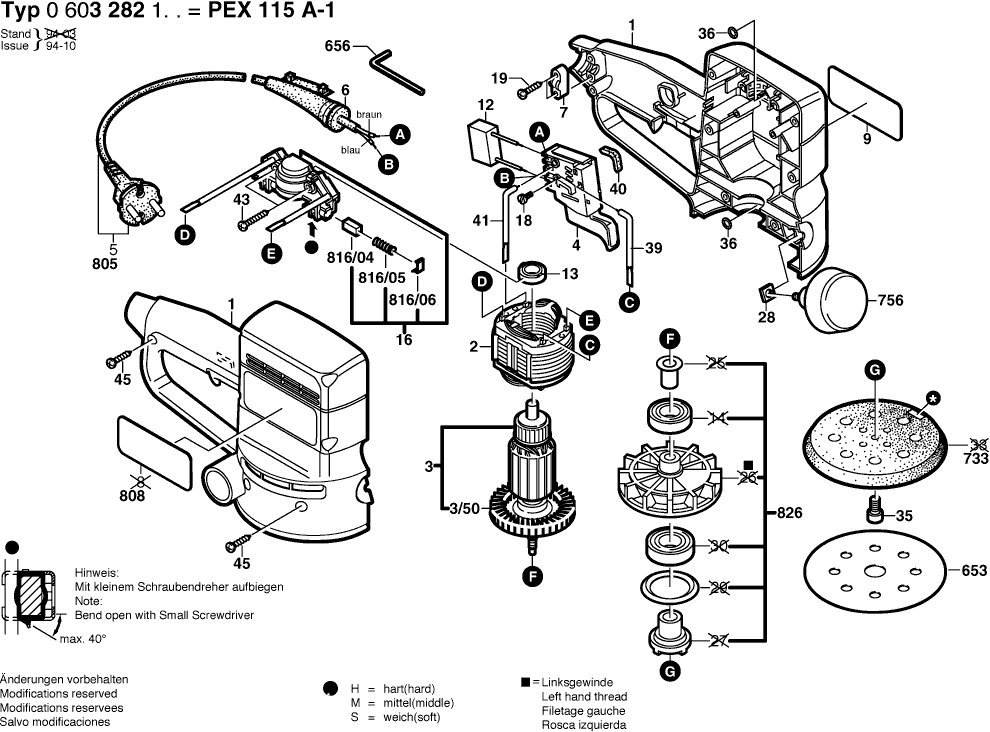

Zeichnungen der Bosch 0603282103 ( PEX115A-1 )
Teileliste der Bosch 0603282103 ( PEX115A-1 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuseschale GRUEN | ||||
| 1 | 2605104287 | 13.93 | 16.58 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2 | 2604220535 | |||
| Anker 220-240V | ||||
| 3 | 2604011014 | 29.75 | 35.40 | |
| Lüfter | ||||
| 3/50 | 2606610055 | 3.31 | 3.94 | |
| Schalter | ||||
| 4 | 2607200260 | 8.45 | 10.06 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703031 | 1.94 | 2.31 | |
| Leitungshalter | ||||
| 7 | 2601035004 | 1.70 | 2.02 | |
| Firmenschild | ||||
| 9 | 2601118405 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 1607328028 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 2605805005 | |||
| Bürstenplatte | ||||
| 16 | 2604337118 | 20.42 | 24.30 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x12 | ||||
| 19 | 2603490021 | 0.83 | 0.99 | |
| Vierkantmutter DIN 562-M6-04 | ||||
| 28 | 2915121006 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 35 | 2910975197 | |||
| O-Ring 5,0x1,75 MM | ||||
| 36 | 2600210036 | 1.18 | 1.40 | |
| Verbindungsleitung L=115 Mm Weiss | ||||
| 38 | 2604448109 | 0.83 | 0.99 | |
| Elektr Leitung L=103MM WEISS | ||||
| 39 | 2604448140 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 40 | 2601022000 | |||
| Elektr Leitung L=233 MM WEISS | ||||
| 41 | 1614431010 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | 2600190150 | |||
| Torx-Linsenschraube 4x20 | ||||
| 43 | 2603490023 | 0.83 | 0.99 | |
| Schraube 4x16 | ||||
| 45 | 2603490022 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 655 | 2605702029 | |||
| Winkelschraubendreher DIN 911-4 | ||||
| 656 | 2607950004 | 1.18 | 1.40 | |
| Schuurplateau hard, 115 | ||||
| 733 | 2608601064 | 17.06 | 20.30 | |
| Schuurplateau middel, 115 | ||||
| 733 | 2608601065 | 17.06 | 20.30 | |
| Schuurplateau zacht PEX 115 | ||||
| 733 | 2608601066 | 17.06 | 20.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 752 | 2600282002 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 754 | 2605411009 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 756 | 2602026046 | |||
| Adapter 49x35 | ||||
| 757 | 1609200976 | 9.29 | 11.06 | |
| Netzanschlussleitung EU 2,65m 2 x 1,0mm H05 RN-F | ||||
| 805 | 1607000388 | 9.53 | 11.34 | |
| Typenschild | ||||
| 808 | 2601119222 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 816/04 | 2604321917 | |||
| Druckfeder | ||||
| 816/05 | 2604610026 | 1.94 | 2.31 | |
| Rastkappe | ||||
| 816/06 | 2601322013 | 1.18 | 1.40 | |
| Rastkappe | ||||
| 816/06 | 2601329051 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 826 | 2606610900 | |||
