Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603CA3000 ( PEX300AE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3603CA3000 ( PEX300AE )

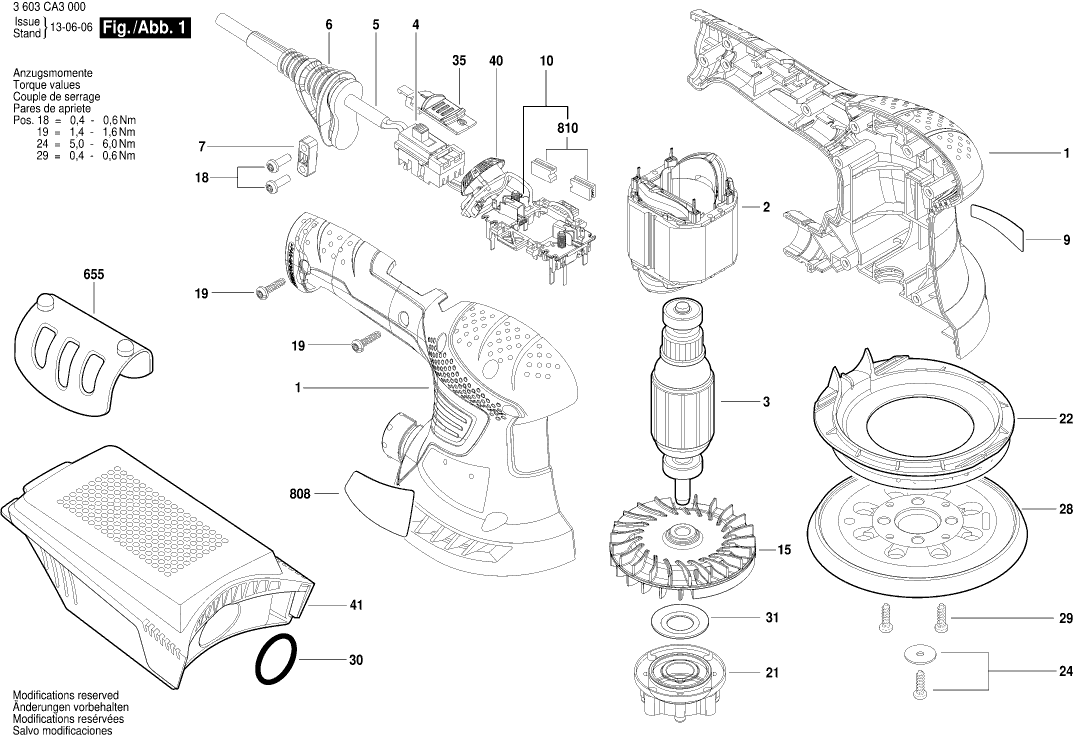

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3603CA3000 ( PEX300AE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuseschale
1 2609004166 15.71 18.69

Polschuh 230V
2 2609005423 13.93 16.58

Anker 220-230V
3 2609004167 26.84 31.94

Schalter
4 1607200254 5.33 6.34

Netzanschlussleitung EU 230V 2,7m 2 x 0,75mm H05
5 2604460259 10.73 12.77

Tülle Ø6,4-Ø7,2x76 MM
6 2609003080 1.18 1.40

Leitungshalter
7 2601035001 1.18 1.40

Firmenschild PEX 300 AE
9 2609004179 1.94 2.31

Bürstenhalter
10 2609004170 6.54 7.78

Axiallüfter
15 2609004169 7.58 9.02

Schraube 4x16
18 2603490022 0.83 0.99

Schraube 4x16
19 2603490022 0.83 0.99

Lagerflansch
21 2609006535 20.42 24.30

Halterung
22 2609004914 6.54 7.78

Torx-Linsenschraube
24 2610918116 2.71 3.22

Schleifplatte
28 2609004175 15.71 18.69

Torx-Linsenschraube M4x12
29 2610386516 1.18 1.40

O-Ring
30 160021007J 1.18 1.40

Scheibe
31 2609004690 0.83 0.99

Gleitschieber
35 2609004171 0.83 0.99

Drehzahlsteller
40 1607233419 15.71 18.69

Staubbehaelter
41 2609005842 10.73 12.77

Tragkasten M
650 16054381FV 36.85 43.85

Fixierbauteil
655 2609004646 2.24 2.67

Typschild
808 160111A2V7 1.94 2.31

Kohlebürstensatz
810 2609000246 5.33 6.34
