Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603220003 ( PKE30 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

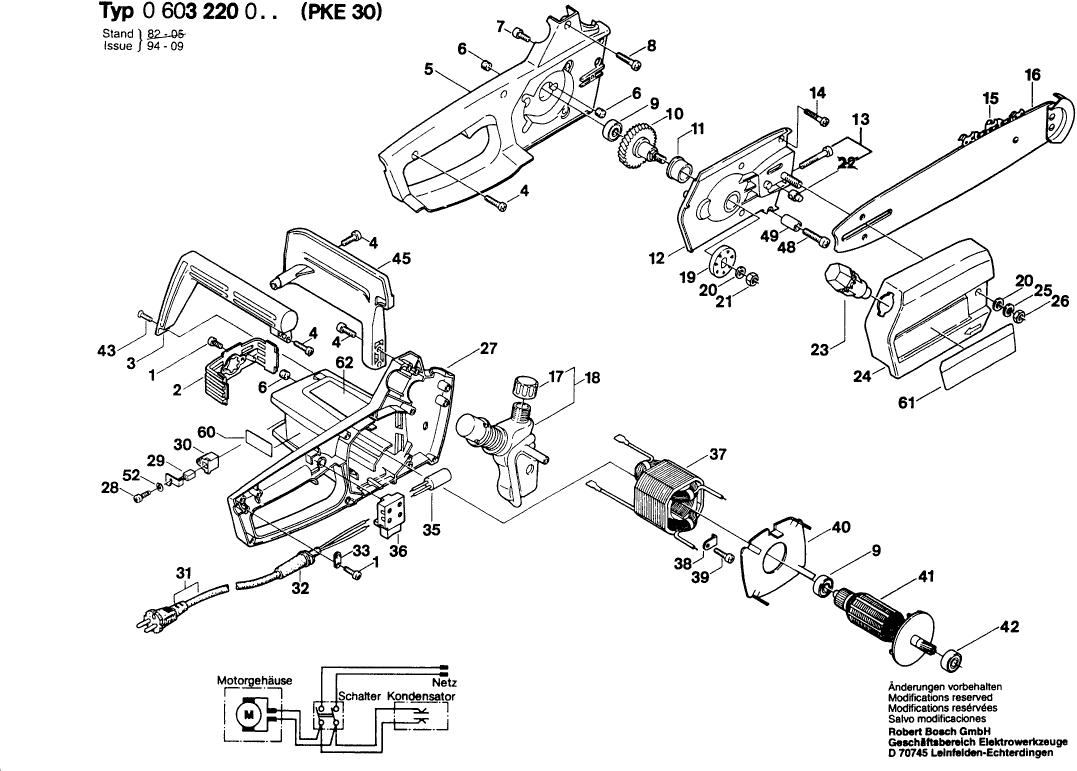

Zeichnungen der Bosch 0603220003 ( PKE30 )
Teileliste der Bosch 0603220003 ( PKE30 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zylinderschraube | ||||
| 1 | 1609390251 | 0.83 | 0.99 | |
| Gehäusedeckel | ||||
| 2 | 1609390252 | 5.83 | 6.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3 | 1609390253 | |||
| Zylinderschraube | ||||
| 4 | 1609390254 | 0.83 | 0.99 | |
| Gehäusehälfte | ||||
| 5 | 1609390255 | 0.83 | 0.99 | |
| Gummipuffer | ||||
| 6 | 1609390256 | 1.70 | 2.02 | |
| Zylinderschraube | ||||
| 7 | 1609390257 | 0.83 | 0.99 | |
| Zylinderschraube | ||||
| 8 | 1609390258 | 0.83 | 0.99 | |
| Kugellager 7x22x7 | ||||
| 9 | 1900905018 | 13.93 | 16.58 | |
| Welle Mit Zahnrad | ||||
| 10 | 1609390259 | 49.56 | 58.98 | |
| Lagerbuchse | ||||
| 11 | 1609390260 | 0.83 | 0.99 | |
| Getriebegehäuse | ||||
| 12 | 1609390261 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 1609390289 | |||
| Zylinderschraube Ø 4x25 MM | ||||
| 14 | 1609390262 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 15 | 1609390238 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 1609390239 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 17 | 1609390265 | |||
| Ölbehälter | ||||
| 18 | 1609390266 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 19 | 1609390267 | |||
| Unterlegscheibe DIN 125-A 8,4-ST | ||||
| 20 | 2916011016 | 0.83 | 0.99 | |
| Sechskantmutter M8 LINKSGEWINDE | ||||
| 21 | 1609390268 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 23 | 1609390448 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 24 | 1609390271 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 2916680009 | |||
| Sechskantmutter DIN 934-M8-8-A | ||||
| 26 | 2915011009 | 1.94 | 2.31 | |
| Gehäusehälfte | ||||
| 27 | 1609390272 | 0.83 | 0.99 | |
| Linsenschraube DIN 7985-M3x6-4.8 | ||||
| 28 | 2910641048 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 29 | 1609390288 | |||
| Bürstenhalter | ||||
| 30 | 1609390264 | 0.83 | 0.99 | |
| Netzanschlussleitung EU 230V 0,55m 2 x 1,0mm H07 | ||||
| 31 | 1604460242 | 6.54 | 7.78 | |
| Tülle | ||||
| 32 | 1609390270 | 1.70 | 2.02 | |
| Befestigungsschelle | ||||
| 33 | 1609390273 | 0.83 | 0.99 | |
| Entstörfilter | ||||
| 35 | 1609390274 | 6.54 | 7.78 | |
| Ein/Aus-Schalter | ||||
| 36 | 1609390275 | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 1609390276 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38 | 1609390277 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 1609390278 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 40 | 1609390279 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 41 | 1609390280 | |||
| Rillenkugellager 10x26x8 | ||||
| 42 | 1900905127 | 22.36 | 26.61 | |
| Senkschraube M 3x10 DIN 963-5.8 | ||||
| 43 | 2910771052 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45 | 1609390282 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 48 | 1609390283 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 49 | 1609390284 | |||
| Federring B 3 DIN 127 | ||||
| 52 | 2916680003 | 0.83 | 0.99 | |
| Typschild | ||||
| 60 | 1601110164 | 0.83 | 0.99 | |
| Klebeschild | ||||
| 61 | 1601110173 | 0.83 | 0.99 | |
| Hinweisschild | ||||
| 62 | 1601110170 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 650 | 1609390449 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 651 | 1907950507 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 652 | 1907959050 | |||
