Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603224003 ( PKS46 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

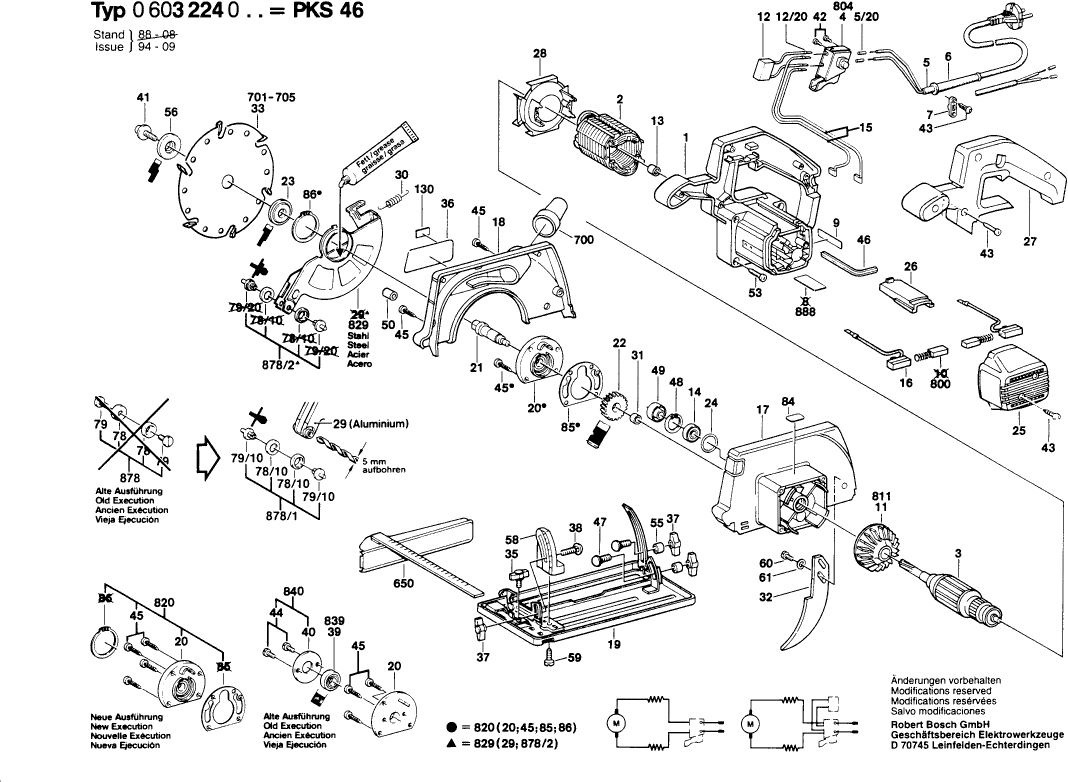

Zeichnungen der Bosch 0603224003 ( PKS46 )
Teileliste der Bosch 0603224003 ( PKS46 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse GRUEN | ||||
| 1 | 1605108137 | 13.93 | 16.58 | |
| Polschuh 240V | ||||
| 2 | 1604220194 | 20.42 | 24.30 | |
| Anker 220V | ||||
| 3 | 1604010183 | 44.82 | 53.34 | |
| Schalter | ||||
| 4 | 2607200367 | 5.33 | 6.34 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 5 | 1607000386 | 15.71 | 18.69 | |
| Aderendhülse DIN 46 228-A1-6 | ||||
| 5/20 | 1900452012 | 0.83 | 0.99 | |
| Tülle Ø6,4-ø7,5x75 Mm | ||||
| 6 | 1600703016 | 0.83 | 0.99 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 2601110601 | 1.18 | 1.40 | |
| Lüfter | ||||
| 11 | 2606610049 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 1607328028 | |||
| Flachstecker | ||||
| 12/20 | 2601355007 | 1.18 | 1.40 | |
| Nadelhülse Ø7 MM | ||||
| 13 | 2600910006 | 2.71 | 3.22 | |
| Rillenkugellager 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.78 | |
| Verbindungsleitung L = 278 MM BLAU | ||||
| 15 | 2604448012 | 1.18 | 1.40 | |
| Verbindungskabel | ||||
| 15 | 2604448059 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 2604465054 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 17 | 1605806420 | |||
| Abdeckhaube | ||||
| 18 | 1605510163 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 19 | 1608000106 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 20 | 1607000218 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 21 | 1603124114 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 22 | 1606320080 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 23 | 1605703083 | |||
| O-Ring 24,0x1,5 MM | ||||
| 24 | 1610210013 | 1.70 | 2.02 | |
| Verschlussdeckel GRUEN | ||||
| 25 | 1605500139 | 2.71 | 3.22 | |
| Abdeckschiene GRUEN | ||||
| 26 | 1601099017 | 1.18 | 1.40 | |
| Griffschale GRUEN | ||||
| 27 | 1605500141 | 8.45 | 10.06 | |
| Luftleitring | ||||
| 28 | 1600591008 | 1.70 | 2.02 | |
| Zugfeder | ||||
| 30 | 1604650010 | 0.83 | 0.99 | |
| Sinterbuchse J6G7x10R6x6DIN1850 | ||||
| 31 | 1900301007 | 2.71 | 3.22 | |
| Spaltkeil | ||||
| 32 | 1600025015 | 3.31 | 3.94 | |
| Flügelschraube M6 | ||||
| 35 | 1603480018 | 1.70 | 2.02 | |
| Firmenschild | ||||
| 36 | 1601110491 | 1.18 | 1.40 | |
| Sechskantmutter | ||||
| 37 | 2610387875 | 1.94 | 2.31 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 38 | 2910281201 | 0.83 | 0.99 | |
| Spannscheibe | ||||
| 40 | 1600132003 | 1.18 | 1.40 | |
| Innensechskantschraube M6x14 MM | ||||
| 41 | 1603414007 | 1.18 | 1.40 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 42 | 2603410001 | 1.18 | 1.40 | |
| Blechschraube DIN7981-ST3,9x16-C-Z | ||||
| 43 | 2912401019 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-AM4x5-8.8 | ||||
| 44 | 2910021115 | 0.83 | 0.99 | |
| Torx-Linsenschraube M4x12 | ||||
| 45 | 2610386516 | 1.18 | 1.40 | |
| Gewindefurchschraube DIN 7500-M 4x12 | ||||
| 45 | 2914491409 | 0.83 | 0.99 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 46 | 1907950006 | 3.12 | 3.71 | |
| Innensechskantschlüssel | ||||
| 46 | 2610364015 | 2.71 | 3.22 | |
| Flachrundschraube DIN 603-M6x25 | ||||
| 47 | 2910281203 | 1.94 | 2.31 | |
| Sicherungsring DIN 472-24x1,2 MM | ||||
| 48 | 2916660008 | 1.70 | 2.02 | |
| Dichtbuchse | ||||
| 49 | 1600328029 | 1.94 | 2.31 | |
| Gummipuffer | ||||
| 50 | 1600305001 | 0.83 | 0.99 | |
| Gewindefurchschraube TT M5x16 MM | ||||
| 53 | 1603435021 | 0.83 | 0.99 | |
| Distanzbuchse | ||||
| 55 | 1600309010 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 56 | 1605703082 | |||
| Gehrungswinkel | ||||
| 58 | 1608190010 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 59 | 2910211017 | |||
| Innensechskantschraube DIN 912-M6x12-8.8 | ||||
| 60 | 2910141193 | 0.83 | 0.99 | |
| Unterlegscheibe DIN 433-6,4-ST 50 | ||||
| 61 | 2916011013 | 0.83 | 0.99 | |
| Parallelanschlag | ||||
| 650 | 2608005036 | 6.54 | 7.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 700 | 1600499005 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 701 | 2608640122 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 705 | 2608640126 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 800 | 1607014117 | |||
| Ein/Aus-Schalter | ||||
| 804 | 1607000231 | 13.93 | 16.58 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 820 | 1607000218 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 829 | 1605510168 | |||
| Rillenkugellager 12x28x8 | ||||
| 839 | 1900905121 | 13.93 | 16.58 | |
| Teilesatz | ||||
| 840 | 1607000219 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 878 | 1607000205 | |||
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
