Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603331003 ( PKS66 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

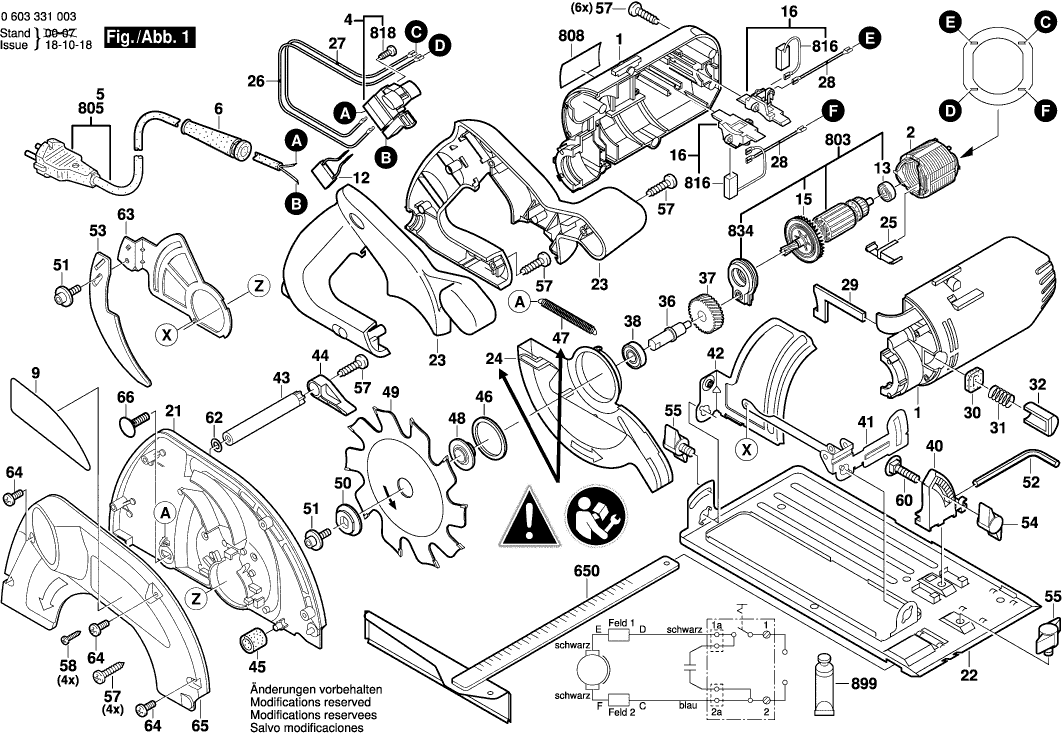

Zeichnungen der Bosch 0603331003 ( PKS66 )
Teileliste der Bosch 0603331003 ( PKS66 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse GRUEN | ||||
| 1 | 1605108218 | 18.19 | 21.65 | |
| Polschuh 230V | ||||
| 2 | 1619P08345 | 23.75 | 28.26 | |
| Schalter | ||||
| 4 | 1607200198 | 12.41 | 14.77 | |
| Tülle Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.31 | |
| Firmenschild | ||||
| 9 | 1601118B09 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 1607328028 | |||
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Lüfter | ||||
| 15 | 1606610145 | 2.24 | 2.67 | |
| Bürstenplatte | ||||
| 16 | 1604336040 | 5.83 | 6.94 | |
| Schutzhaube | ||||
| 21 | 1605510300 | 36.85 | 43.85 | |
| Grundplatte | ||||
| 22 | 1608000119 | 11.88 | 14.14 | |
| Handgriff | ||||
| 23 | 1605500217 | 13.93 | 16.58 | |
| Pendelschutzhaube | ||||
| 24 | 1605510271 | 11.88 | 14.14 | |
| Kontaktfeder | ||||
| 25 | 1601290010 | 1.18 | 1.40 | |
| Verbindungsleitung | ||||
| 26 | 1604449018 | 1.70 | 2.02 | |
| Verbindungsleitung | ||||
| 27 | 1604449015 | 1.70 | 2.02 | |
| Verbindungsleitung | ||||
| 28 | 1604449013 | 1.18 | 1.40 | |
| Sperrklinke | ||||
| 29 | 1601900005 | 1.70 | 2.02 | |
| Filzdichtung | ||||
| 30 | 1601015033 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 31 | 1604610018 | 1.18 | 1.40 | |
| Druckknopf | ||||
| 32 | 1603231019 | 1.18 | 1.40 | |
| Antriebswelle | ||||
| 36 | 1603124133 | 7.58 | 9.02 | |
| Stirnrad | ||||
| 37 | 1606320600 | 4.70 | 5.59 | |
| Rillenkugellager 12x28x8 | ||||
| 38 | 1600905031 | 5.33 | 6.34 | |
| Gehrungswinkel | ||||
| 40 | 1608190024 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 41 | 1601329034 | |||
| Führungsbügel | ||||
| 42 | 1601329035 | 4.70 | 5.59 | |
| Abstandshülse | ||||
| 43 | 1600360003 | 4.70 | 5.59 | |
| Spannhebel | ||||
| 44 | 1602002006 | 1.18 | 1.40 | |
| Gummipuffer | ||||
| 45 | 1600305001 | 0.83 | 0.99 | |
| Klemmring | ||||
| 46 | 1600102025 | 1.18 | 1.40 | |
| Zugfeder | ||||
| 47 | 1604650015 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 48 | 1605703126 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 49 | 1608640086 | |||
| Spannscheibe | ||||
| 50 | 1605703107 | 2.71 | 3.22 | |
| Innensechskantschraube M6x14 MM | ||||
| 51 | 1603414007 | 1.18 | 1.40 | |
| Winkelschraubendreher Din 911-sw5 Schwarz | ||||
| 52 | 1907950006 | 3.12 | 3.71 | |
| Innensechskantschlüssel | ||||
| 52 | 2610364015 | 2.71 | 3.22 | |
| Spaltkeil | ||||
| 53 | 1600025021 | 4.70 | 5.59 | |
| Flügelmutter M6 | ||||
| 54 | 1603339006 | 1.70 | 2.02 | |
| Flügelschraube M6 | ||||
| 55 | 1603480018 | 1.70 | 2.02 | |
| Schraube 4x16 | ||||
| 57 | 2603490022 | 0.83 | 0.99 | |
| Linsenkopfschraube 3x10 ST | ||||
| 58 | 1613435034 | 0.83 | 0.99 | |
| Flachrundschraube DIN 603-M6x20 | ||||
| 60 | 2910281201 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 62 | 2916011894 | 0.83 | 0.99 | |
| Trägerplatte | ||||
| 63 | 1600098006 | 5.83 | 6.94 | |
| Torx-Linsenschraube M4x12 | ||||
| 64 | 2610386516 | 1.18 | 1.40 | |
| Gewindefurchschraube DIN 7500-M 4x12 | ||||
| 64 | 2914491409 | 0.83 | 0.99 | |
| Deckel | ||||
| 65 | 1605510301 | 20.42 | 24.30 | |
| Flachrundschraube M6x2-P1x20 | ||||
| 66 | 1603434009 | 0.83 | 0.99 | |
| Parallelanschlag | ||||
| 650 | 2608005036 | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 803 | 1604010772 | |||
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 816 | 1607014176 | 10.73 | 12.77 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 818 | 2603410001 | 1.18 | 1.40 | |
| Lagerbrücke | ||||
| 834 | 1605808070 | 9.53 | 11.34 | |
| Fetttube 225 ML | ||||
| 899 | 1605430003 | 29.75 | 35.40 | |
