Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603246470 ( PSB420RE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

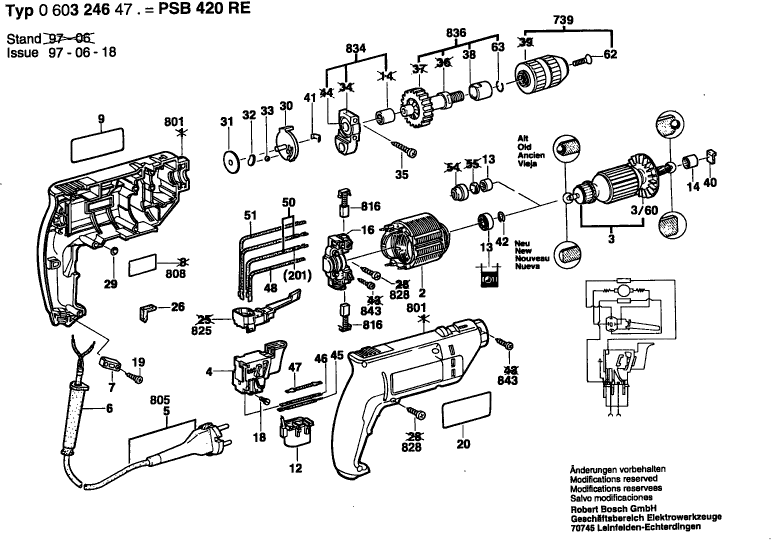

Zeichnungen der Bosch 0603246470 ( PSB420RE )
Teileliste der Bosch 0603246470 ( PSB420RE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 2 | 2604220423 | |||
| Anker 220-240V | ||||
| 3 | 2604010707 | 36.85 | 43.85 | |
| VENTIL | ||||
| 3/60 | 1619P11262 | 2.24 | 2.67 | |
| Schalter | ||||
| 4 | 2607200202 | 33.45 | 39.81 | |
| Tülle Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.67 | |
| Leitungshalter | ||||
| 7 | 2601035001 | 1.18 | 1.40 | |
| Klebeschild SONNENSEITE | ||||
| 9 | 2601118031 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 2607329114 | |||
| Rillenkugellager 8x19x6 | ||||
| 13 | 2600905046 | 8.45 | 10.06 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Nadellager Ø8x8 MM | ||||
| 14 | 2600917003 | 2.24 | 2.67 | |
| Bürstenplatte | ||||
| 16 | 2609992606 | 12.41 | 14.77 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 18 | 2603410001 | 1.18 | 1.40 | |
| Schraube 4x16 | ||||
| 19 | 2603490022 | 0.83 | 0.99 | |
| Klebeschild SCHATTENSEITE | ||||
| 20 | 2601110560 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 26 | 2601022000 | |||
| O-Ring 5,0x1,5 MM | ||||
| 29 | 1900210000 | 1.18 | 1.40 | |
| Schaltscheibe | ||||
| 30 | 2601990000 | 0.83 | 0.99 | |
| Stützscheibe | ||||
| 31 | 2600100034 | 0.83 | 0.99 | |
| Druckplatte | ||||
| 32 | 2600025005 | 0.83 | 0.99 | |
| Kugel DIN 5401-6 G28 | ||||
| 33 | 1903230011 | 1.94 | 2.31 | |
| Linsenschraube DIN 7985-M4x25-8.8 | ||||
| 35 | 2910951132 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38 | 2600301013 | |||
| Druckplatte | ||||
| 40 | 2601330005 | 1.18 | 1.40 | |
| Tellerfeder | ||||
| 41 | 2601290014 | 0.83 | 0.99 | |
| Distanzring | ||||
| 42 | 2600209004 | 1.94 | 2.31 | |
| Erdleitung | ||||
| 45 | 2604448103 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 46 | 2604448060 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 47 | 2604448045 | |||
| Verbindungsleitung L=88 MM WEISS | ||||
| 48 | 2604448034 | 1.18 | 1.40 | |
| Verbindungskabel L=73 MM WEISS | ||||
| 50 | 2604448115 | 0.83 | 0.99 | |
| Verbindungsleitung L=103 MM BLAU | ||||
| 51 | 2604448132 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 62 | 2603421213 | |||
| Sprengring | ||||
| 63 | 2604601004 | 1.18 | 1.40 | |
| Torx-Linsenschraube 3x18 | ||||
| 64 | 2603490018 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 739 | 2608572030 | |||
| Sechskantschraube M6x45 DIN 931-8.8 | ||||
| 780/20 | 2911001211 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 780/30 | 2915191006 | |||
| Gehäuseschale GRUEN | ||||
| 801 | 2605104837 | 8.45 | 10.06 | |
| Netzanschlussleitung EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.69 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 816 | 2604321905 | 8.45 | 10.06 | |
| Rastkappe | ||||
| 816/06 | 2601322013 | 1.18 | 1.40 | |
| Rastkappe | ||||
| 816/06 | 2601329051 | 1.18 | 1.40 | |
| Umschalter | ||||
| 825 | 2607200231 | 12.41 | 14.77 | |
| Blechschraube DIN 7981-3,9x19-C-Z-ST | ||||
| 828 | 2912401020 | 0.83 | 0.99 | |
| Lagerbuchse | ||||
| 834 | 2605807917 | 12.41 | 14.77 | |
| Bohrspindel Z= 45 | ||||
| 836 | 2606135910 | 18.19 | 21.65 | |
| Blechschraube DIN 7981-ST2,9x13-C-H | ||||
| 843 | 2910611006 | 1.18 | 1.40 | |
