Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603274103 ( PSM150 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0603274103 ( PSM150 )

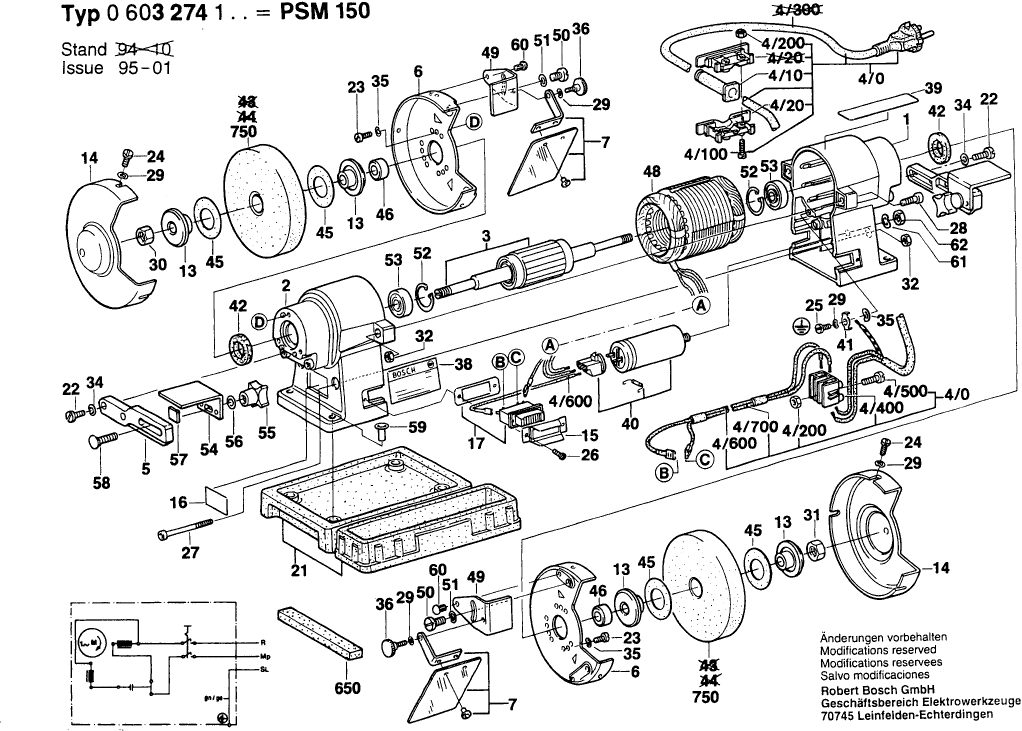

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0603274103 ( PSM150 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Nicht mehr lieferbar, kein Ersatz
1 1609201439

Nicht mehr lieferbar, kein Ersatz
2 1609201440

Läufer Ohne Wicklung
3 1609201441 20.42 24.30

Nicht mehr lieferbar, kein Ersatz
4 1609202680

Tülle Ø6,4-ø7,5x75 Mm
4/10 1600703016 0.83 0.99

Zylinderschraube DIN 84-AM3x12-8.8
4/100 2910021054 0.83 0.99

Sechskantmutter DIN 934-M 3-m-8
4/200 2915011003 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
4/400 1609201562

Zylinderschraube DIN 84-AM3X14-5.8
4/500 2910011058 0.83 0.99

Verbindungsleitung BLAU
4/600 1609201563 0.83 0.99

Verbindungsleitung ROT
4/700 1609201564 0.83 0.99

Befestigungsleiste
5 1609201753 10.73 12.77

Schutzhaube Ø 150 MM
6 1609201754 15.71 18.69

Nicht mehr lieferbar, kein Ersatz
7 1609201445

Aufspannflansch
13 1609201755 4.70 5.59

Schutzhaube Ø 150 MM
14 1609201756 12.41 14.77

Nicht mehr lieferbar, kein Ersatz
15 1609201449

Typschild
16 1601107018 0.83 0.99

Ein/Aus-Schalter
17 1609201452 4.70 5.59

Nicht mehr lieferbar, kein Ersatz
21 1609201652

Zylinderschraube DIN 84-AM5x15-5.8
22 2910011157 0.83 0.99

Zylinderschraube Din 84-am4x12-8.8
23 2910021122 1.70 2.02

Zylinderschraube DIN 84-AM4x8-8.8
24 2910021118 0.83 0.99

Zylinderschraube DIN 84-AM4x8-CuZn
25 2910034118 0.83 0.99

Zylinderschraube Din 84-am3x8-8.8
26 2910021050 0.83 0.99

Innensechskantschraube
27 1617000121 0.83 0.99

Innensechskantschraube DIN 912-M5X16-8.8
28 2910141158 0.83 0.99

Federscheibe DIN 137-A 4-ST
29 2916060005 0.83 0.99

Sechskantmutter DIN 934-M12 LINKSGEWINDE
30 1609201457 1.18 1.40

Sechskantmutter DIN 934-M12-m-8
31 2915011011 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
32 2915011006

Nicht mehr lieferbar, kein Ersatz
34 2916060006

Federscheibe DIN 137-A 4-ST
35 2916060005 0.83 0.99

Rändelschraube M 4x6 DIN 464-5.8
36 2912501116 1.94 2.31

Klebeschild
38 1601110382 0.83 0.99

Hinweisschild
39 1601110299 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
40 1609202554

Nicht mehr lieferbar, kein Ersatz
41 1609202381

Nicht mehr lieferbar, kein Ersatz
42 1609201458

Spannscheibe
45 1609201758 1.18 1.40

Distanzbuchse
46 1609201759 1.70 2.02

Nicht mehr lieferbar, kein Ersatz
48 1609201456

Schutzwinkel
49 1609201455 2.24 2.67

Flachkopfschraube DIN 85-AM6x8-4.8
50 2910095189 0.83 0.99

Federscheibe DIN 137-A 6-ST
51 2916060007 0.83 0.99

Sicherungsbügel DIN 472-32x1,2 MM
52 2916660013 1.70 2.02

Rillenkugellager 12x32x10
53 1900905231 26.84 31.94

Nicht mehr lieferbar, kein Ersatz
54 1609201760

Kreuzgriff M5
55 1603349016 0.83 0.99

Unterlegscheibe Din 433-5,3-st
56 2916011011 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
57 1609201761

Flachrundschraube DIN 603-M5x20
58 2910281162 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
59 1609201762

Halbrundkerbnagel DIN 1476-3x5-ST
60 2917720073 0.83 0.99

Zahnscheibe DIN 6797-J8,2-FST
61 2916040008 0.83 0.99

Sechskantmutter DIN 439-BM8-04
62 2915051107 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
750 1609201649

Nicht mehr lieferbar, kein Ersatz
751 1609201650

Nicht mehr lieferbar, kein Ersatz
752 1609201651

Nicht mehr lieferbar, kein Ersatz
753 1607929000
