Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603260408 ( PSP260 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0603260408 ( PSP260 )

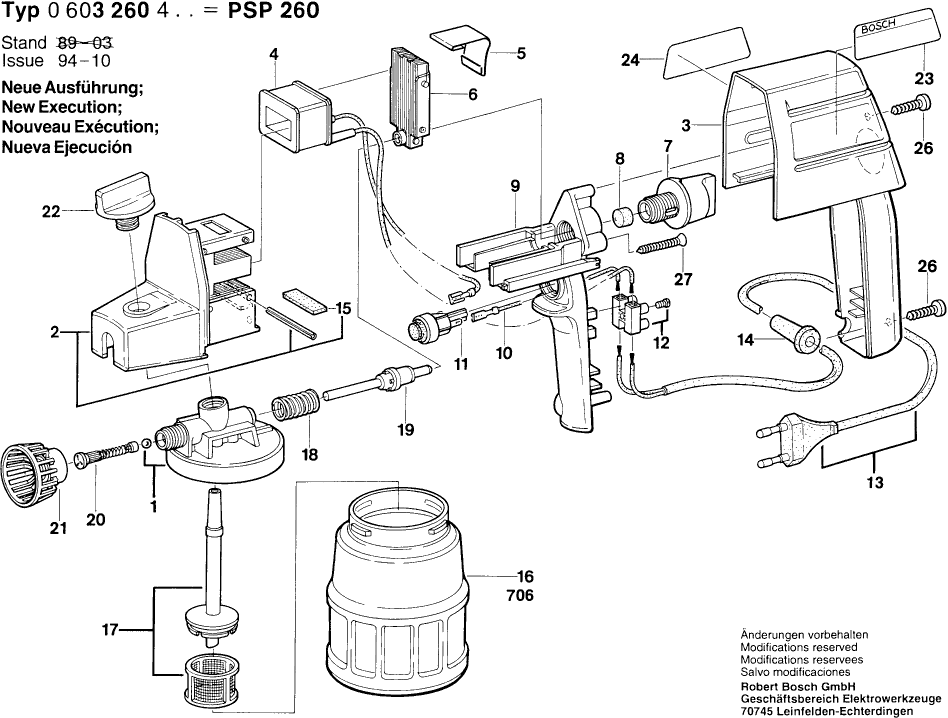

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 0603260408 ( PSP260 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Pumpengehäuse
1 1609390543 67.25 80.03

Motorhalter
2 1609390462 15.71 18.69

Gehäusedeckel GRUEN
3 1609390551 18.19 21.65

Stromspule 230V
4 1609390463 26.84 31.94

Blattfeder
5 1609390549 1.70 2.02

Schwinganker
6 1609390344 15.71 18.69

Einstellschraube
7 1609390345 5.33 6.34

Gummipuffer
8 1609390346 2.24 2.67

Handgriff
9 1609390347 12.41 14.77

Elektr Leitung
10 1609390360 3.31 3.94

Ein/Aus-Schalter
11 1609390544 11.88 14.14

Anschlussklemme 2-POLIG
12 1609390042 1.18 1.40

Netzanschlussleitung
13 1609390043 13.93 16.58

Tülle
14 1609390048 1.94 2.31

Gummipuffer
15 1609390353 2.71 3.22

Farbbecher
16 1609390460 8.45 10.06

Saugrohr
17 1609390209 9.53 11.34

Druckfeder
18 1609390348 4.10 4.88

Pumpenkolben
19 1609390464 10.73 12.77

Saug-Druckventil
20 1609390465 7.58 9.02

Nicht mehr lieferbar, kein Ersatz
21 1609390541

Flügelschraube
22 1609390350 8.45 10.06

Klebeschild
23 1601110233 1.94 2.31

Typschild
24 1601110658 1.94 2.31

Linsenschraube DIN 7985-M 4x16-4.8-Z
26 2912301126 1.18 1.40

Blechschraube DIN 7972-BZ3,9x16
26 2910601119 0.83 0.99

Zylinderschraube
27 1609390351 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
650 1609200248

Nicht mehr lieferbar, kein Ersatz
700 1609390540

Nicht mehr lieferbar, kein Ersatz
701 1609390542

Nicht mehr lieferbar, kein Ersatz
702 1609390021

Nicht mehr lieferbar, kein Ersatz
703 1609390357

Nicht mehr lieferbar, kein Ersatz
704 1609390358

Nicht mehr lieferbar, kein Ersatz
705 1609390359

Nicht mehr lieferbar, kein Ersatz
706 1609390458

Behälterdeckel
707 1609390459 5.83 6.94

Befestigungshalter
708 1607000167 23.75 28.26

Nicht mehr lieferbar, kein Ersatz
709 1609390045
