Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603K11001 ( PST18LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3603K11001 ( PST18LI )

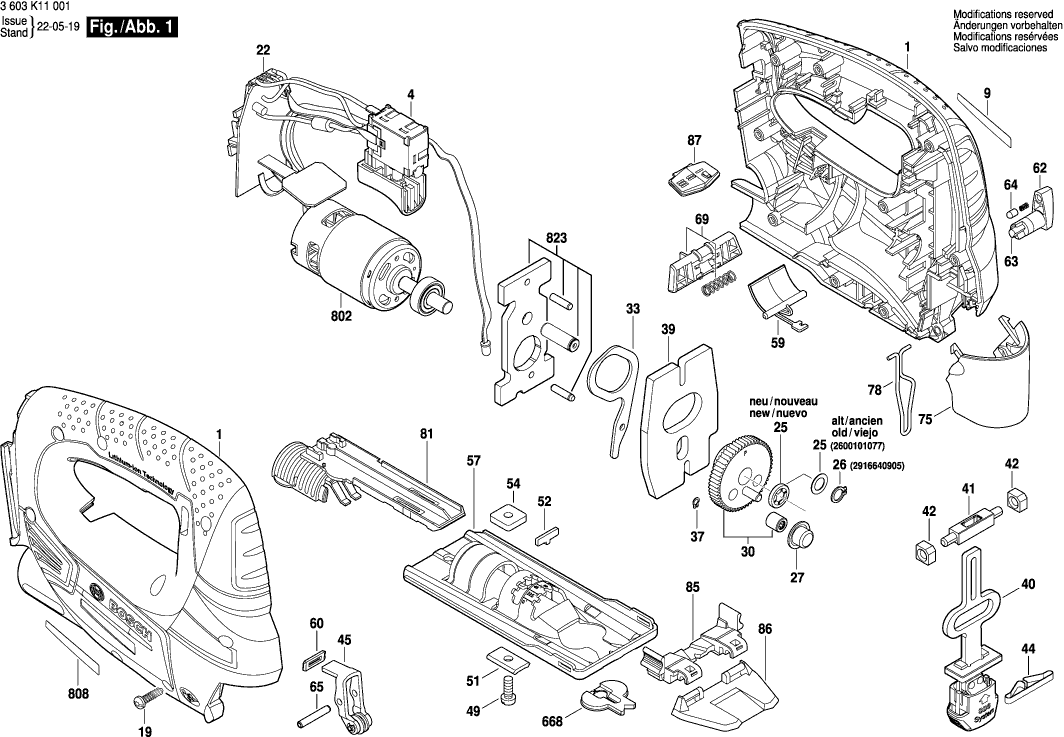

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3603K11001 ( PST18LI )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse
1 2609004219 23.75 28.26

Ein/Aus-Schalter
4 2607202172 18.19 21.65

Firmenschild PST 18 LI
9 160111A150 1.94 2.31

Schraube 4x16
19 2603490022 0.83 0.99

Leiterplatte
22 2609004221 49.56 58.98

Haltescheibe
25 1600A023S8 1.18 1.40

Ausgleichscheibe 0,5 MM
25 2600101077 1.18 1.40

Sicherungsring 8x0,8 N31A MR7
26 2916640905 1.18 1.40

Nadelhülse
27 2600914022 5.33 6.34

Exzenterzahnrad
30 2609003655 8.45 10.06

Gabelhebel
33 2609003444 1.94 2.31

Ausgleichscheibe 0,5 MM
36 2600100588 1.18 1.40

Haltescheibe
37 1600A008C6 0.83 0.99

Sicherungsring DIN 471-4x0,4-FSt
37 2916640001 0.83 0.99

Ausgleichgewicht
39 2609003452 5.33 6.34

Hubstange
40 2609003490 15.71 18.69

Gleitlager
41 2609003638 1.70 2.02

Einlage
42 2609003450 0.83 0.99

Druckfeder
44 2604613004 1.18 1.40

Druckfeder
44 160461201E 1.10 1.31

Rollenhebel
45 2609001608 8.45 10.06

Zylinderschraube
49 2603413034 1.18 1.40

Profilleiste
51 2602317052 1.70 2.02

Einstellstift
52 2601030166 1.18 1.40

Befestigungsplatte
54 2600040003 1.70 2.02

Sockelplatte
57 2609004368 7.58 9.02

Federblech
59 2609004225 1.94 2.31

Abdichtplatte
60 2601015077 1.18 1.40

Umschalter
62 2609003447 1.18 1.40

Schaltwelle
63 2609003508 1.94 2.31

Rastkappe
64 2600590006 1.18 1.40

Zylinderstift
65 2609002725 0.83 0.99

Hebel
69 2609004921 1.70 2.02

Abdeckhaube
75 2609004220 1.70 2.02

Schutzbügel SCHWARZ
78 2609003350 1.18 1.40

Sägeblattdepot
81 2608040231 4.70 5.59

Halter
85 2609003509 2.24 2.67

Sichtfenster
86 2609003510 3.31 3.94

Ladezustandsanzeiger
87 2609004226 1.70 2.02

Akku-Paket PBA 18V 2,5 Ah W-B
91 2607337199 81.47 96.95

Akku-Paket PBA 18V 2,5Ah W-B 45Wh
91 1607A350RU 73.72 87.73

Akku-Paket PBA 18V/1,5 Ah W-A
91 2607337187 57.10 67.95

Batteriepack PBA 18V / 1,5 Ah W-A
91 1607A350JM 55.25 65.75

Ladegerät GB AL 1830 CV 230/14,4-18V 1h
653 2607225967 67.25 80.03

Ladegerät AUS AL 1830 CV 230/14,4-18V 1h
653 2607225969 67.25 80.03

Schnell-Lader EU AL 2215 CV 230/14,4-18V, 1h
653 2607225471 55.25 65.75

Schnell-Lader EU AL 1830 CV 230/14,4-18V 1h
653 2607225965 44.82 53.34

Schnell-Lader CN GAL 1230 CV 220/12 V
653 2607226385 29.75 35.40

Schnell-Lader CN GAL 1230 CV 220/12 V
653 2607226387 29.75 35.40

Spanreissschutz
668 2601016065 4.10 4.88

Gleichstrommotor 18V
802 2609004731 55.25 65.75

Typschild
808 160111A2KU 1.94 2.31

Lagerbrücke
823 2609004583 10.73 12.77
