Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603CA0502 ( PST750PE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3603CA0502 ( PST750PE )

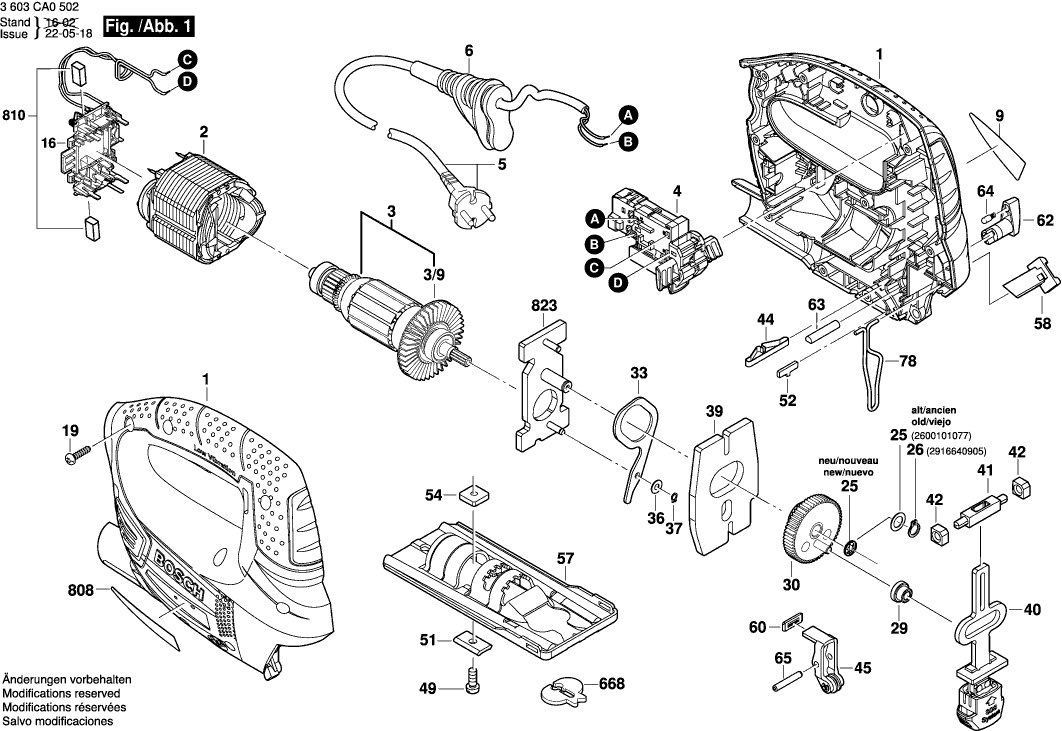

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3603CA0502 ( PST750PE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gehäuse GRUEN
1 2609003432 15.71 18.69

Polschuh
2 2609007838 11.88 14.14

Nicht mehr lieferbar, kein Ersatz
3 2609003433

Lüfter
3/9 2609002159 1.70 2.02

Schalter
4 1607200239 13.93 16.58

Netzanschlussleitung EU 2,7m 2 x 0,75mm H05 VV-F
5 2604460260 11.88 14.14

Tülle Ø6,4-Ø7,2x76 MM
6 2609003080 1.18 1.40

Firmenschild PST 750 PE
9 2609004934 1.94 2.31

Firmenschild PST Universal
9 161111C04B 1.94 2.31

Bürstenhalter
16 2609006437 10.73 12.77

Schraube 4x16
19 2603490022 0.83 0.99

Haltescheibe
25 1600A023S8 1.18 1.40

Ausgleichscheibe 0,5 MM
25 2600101077 1.18 1.40

Sicherungsring 8x0,8 N31A MR7
26 2916640905 1.18 1.40

Nadelhülse
29 2600914022 5.33 6.34

Exzenterzahnrad
30 2609003655 8.45 10.06

Gabelhebel
33 2609003444 1.94 2.31

Ausgleichscheibe 0,5 MM
36 2600100588 1.18 1.40

Sicherungsring DIN 471-4x0,4-FSt
37 2916640001 0.83 0.99

Ausgleichgewicht
39 2609003452 5.33 6.34

Hubstange
40 2609003490 15.71 18.69

Gleitlager
41 2609003638 1.70 2.02

Einlage
42 2609003450 0.83 0.99

Druckfeder
44 2604613004 1.18 1.40

Druckfeder
44 160461201E 1.10 1.31

Rollenhebel
45 2609001608 8.45 10.06

Zylinderschraube
49 2603413034 1.18 1.40

Profilleiste
51 2602317052 1.70 2.02

Einstellstift
52 2601030166 1.18 1.40

Befestigungsplatte
54 2600040003 1.70 2.02

Sockelplatte
57 2609004368 7.58 9.02

Schaltschieber ROT
58 2609003448 1.18 1.40

Abdichtplatte
60 2601015077 1.18 1.40

Umschalter
62 2609003447 1.18 1.40

Schaltwelle
63 2609003508 1.94 2.31

Rastkappe
64 2600590006 1.18 1.40

Zylinderstift
65 2609002725 0.83 0.99

Schutzbügel SCHWARZ
78 2609003350 1.18 1.40

Spanreissschutz
668 2601016065 4.10 4.88

Typschild
808 160111A2K3 1.94 2.31

Kohlebürstensatz
810 2610391290 6.54 7.78

Lagerbrücke
823 2609004583 10.73 12.77
