Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603265403 ( PTK23E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 0603265403 ( PTK23E )

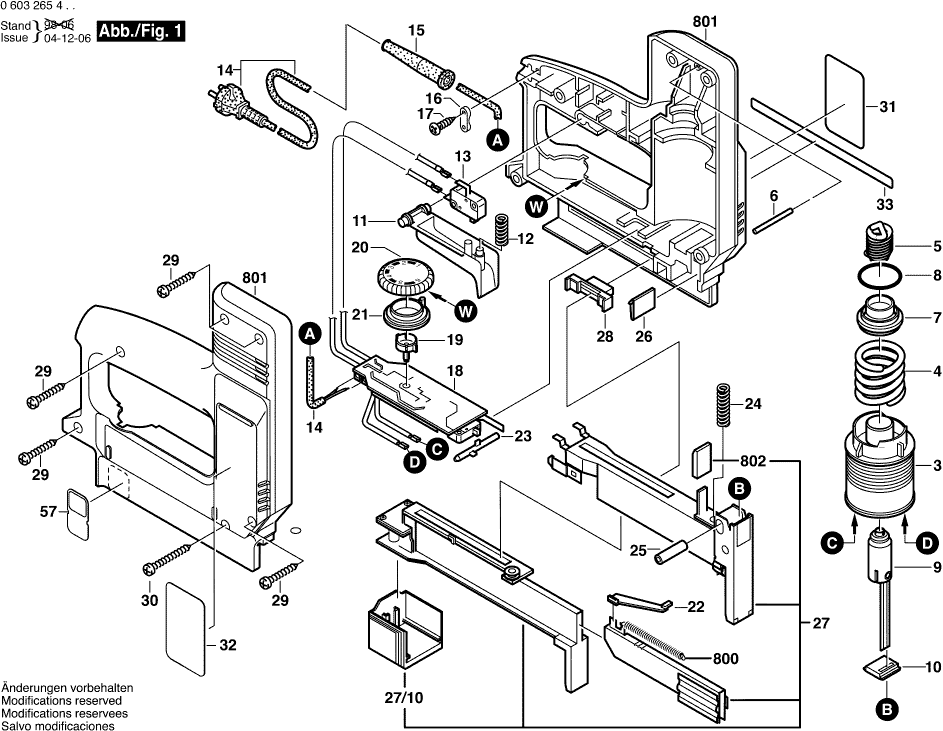

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 0603265403 ( PTK23E )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Magnetspule
3 1609202582 44.82 53.34

Druckfeder
4 1609202583 1.94 2.31

Zugfeder
5 1609202584 2.71 3.22

Zylinderstift
6 1609202585 1.18 1.40

Anschlagring
7 1609202586 1.18 1.40

O-Ring
8 1609202587 1.18 1.40

Stössel
9 1609202588 23.75 28.26

Dämpfungsplatte
10 1609202589 0.83 0.99

Abzugsbügel
11 1609202590 0.83 0.99

Druckfeder
12 2604611013 0.83 0.99

Ein/Aus-Schalter
13 1609202591 6.54 7.78

Nicht mehr lieferbar, kein Ersatz
14 1607000389

Tülle Ø6,4-ø7,5x75 Mm
15 1600703016 0.83 0.99

Leitungshalter
16 1609202592 1.18 1.40

Blechschraube
17 1609202593 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
18 1609202594

Mitnehmerstift
19 2603239003 1.18 1.40

Drehgriff
20 2600021001 2.71 3.22

Halteplatte
21 2600223001 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
22 1609202595

Andrückhebel
23 1609202596 1.18 1.40

Druckfeder
24 1609202597 1.18 1.40

Anschlagbuchse
25 2600300021 1.94 2.31

Biegeformfeder
26 2601329009 1.18 1.40

Magazin
27 1609202598 168.86 200.94

Griff
27/10 1609203350 4.10 4.88

Schiebeknopf
28 1609202599 1.18 1.40

Blechschraube
29 1609202600 1.70 2.02

Blechschraube
30 1609202601 1.18 1.40

Typschild
31 1601118046 1.94 2.31

Klebeschild
32 1601118818 2.24 2.67

Klebeschild
33 1601118048 1.70 2.02

Klebeschild
57 1601118819 2.71 3.22

Zugfeder
800 1609203P24 1.94 2.31

Gehäuseschale GRUEN
801 1609202581 23.75 28.26

Schaltplatte
802 1609203P25 1.18 1.40
