Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3603C47000 ( PWS10-125CE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

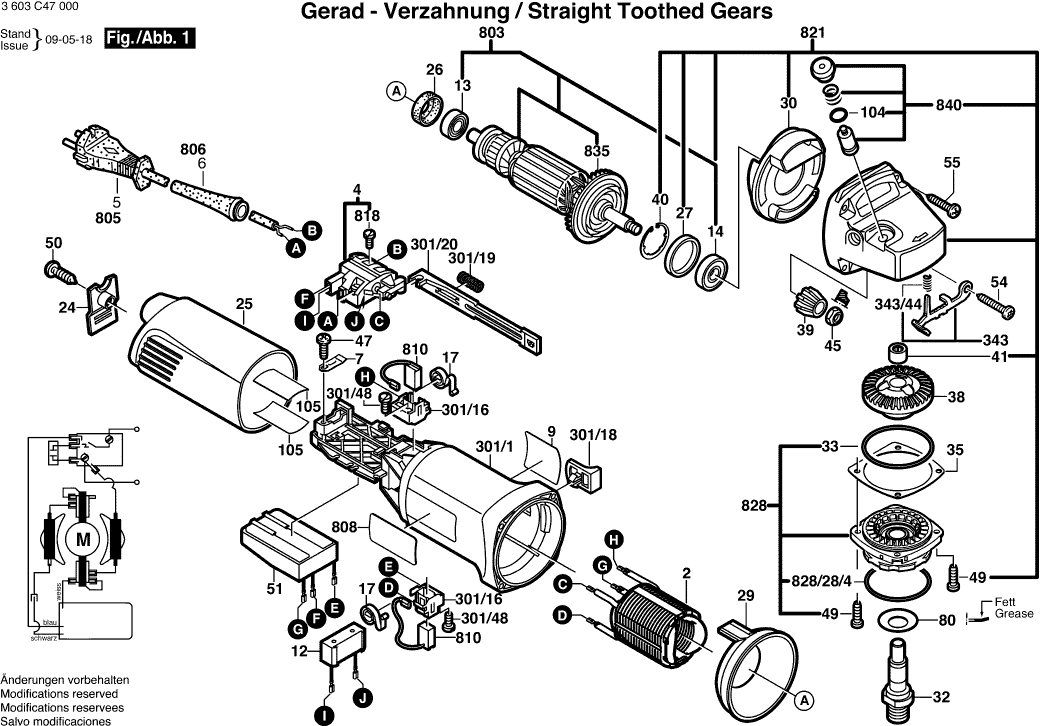

Zeichnungen der Bosch 3603C47000 ( PWS10-125CE )
Teileliste der Bosch 3603C47000 ( PWS10-125CE )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Polschuh | ||||
| 2 | 1607000F0P | 26.84 | 31.94 | |
| Polschuh 220-240V | ||||
| 2 | 1604220459 | 13.11 | 15.60 | |
| Ein/Aus-Schalter | ||||
| 4 | 1607200086 | 8.45 | 10.06 | |
| Tülle Ø6,4-Ø7,2x67 MM | ||||
| 6 | 1600703030 | 1.94 | 2.31 | |
| Befestigungsschelle | ||||
| 7 | 1601302017 | 0.83 | 0.99 | |
| Firmenschild PWS 10-125 CE | ||||
| 9 | 1601118490 | 0.83 | 0.99 | |
| Entstörfilter | ||||
| 12 | 1607328042 | 5.33 | 6.34 | |
| Kugellager 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.88 | |
| Rillenkugellager 8x22x7 | ||||
| 14 | 1600905032 | 4.70 | 5.59 | |
| Spiralfeder | ||||
| 17 | 1604652013 | 1.18 | 1.40 | |
| Deckel GRUEN | ||||
| 24 | 1605500238 | 1.70 | 2.02 | |
| Gehäusedeckel GRUEN | ||||
| 25 | 1605500239 | 8.45 | 10.06 | |
| Gummiring | ||||
| 26 | 1600206036 | 1.18 | 1.40 | |
| Gummiring | ||||
| 27 | 1600206025 | 1.70 | 2.02 | |
| Luftleitring | ||||
| 29 | 1600591025 | 1.94 | 2.31 | |
| Luftleitring | ||||
| 30 | 1600591014 | 1.94 | 2.31 | |
| Schleifspindel | ||||
| 32 | 1607000D6A | 5.83 | 6.94 | |
| O-Ring 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.18 | 1.40 | |
| Ausgleichscheibe 0,15 MM DICK | ||||
| 35 | 1600136020 | 2.71 | 3.22 | |
| Ausgleichscheibe 0,1 MM DICK | ||||
| 35 | 1600136013 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,2 MM DICK | ||||
| 35 | 1600136014 | 1.94 | 2.31 | |
| Ausgleichscheibe 0,3 MM DICK | ||||
| 35 | 1600136015 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38 | 1606333616 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 1606333617 | |||
| Sicherungsbügel | ||||
| 40 | 1600119011 | 1.70 | 2.02 | |
| Gleitlager | ||||
| 41 | 1600200029 | 2.24 | 2.67 | |
| Sechskantmutter M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.40 | |
| Blechschraube DIN7981-ST3,9x13-C-Z | ||||
| 47 | 2912401018 | 0.83 | 0.99 | |
| Gewindefurchschraube | ||||
| 49 | 1603435026 | 1.70 | 2.02 | |
| Blechschraube DIN7981-ST3,9x19-F-Z | ||||
| 50 | 2912401420 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 51 | 1607233113 | |||
| Torx-Linsenschraube 4x30 | ||||
| 54 | 2603490025 | 0.83 | 0.99 | |
| Linsenschraube | ||||
| 55 | 1603415005 | 0.83 | 0.99 | |
| Abdeckscheibe | ||||
| 80 | 1619P09390 | 1.70 | 2.02 | |
| O-Ring 4,5x1,0 MM BLAU | ||||
| 104 | 1600210044 | 0.83 | 0.99 | |
| Isolierplatte | ||||
| 105 | 1601008005 | 2.24 | 2.67 | |
| Motorgehäuse GRUEN | ||||
| 301/1 | 1605108214 | 6.54 | 7.78 | |
| Bürstenhalter | ||||
| 301/16 | 1601323025 | 2.71 | 3.22 | |
| Schaltergriff | ||||
| 301/18 | 1602026088 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 301/19 | 1604611026 | 0.83 | 0.99 | |
| Verstellschieber SCHWARZ | ||||
| 301/20 | 1602319010 | 1.18 | 1.40 | |
| Blechschraube DIN7981-ST2,9x9,5C-Z | ||||
| 301/48 | 2912401005 | 0.83 | 0.99 | |
| Rasthebel | ||||
| 343 | 1607000742 | 5.83 | 6.94 | |
| Druckfeder | ||||
| 343/44 | 1604611042 | 1.18 | 1.40 | |
| Schutzhaube | ||||
| 651 | 1600A025XR | 7.96 | 9.47 | |
| Anker Mit Lüfter 220-240V | ||||
| 803 | 1604010640 | 55.25 | 65.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 805 | 1607000389 | |||
| Tülle Ø7,3-Ø8,6x67 MM | ||||
| 806 | 1600703031 | 1.94 | 2.31 | |
| Typschild | ||||
| 808 | 160111A3H3 | 1.94 | 2.31 | |
| Kohlebürstensatz | ||||
| 810 | 1607014176 | 10.73 | 12.77 | |
| Flachkopfschraube DIN 85-AM3x6-CUZN | ||||
| 818 | 2910110048 | 0.83 | 0.99 | |
| Getriebegehäuse SILBER | ||||
| 821 | 1605806465 | 36.85 | 43.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 828 | 1607000D6C | |||
| O-Ring 47,0x1,5 MM | ||||
| 828/28/4 | 3600210109 | 1.70 | 2.02 | |
| Lüfter | ||||
| 835 | 1606610129 | 1.70 | 2.02 | |
| Druckknopf SCHWARZ | ||||
| 840 | 1607000253 | 1.70 | 2.02 | |
| O-Ring 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.02 | |
| Zusatzhandgriff M10, Ø37x115 MM ANTIVIBRATION | ||||
| 891 | 1602025031 | 13.11 | 15.60 | |
| Zusatzhandgriff | ||||
| 891 | 16020250A0 | 8.45 | 10.06 | |
| Schutzhaube | ||||
| 891/1 | 1600A025XP | 7.58 | 9.02 | |
| Rundmutter M14 | ||||
| 892 | 1603345043 | 6.54 | 7.78 | |
| Zweilochmutterndreher | ||||
| 893 | 1607950052 | 2.71 | 3.22 | |
| Aufspannflansch Ø22,3xØ42 MM | ||||
| 895 | 2605703014 | 4.10 | 4.88 | |
| Schnellspannmutter | ||||
| 896 | 1600A016PP | 36.85 | 43.85 | |
