Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0603276103 ( PWS14-180 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

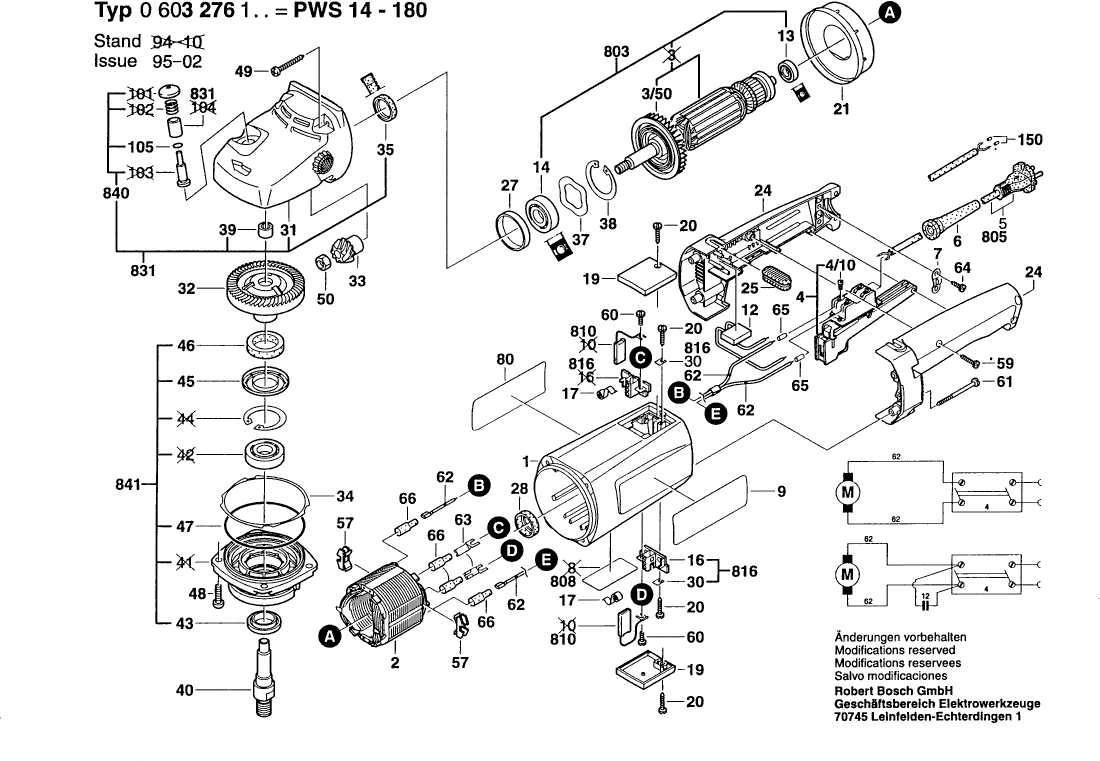

Zeichnungen der Bosch 0603276103 ( PWS14-180 )
Teileliste der Bosch 0603276103 ( PWS14-180 )
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Motorgehäuse GRUEN | ||||
1 | 3605108138 | 23.75 | 28.26 | |
Polschuh 220-240V | ||||
2 | 3604220092 | 29.75 | 35.40 | |
Lüfter | ||||
3/50 | 1606610126 | 5.83 | 6.94 | |
Nicht mehr lieferbar, kein Ersatz | ||||
4 | 1607200080 | |||
Tülle Ø9,2-Ø12x120 MM | ||||
6 | 3600703011 | 2.24 | 2.67 | |
Befestigungsschelle | ||||
7 | 1601302014 | 1.18 | 1.40 | |
Firmenschild | ||||
9 | 3601110230 | 1.94 | 2.31 | |
Entstörfilter | ||||
12 | 1607328034 | 3.31 | 3.94 | |
Kugellager 7x19x6 | ||||
13 | 2600905032 | 4.10 | 4.88 | |
Rillenkugellager 9x26x8 | ||||
14 | 3600905131 | 8.45 | 10.06 | |
Spiralfeder | ||||
17 | 1604652006 | 1.18 | 1.40 | |
Verschlussdeckel GRUEN | ||||
19 | 1605500109 | 1.94 | 2.31 | |
Blechschraube DIN 7971-ST3,9x16-F | ||||
20 | 2910211019 | 0.83 | 0.99 | |
Luftleitring | ||||
21 | 3600421002 | 1.70 | 2.02 | |
Handgriff GRUEN | ||||
24 | 1605132126 | 12.41 | 14.77 | |
Ablageleiste GRUEN | ||||
25 | 1602388028 | 1.18 | 1.40 | |
Zwischenring | ||||
27 | 1600206026 | 1.18 | 1.40 | |
Zwischenring | ||||
28 | 1600502011 | 1.94 | 2.31 | |
Sicherungsblech | ||||
30 | 1601030022 | 1.18 | 1.40 | |
Tellerrad Z=53 | ||||
32 | 3606333054 | 13.93 | 16.58 | |
Kegelrad Z=12 | ||||
33 | 3606333055 | 20.42 | 24.30 | |
Ausgleichscheibe 0,3 MM DICK | ||||
34 | 1600190021 | 1.94 | 2.31 | |
Ausgleichscheibe 0,1 MM DICK | ||||
34 | 1600190022 | 1.18 | 1.40 | |
Ausgleichscheibe 0,15 MM DICK | ||||
34 | 1600190020 | 1.18 | 1.40 | |
Radial-Wellendichtring | ||||
35 | 1600290018 | 3.31 | 3.94 | |
Federscheibe | ||||
37 | 1600150026 | 2.24 | 2.67 | |
Sicherungsring | ||||
38 | 1600119009 | 1.18 | 1.40 | |
Nadellager Ø14 MM | ||||
39 | 2600910001 | 3.31 | 3.94 | |
Schleifspindel M14, SW17 | ||||
40 | 1603523100 | 11.88 | 14.14 | |
Dichtring SCHWARZ | ||||
43 | 1600290036 | 1.70 | 2.02 | |
Haltering | ||||
45 | 1600290019 | 1.18 | 1.40 | |
Filzring | ||||
46 | 1600205034 | 1.18 | 1.40 | |
O-Ring 79,0x1,78 MM | ||||
47 | 1600210033 | 1.18 | 1.40 | |
Gewindefurchschraube TT M5x18 MM | ||||
48 | 1603435023 | 1.18 | 1.40 | |
Blechschraube DIN 7981-4,8x38-C-Z-ST | ||||
49 | 2912401038 | 0.83 | 0.99 | |
Sechskantmutter DIN 936-M8x1-8 | ||||
50 | 1613300008 | 1.94 | 2.31 | |
Leitungsführung | ||||
57 | 3601025003 | 1.18 | 1.40 | |
Leitungsführung | ||||
57 | 1601025001 | 1.10 | 1.31 | |
Blechschraube DIN 7971-ST3,9x22-F | ||||
59 | 2910211021 | 1.18 | 1.40 | |
Zylinderschraube DIN 84-AM4x8-8.8 | ||||
60 | 2910021118 | 0.83 | 0.99 | |
Blechschraube DIN 7971-ST4,8x38-F | ||||
61 | 2910211038 | 1.18 | 1.40 | |
Verbindungsleitung L=235 MM BLAU | ||||
62 | 3604438000 | 1.94 | 2.31 | |
Flachstecker | ||||
63 | 1604477001 | 1.18 | 1.40 | |
Blechschraube Din 7971-st3,9x13-f | ||||
64 | 2910211018 | 0.83 | 0.99 | |
Aderendhülse Din 46 228-a2,5-7 | ||||
65 | 1900452003 | 1.94 | 2.31 | |
Schrumpfschlauch | ||||
66 | 3600707005 | 2.71 | 3.22 | |
Hinweisschild | ||||
80 | 3601110232 | 1.94 | 2.31 | |
O-Ring 4,0x1,0 MM | ||||
105 | 1600210034 | 1.18 | 1.40 | |
O-Ring 20,35x1,78 MM | ||||
650/30/20 | 1600210039 | 1.70 | 2.02 | |
Teilesatz Ø180 MM | ||||
700 | 1607000250 | 0.83 | 0.99 | |
Nicht mehr lieferbar, kein Ersatz | ||||
700/10 | 1605510222 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
700/20 | 1608135003 | |||
Flachrundschraube DIN 603-M 8x25 | ||||
700/20/30 | 2910281244 | 1.18 | 1.40 | |
Flügelmutter DIN 315-M8-GT-C | ||||
700/20/40 | 2915191007 | 2.71 | 3.22 | |
Unterlegscheibe DIN 315-M8-GT-C | ||||
700/20/50 | 2600100041 | 1.18 | 1.40 | |
Druckfeder | ||||
700/20/60 | 1604643003 | 5.33 | 6.34 | |
Nicht mehr lieferbar, kein Ersatz | ||||
730 | 1608601006 | |||
Ronde moer Flensschroefdraad M 14 18 | ||||
730/20 | 1603345004 | 8.34 | 9.92 | |
Unterlegscheibe Din 125-a15-st | ||||
730/30 | 2916011022 | 1.18 | 1.40 | |
Pensleutel recht 180-230 | ||||
730/700 | 1607950048 | 6.26 | 7.45 | |
Beschermbeugel haakse slijpmachines | ||||
740 | 1601329013 | 14.11 | 16.79 | |
Handvat M14, 180-230 | ||||
750/10 | 2602025075 | 11.47 | 13.65 | |
Pensleutel recht 180-230 | ||||
750/20 | 1607950048 | 6.26 | 7.45 | |
Spanflens 125-150 | ||||
750/30 | 1605703099 | 9.44 | 11.23 | |
Spannmutter | ||||
750/40 | 1603340040 | 9.44 | 11.23 | |
Nicht mehr lieferbar, kein Ersatz | ||||
751 | 1605510222 | |||
Schnellspannmutter | ||||
752 | 1600A016PP | 36.85 | 43.85 | |
Nicht mehr lieferbar, kein Ersatz | ||||
766 | 2607001190 | |||
Ersatzteilgruppe 230V | ||||
803 | 3607031326 | 101.94 | 121.31 | |
Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F | ||||
805 | 1607000228 | 20.42 | 24.30 | |
Typschild | ||||
808 | 160111A3H3 | 1.94 | 2.31 | |
Nicht mehr lieferbar, kein Ersatz | ||||
810 | 1607014106 | |||
Bürstenhalter | ||||
816 | 3604336012 | 4.70 | 5.59 | |
Teilesatz | ||||
831 | 3607000077 | 44.82 | 53.34 | |
Druckknopf SCHWARZ | ||||
840 | 1607000206 | 8.45 | 10.06 | |
Lagerflansch Ø180 MM | ||||
841 | 1607000986 | 23.75 | 28.26 | |
Rillenkugellager | ||||
842 | 3600905134 | 8.45 | 10.06 | |
Sicherungsring | ||||
844 | 1600119010 | 1.18 | 1.40 |
