Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H85E00 ( ROTAK32ERGOFLEX )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

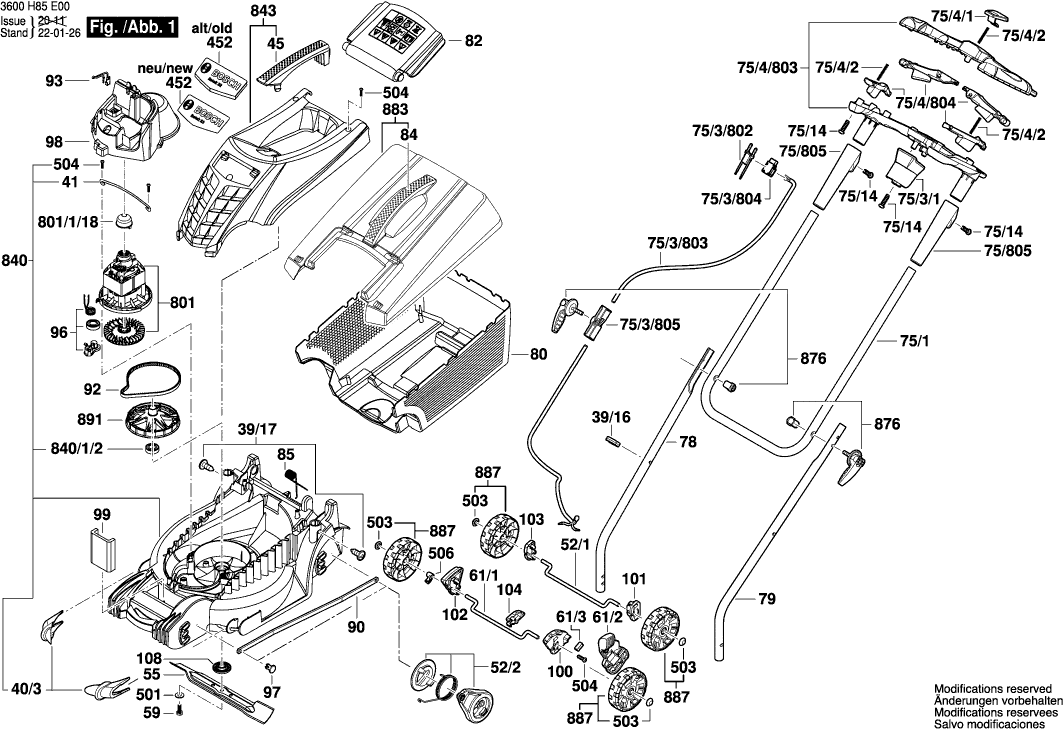

Zeichnungen der Bosch 3600H85E00 ( ROTAK32ERGOFLEX )
Teileliste der Bosch 3600H85E00 ( ROTAK32ERGOFLEX )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Leitungshalter ROTAK II | ||||
| 39/16 | F016L66895 | 0.83 | 0.99 | |
| Schraube M5x8 Csk Hd. | ||||
| 39/17 | F016L36542 | 1.94 | 2.31 | |
| Schraubensatz | ||||
| 39/17 | F016L67258 | 0.83 | 0.99 | |
| Kamm ROT | ||||
| 40/3 | F016L66697 | 1.18 | 1.40 | |
| Abstützelement | ||||
| 41 | F016L67976 | 0.83 | 0.99 | |
| Traggriff | ||||
| 45 | F016L66654 | 2.24 | 2.67 | |
| Achse | ||||
| 52/1 | F016L68031 | 2.24 | 2.67 | |
| Hebel | ||||
| 52/2 | F016L68050 | 5.33 | 6.34 | |
| Mähmesser | ||||
| 55 | 1600A025F8 | 10.73 | 12.77 | |
| Sechskantschraube M8x20 MM | ||||
| 59 | F016T48547 | 1.94 | 2.31 | |
| Achse | ||||
| 61/1 | F016L68029 | 1.94 | 2.31 | |
| Hebel | ||||
| 61/2 | F016L68012 | 2.24 | 2.67 | |
| Feder | ||||
| 61/3 | F016L68027 | 1.94 | 2.31 | |
| Handgriff | ||||
| 75/1 | F016L90608 | 12.41 | 14.77 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/3/1 | F016L67217 | |||
| Verbindungskabel EU | ||||
| 75/3/802 | F016104214 | 5.83 | 6.94 | |
| Verbindungskabel | ||||
| 75/3/803 | F016104164 | 8.45 | 10.06 | |
| Schaltersatz | ||||
| 75/3/804 | F016104162 | 10.73 | 12.77 | |
| Seilführung | ||||
| 75/3/805 | F016104213 | 6.54 | 7.78 | |
| Druckknopf | ||||
| 75/4/1 | F016L67150 | 0.83 | 0.99 | |
| Knopffeder | ||||
| 75/4/2 | F016L67151 | 0.83 | 0.99 | |
| Gehäusesatz | ||||
| 75/4/803 | F016104159 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/4/804 | F016104160 | |||
| Hülse | ||||
| 75/805 | F016104161 | 4.70 | 5.59 | |
| Griffstange SCHWARZ | ||||
| 78 | F016L66682 | 6.54 | 7.78 | |
| Griffstange SCHWARZ | ||||
| 79 | F016L66655 | 6.54 | 7.78 | |
| Fangkorb Unterteil | ||||
| 80 | F016L66683 | 11.88 | 14.14 | |
| Schutzlappen | ||||
| 82 | F016L66686 | 3.31 | 3.94 | |
| Traggriff | ||||
| 84 | F016L66685 | 2.24 | 2.67 | |
| Schließfeder | ||||
| 85 | F016L66687 | 1.18 | 1.40 | |
| Gelenkteil | ||||
| 90 | F016L68025 | 5.83 | 6.94 | |
| Antriebsriemen | ||||
| 92 | F016L66677 | 8.45 | 10.06 | |
| Temperaturwächter | ||||
| 93 | F016L66958 | 6.54 | 7.78 | |
| Gurtspanner | ||||
| 96 | F016L68711 | 4.70 | 5.59 | |
| Geräteclip | ||||
| 97 | F016L68014 | 1.18 | 1.40 | |
| Schallwand | ||||
| 98 | F016L66688 | 4.10 | 4.88 | |
| Auswuchtstücke | ||||
| 99 | F016L68420 | 10.73 | 12.77 | |
| Einsatz | ||||
| 100 | F016L68007 | 1.18 | 1.40 | |
| Einsatz | ||||
| 101 | F016L68008 | 1.18 | 1.40 | |
| Einsatz | ||||
| 102 | F016L68009 | 1.18 | 1.40 | |
| Einsatz | ||||
| 103 | F016L68010 | 1.18 | 1.40 | |
| Einsatz | ||||
| 104 | F016L68011 | 1.18 | 1.40 | |
| Lagerdeckel | ||||
| 108 | F016L66689 | 1.18 | 1.40 | |
| Firmenzeichen Rotak 32 Ergoflex alt | ||||
| 452 | F016L68379 | 2.71 | 3.22 | |
| Firmenzeichen | ||||
| 452 | 1600A0233U | 1.94 | 2.31 | |
| Unterlegscheibe Ø8,15 MM | ||||
| 501 | F016T40590 | 1.18 | 1.40 | |
| Sicherungskappe Ø8 MM SCHWARZ | ||||
| 503 | F016T48990 | 0.83 | 0.99 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 504 | F016T49429 | 0.83 | 0.99 | |
| Beilegring Ø8,15 MM | ||||
| 506 | F016L68015 | 0.83 | 0.99 | |
| Elektromotor | ||||
| 801 | F016104035 | 91.56 | 108.96 | |
| Kappe | ||||
| 801/1/18 | F016L64499 | 0.83 | 0.99 | |
| Mähergehäuse | ||||
| 840 | F016104246 | 26.84 | 31.94 | |
| Lager 6002-2RS | ||||
| 840/1/2 | F016L67442 | 2.71 | 3.22 | |
| Motorhaube | ||||
| 843 | F016104033 | 15.71 | 18.69 | |
| Klemmhebel | ||||
| 876 | F016L67530 | 8.45 | 10.06 | |
| Fangkorb Oberteil | ||||
| 883 | F016104032 | 18.19 | 21.65 | |
| Rad | ||||
| 887 | F016104220 | 8.45 | 10.06 | |
| Antriebswelle | ||||
| 891 | 1600A02AZ3 | 12.18 | 14.49 | |
