Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H85D02 ( ROTAK32LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

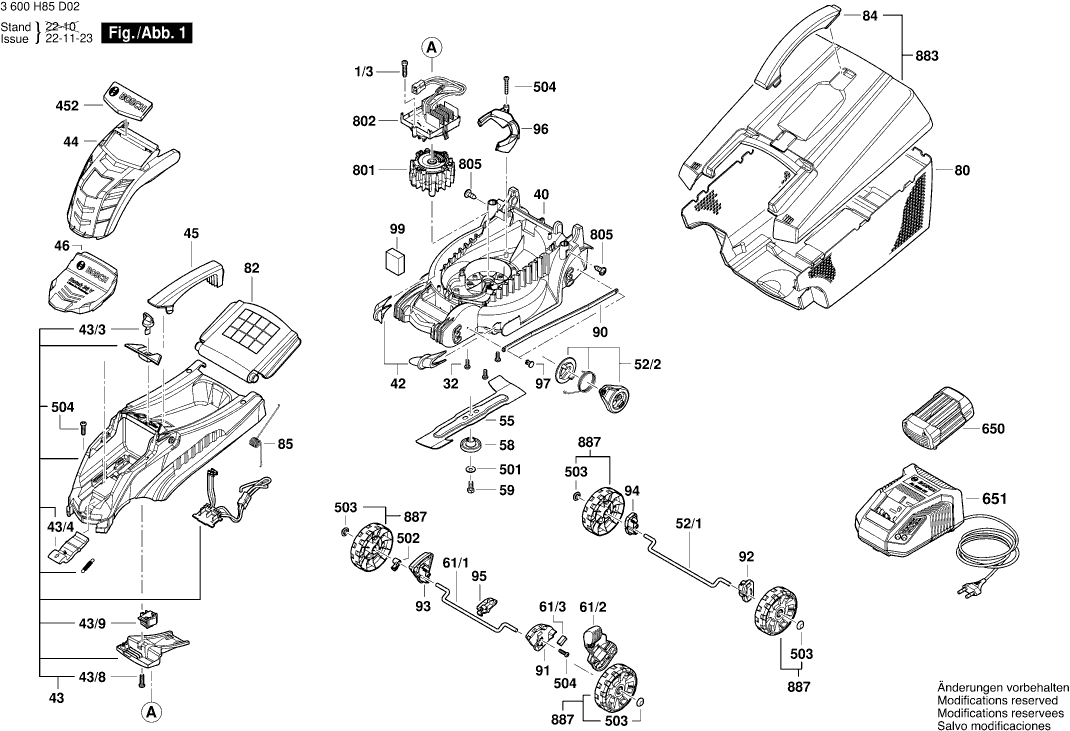

Zeichnungen der Bosch 3600H85D02 ( ROTAK32LI )
Teileliste der Bosch 3600H85D02 ( ROTAK32LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube M4x35 für Metall Deckel | ||||
| 1/3 | F016L66662 | 1.00 | 1.19 | |
| Schraube | ||||
| 32 | F016L66162 | 1.00 | 1.19 | |
| Mähergehäuse SCHWARZ | ||||
| 40 | F016L68051 | 33.33 | 39.66 | |
| Kamm ROT | ||||
| 42 | F016L66697 | 1.32 | 1.57 | |
| Motorhaube | ||||
| 43 | F016L68000 | 41.30 | 49.15 | |
| Motorhaube | ||||
| 43/1 | F016L68001 | 13.90 | 16.54 | |
| Abdeckung | ||||
| 43/2 | F016L68002 | 1.32 | 1.57 | |
| Schlüssel | ||||
| 43/3 | F016L68003 | 1.32 | 1.57 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/4 | F016L68004 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/5 | F016L66108 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/6 | F016104654 | |||
| Kabelführung | ||||
| 43/7 | F016L68017 | 1.00 | 1.19 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 43/8 | F016T49429 | 0.83 | 0.99 | |
| Schalter | ||||
| 43/9 | F016104250 | 7.32 | 8.71 | |
| Ziergitter SCHWARZ | ||||
| 44 | F016L68075 | 4.58 | 5.45 | |
| Traggriff | ||||
| 45 | F016L66654 | 2.52 | 3.00 | |
| Batteriehaube | ||||
| 46 | F016L68006 | 5.96 | 7.09 | |
| Achse | ||||
| 52/1 | F016L68031 | 2.52 | 3.00 | |
| Hebel | ||||
| 52/2 | F016L68050 | 5.96 | 7.09 | |
| MAAIMES | ||||
| 55 | F016L68023 | 17.60 | 20.94 | |
| Mähmesser | ||||
| 55 | 1600A025F8 | 11.02 | 13.11 | |
| Zwischenscheibe | ||||
| 58 | F016L68024 | 4.58 | 5.45 | |
| Sechskantschraube | ||||
| 59 | 160343508F | 1.00 | 1.19 | |
| Laufbolzen | ||||
| 59 | F016L64679 | 1.00 | 1.19 | |
| Achse | ||||
| 61/1 | F016L68029 | 2.18 | 2.59 | |
| Hebel | ||||
| 61/2 | F016L68012 | 2.52 | 3.00 | |
| Feder | ||||
| 61/3 | F016L68027 | 2.18 | 2.59 | |
| Führungsholm komplett | ||||
| 75 | F016L68053 | 37.50 | 44.62 | |
| Handgriff | ||||
| 75/1 | F016L90608 | 13.90 | 16.54 | |
| HANDGREEP | ||||
| 75/1 | F016L68054 | 12.21 | 14.53 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Verbindungskabel | ||||
| 75/2 | F016104165 | 10.68 | 12.71 | |
| Steckverbindergehäuse | ||||
| 75/3/1 | F016L67218 | 4.58 | 5.45 | |
| Seilführung | ||||
| 75/3/804 | F016104213 | 7.32 | 8.71 | |
| Druckknopf | ||||
| 75/4/1 | F016L67150 | 1.00 | 1.19 | |
| Knopffeder | ||||
| 75/4/2 | F016L67151 | 1.00 | 1.19 | |
| Gehäusesatz | ||||
| 75/6 | F016104159 | 17.60 | 20.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/7 | F016104160 | |||
| Schaltersatz | ||||
| 75/8 | F016104163 | 12.21 | 14.53 | |
| Hülse | ||||
| 75/805 | F016104161 | 5.27 | 6.27 | |
| Griffstange SCHWARZ | ||||
| 78 | F016L66682 | 7.32 | 8.71 | |
| Griffstange SCHWARZ | ||||
| 79 | F016L66655 | 7.32 | 8.71 | |
| Fangkorb Unterteil | ||||
| 80 | F016L66683 | 12.21 | 14.53 | |
| Schutzlappen | ||||
| 82 | F016L66686 | 3.71 | 4.41 | |
| Traggriff | ||||
| 84 | F016L66685 | 2.52 | 3.00 | |
| Schließfeder | ||||
| 85 | F016L66687 | 1.32 | 1.57 | |
| Gelenkteil | ||||
| 90 | F016L68025 | 6.53 | 7.77 | |
| Einsatz | ||||
| 91 | F016L68007 | 1.32 | 1.57 | |
| Einsatz | ||||
| 92 | F016L68008 | 1.32 | 1.57 | |
| Einsatz | ||||
| 93 | F016L68009 | 1.32 | 1.57 | |
| Einsatz | ||||
| 94 | F016L68010 | 1.32 | 1.57 | |
| Einsatz | ||||
| 95 | F016L68011 | 1.32 | 1.57 | |
| Ziergitter | ||||
| 96 | F016L68018 | 1.32 | 1.57 | |
| Geräteclip | ||||
| 97 | F016L68014 | 1.32 | 1.57 | |
| Auswuchtstücke | ||||
| 99 | F016L68034 | 7.32 | 8.71 | |
| Firmenzeichen Rotak 32 LI | ||||
| 452 | F016L68022 | 2.52 | 3.00 | |
| Unterlegscheibe Ø8,15 MM | ||||
| 501 | F016T40590 | 1.32 | 1.57 | |
| Beilegring Ø8,15 MM | ||||
| 502 | F016L68015 | 1.00 | 1.19 | |
| Sicherungskappe Ø8 MM SCHWARZ | ||||
| 503 | F016T48990 | 0.83 | 0.99 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 504 | F016T49429 | 0.83 | 0.99 | |
| Akku-Paket GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 262.05 | 311.84 | |
| Akku-Paket 36V 2,0 Ah Li | ||||
| 650 | 2607336913 | 187.62 | 223.27 | |
| Schnell-Lader EU AL 36V-20/36V | ||||
| 651 | 2607226273 | 61.93 | 73.70 | |
| Gleichstrommotor | ||||
| 801 | F016104219 | 210.30 | 250.26 | |
| Leiterplatte Bestückt | ||||
| 802 | F016104596 | 102.63 | 122.13 | |
| Schraube M5x8 Csk Hd. | ||||
| 805 | F016L36542 | 2.18 | 2.59 | |
| Fangkorb Oberteil | ||||
| 883 | F016104032 | 20.39 | 24.26 | |
| Rad | ||||
| 887 | F016104220 | 9.47 | 11.27 | |
| Klemmhebel | ||||
| 894 | F016L67530 | 9.47 | 11.27 | |
| Leitungshalter ROTAK II | ||||
| 895 | F016L66895 | 1.00 | 1.19 | |
