Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H85B00 ( ROTAK32 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600H85B00 ( ROTAK32 )

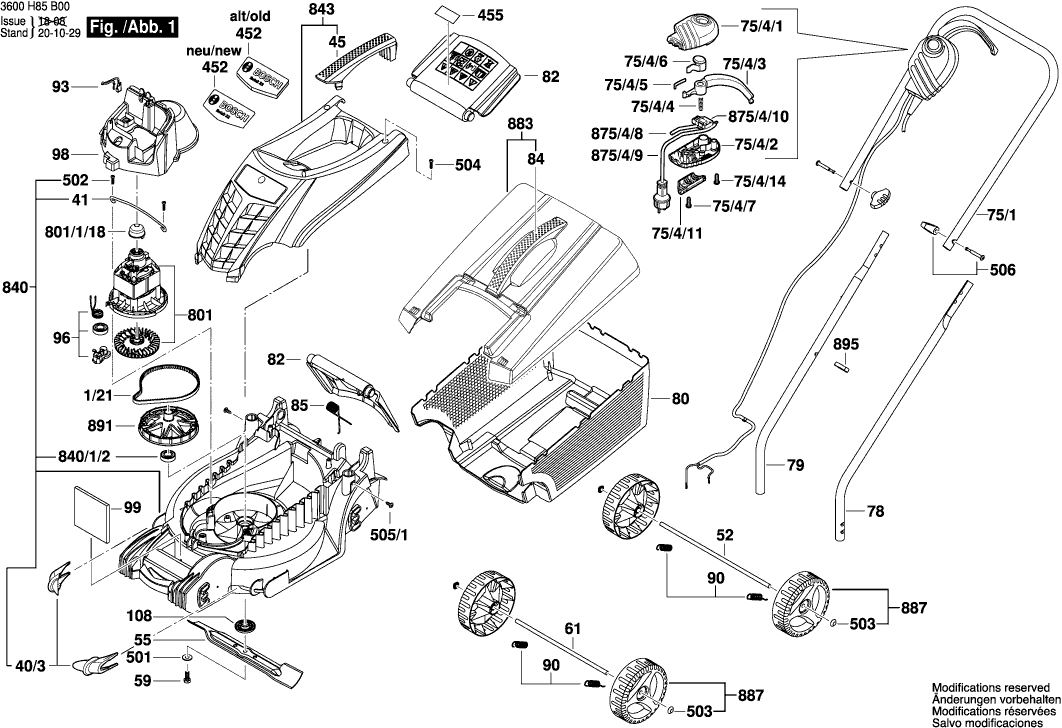

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3600H85B00 ( ROTAK32 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Antriebsriemen
1/21 F016L66677 8.45 10.06

Kamm ROT
40/3 F016L66697 1.18 1.40

Abstützelement
41 F016L67976 0.83 0.99

Traggriff
45 F016L66654 2.24 2.67

Achse
52 F016L66849 5.83 6.94

Mähmesser
55 1600A025F8 10.73 12.77

Sechskantschraube M8x20 MM
59 F016T48547 1.94 2.31

Achse
61 F016L66848 5.83 6.94

Handgriff
75/1 F016L62792 20.42 24.30

Schaltergehäuse
75/4/1 F016L66234 1.94 2.31

Klemmstück
75/4/11 F016L66236 0.83 0.99

Gewindeschneidschraube 4x19 MM
75/4/14 F016T49429 0.83 0.99

Schaltergehäuse
75/4/2 F016L66235 1.94 2.31

Stellhebel
75/4/3 F016L66238 2.71 3.22

Druckfeder
75/4/4 F016L66240 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
75/4/5 F016L66416

Druckknopf
75/4/6 F016L66237 1.84 2.19

Knopf AGC 18
75/4/6 F016F05705 0.83 0.99

Gewindeschneidschraube 4x19 MM
75/4/7 F016T49429 0.83 0.99

Griffstange SCHWARZ
78 F016L66682 6.54 7.78

Griffstange SCHWARZ
79 F016L66655 6.54 7.78

Fangkorb Unterteil
80 F016L66683 11.88 14.14

Schutzlappen
82 F016L66686 3.31 3.94

Traggriff
84 F016L66685 2.24 2.67

Schließfeder
85 F016L66687 1.18 1.40

Feder
90 F016L65773 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
93 F016L65199

Gurtspanner
96 F016L68711 4.70 5.59

Schallwand
98 F016L66688 4.10 4.88

Auswuchtstücke
99 F016L66698 6.54 7.78

Lagerdeckel
108 F016L66689 1.18 1.40

Firmenzeichen ROTAK 32 alt
452 F016L66695 2.71 3.22

Firmenzeichen
452 1600A0233P 2.71 3.22

Klebeschild
455 F016L67252 1.94 2.31

Unterlegscheibe Ø8,15 MM
501 F016T40590 1.18 1.40

Schraube
502 F016L68323 0.83 0.99

Sicherungskappe Ø8 MM SCHWARZ
503 F016T48990 0.83 0.99

Gewindeschneidschraube 4x19 MM
504 F016T49429 0.83 0.99

Schraube M5x8 Csk Hd.
505/1 F016L36542 1.94 2.31

Spanngriff
506 F016L66155 1.70 2.02

Elektromotor
801 F016104035 91.56 108.96

Kappe
801/1/18 F016L64499 0.83 0.99

Mähergehäuse
840 F016104246 26.84 31.94

Lager 6002-2RS
840/1/2 F016L67442 2.71 3.22

Motorhaube
843 F016104033 15.71 18.69

Ein/Aus-Schalter
875/4/10 F016F05717 11.88 14.14

Nicht mehr lieferbar, kein Ersatz
875/4/8 F016104088

Netzanschlussleitung EU
875/4/9 F016104086 12.41 14.77

Fangkorb Oberteil
883 F016104032 18.19 21.65

Rad
887 F016104038 5.83 6.94

Antriebswelle
891 1600A02AZ3 12.18 14.49

Leitungshalter ROTAK II
895 F016L66895 0.83 0.99
