Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H85B04 ( ROTAK32 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

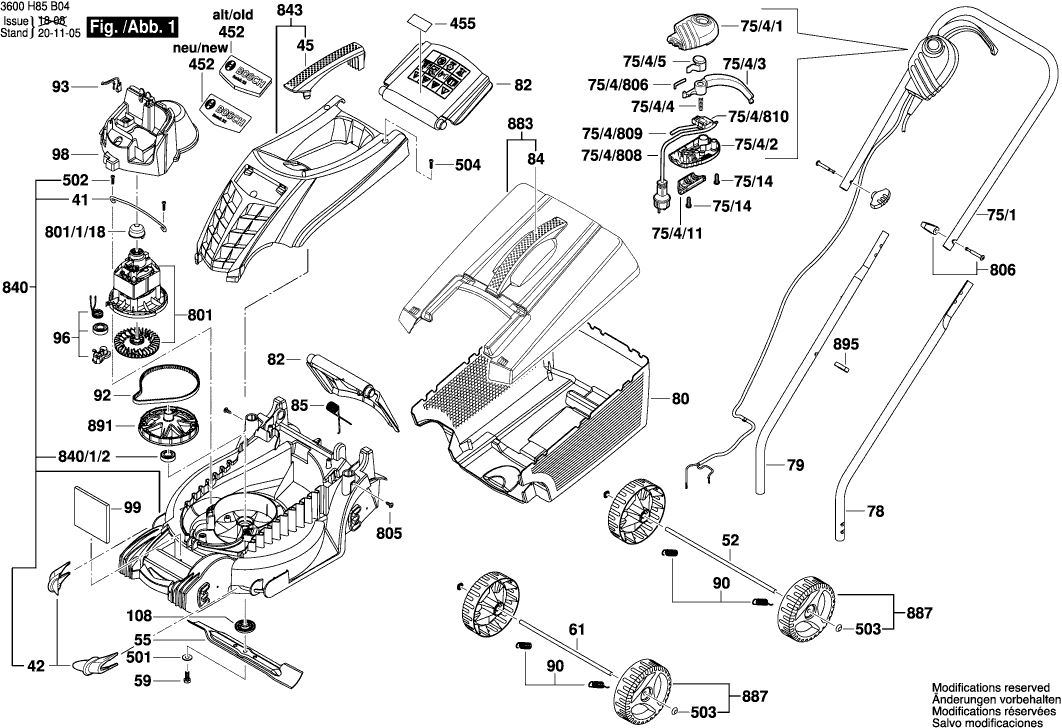

Zeichnungen der Bosch 3600H85B04 ( ROTAK32 )
Teileliste der Bosch 3600H85B04 ( ROTAK32 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Abstützelement | ||||
| 41 | F016L67976 | 0.83 | 0.99 | |
| Kamm ROT | ||||
| 42 | F016L66697 | 1.18 | 1.40 | |
| Traggriff | ||||
| 45 | F016L66654 | 2.24 | 2.67 | |
| Achse | ||||
| 52 | F016L66849 | 5.83 | 6.94 | |
| Mähmesser | ||||
| 55 | 1600A025F8 | 10.73 | 12.77 | |
| Sechskantschraube M8x20 MM | ||||
| 59 | F016T48547 | 1.94 | 2.31 | |
| Sechskantschraube | ||||
| 59 | 160343509G | 0.83 | 0.99 | |
| Achse | ||||
| 61 | F016L66848 | 5.83 | 6.94 | |
| Handgriff | ||||
| 75/1 | F016L62792 | 20.42 | 24.30 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Schaltergehäuse | ||||
| 75/4/1 | F016L66234 | 1.94 | 2.31 | |
| Klemmstück | ||||
| 75/4/11 | F016L66236 | 0.83 | 0.99 | |
| Schaltergehäuse | ||||
| 75/4/2 | F016L66235 | 1.94 | 2.31 | |
| Stellhebel | ||||
| 75/4/3 | F016L66238 | 2.71 | 3.22 | |
| Druckfeder | ||||
| 75/4/4 | F016L66240 | 0.83 | 0.99 | |
| Knopf AGC 18 | ||||
| 75/4/5 | F016F05705 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/4/806 | F016L66416 | |||
| Netzanschlussleitung EU | ||||
| 75/4/808 | F016104086 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/4/809 | F016104088 | |||
| Ein/Aus-Schalter | ||||
| 75/4/810 | F016F05717 | 11.88 | 14.14 | |
| Griffstange SCHWARZ | ||||
| 78 | F016L66682 | 6.54 | 7.78 | |
| Griffstange SCHWARZ | ||||
| 79 | F016L66655 | 6.54 | 7.78 | |
| Fangkorb Unterteil | ||||
| 80 | F016L66683 | 11.88 | 14.14 | |
| Schutzlappen | ||||
| 82 | F016L66686 | 3.31 | 3.94 | |
| Traggriff | ||||
| 84 | F016L66685 | 2.24 | 2.67 | |
| Schließfeder | ||||
| 85 | F016L66687 | 1.18 | 1.40 | |
| Feder | ||||
| 90 | F016L65773 | 1.18 | 1.40 | |
| Antriebsriemen | ||||
| 92 | F016L66677 | 8.45 | 10.06 | |
| Antriebsriemen | ||||
| 92 | 1600A02K8R | 7.58 | 9.02 | |
| Temperaturwächter | ||||
| 93 | F016L66958 | 6.54 | 7.78 | |
| Gurtspanner | ||||
| 96 | F016L68711 | 4.70 | 5.59 | |
| Schallwand | ||||
| 98 | F016L66688 | 4.10 | 4.88 | |
| Auswuchtstücke | ||||
| 99 | F016L66698 | 6.54 | 7.78 | |
| Lagerdeckel | ||||
| 108 | F016L66689 | 1.18 | 1.40 | |
| Firmenzeichen ROTAK 32 alt | ||||
| 452 | F016L66695 | 2.71 | 3.22 | |
| Firmenzeichen | ||||
| 452 | 1600A0233P | 2.71 | 3.22 | |
| Unterlegscheibe Ø8,15 MM | ||||
| 501 | F016T40590 | 1.18 | 1.40 | |
| Schraube | ||||
| 502 | F016L68323 | 0.83 | 0.99 | |
| Sicherungskappe Ø8 MM SCHWARZ | ||||
| 503 | F016T48990 | 0.83 | 0.99 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 504 | F016T49429 | 0.83 | 0.99 | |
| Elektromotor | ||||
| 801 | F016104035 | 91.56 | 108.96 | |
| Kappe | ||||
| 801/1/18 | F016L64499 | 0.83 | 0.99 | |
| Schraube M5x8 Csk Hd. | ||||
| 805 | F016L36542 | 1.94 | 2.31 | |
| Spanngriff | ||||
| 806 | F016L66155 | 1.70 | 2.02 | |
| Mähergehäuse | ||||
| 840 | F016104246 | 26.84 | 31.94 | |
| Lager 6002-2RS | ||||
| 840/1/2 | F016L67442 | 2.71 | 3.22 | |
| Motorhaube | ||||
| 843 | F016104033 | 15.71 | 18.69 | |
| Fangkorb Oberteil | ||||
| 883 | F016104032 | 18.19 | 21.65 | |
| Rad | ||||
| 887 | 1600A00J3Y | 5.83 | 6.94 | |
| Antriebswelle | ||||
| 891 | 1600A02AZ3 | 12.18 | 14.49 | |
| Leitungshalter ROTAK II | ||||
| 895 | F016L66895 | 0.83 | 0.99 | |
