Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H81E01 (ROTAK34LI)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

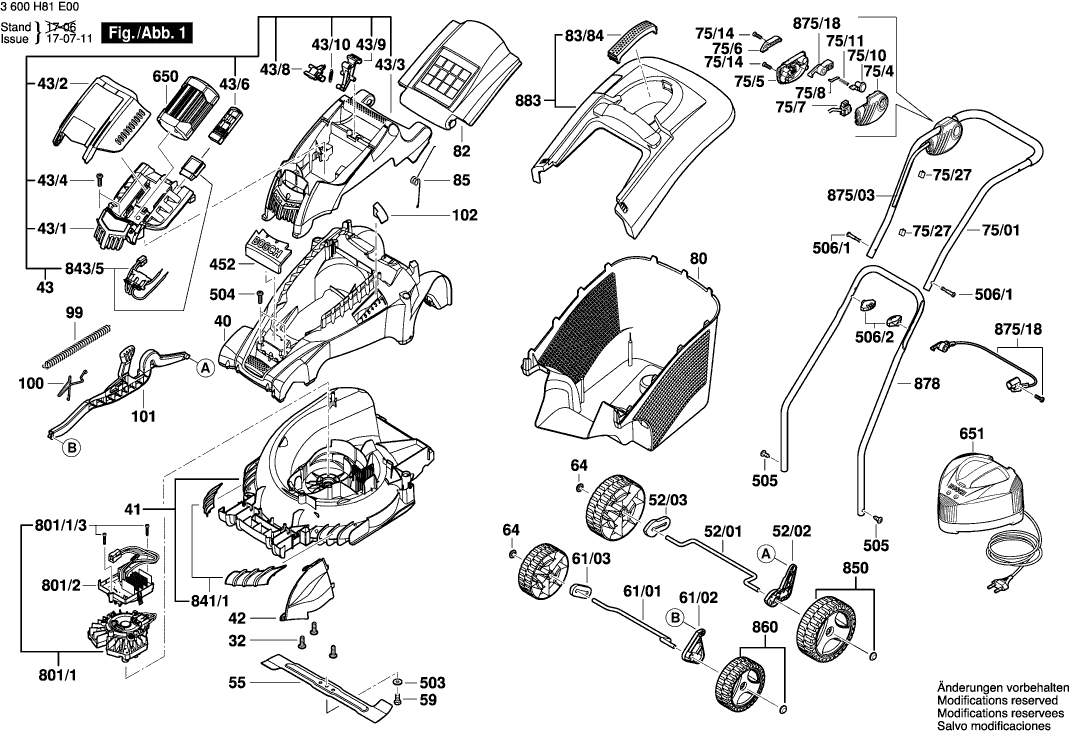

Zeichnungen der Bosch 3600H81E01 (ROTAK34LI)
Teileliste der Bosch 3600H81E01 (ROTAK34LI)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube | ||||
| 32 | F016L66162 | 1.00 | 1.19 | |
| Mähergehäuse | ||||
| 40 | F016L66158 | 33.33 | 39.66 | |
| Gehäuse | ||||
| 41 | F016L66002 | 30.08 | 35.80 | |
| Abdeckblende | ||||
| 42 | F016L66038 | 2.18 | 2.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | F016L66461 | |||
| Batterieklappe SCHWARZ | ||||
| 43/1 | F016L66460 | 26.62 | 31.68 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/10 | F016L66108 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/2 | F016L66663 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43/3 | F016L66779 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/6 | F016L66669 | |||
| Auslösehebel | ||||
| 43/8 | F016L66107 | 2.18 | 2.59 | |
| Arretierung | ||||
| 43/9 | F016L65988 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/01 | F016L66465 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/02 | F016L90582 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/03 | F016L90583 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 55 | F016L66004 | |||
| Bolzen M10x30 | ||||
| 59 | F016L66141 | 2.18 | 2.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61/01 | F016L66464 | |||
| Hebel | ||||
| 61/02 | F016L90581 | 6.73 | 8.01 | |
| Distanzstück | ||||
| 61/03 | F016L90585 | 1.49 | 1.77 | |
| Ratschenkappe | ||||
| 64 | F016F05700 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/01 | F016L66181 | |||
| Knopf AGC 18 | ||||
| 75/10 | F016F05705 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/11 | F016L66240 | |||
| Gewindeschneidschraube | ||||
| 75/14 | F016T49429 | 1.00 | 1.19 | |
| Leitungshalter | ||||
| 75/27 | F016L90575 | 1.00 | 1.19 | |
| Schaltergehäuse | ||||
| 75/4 | F016L66619 | 3.04 | 3.62 | |
| Schaltergehäuse | ||||
| 75/5 | F016L66235 | 2.40 | 2.86 | |
| Klemmstück | ||||
| 75/6 | F016L66447 | 1.00 | 1.19 | |
| Schaltersatz | ||||
| 75/7 | F016104163 | 13.13 | 15.62 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/8 | F016L66416 | |||
| Fangkorb Unterteil SCHWARZ | ||||
| 80 | F016L65674 | 43.12 | 51.31 | |
| Schutzlappen | ||||
| 82 | F016L66137 | 10.90 | 12.97 | |
| Griff | ||||
| 83/84 | F016F05683 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 85 | F016L66165 | |||
| Feder | ||||
| 99 | F016L59327 | 2.86 | 3.40 | |
| Feder | ||||
| 100 | F016L65790 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 101 | F016L67260 | |||
| Vordrossel | ||||
| 102 | F016L66111 | 2.52 | 3.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 452 | F016L66285 | |||
| Federscheibe 1/2" | ||||
| 503 | F016L66173 | 1.32 | 1.57 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 505 | F016L65803 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 506/1 | F016L59277 | |||
| Spanngriff | ||||
| 506/2 | F016L66136 | 4.18 | 4.97 | |
| Akku-Paket GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 262.05 | 311.84 | |
| Ladegerät UK | ||||
| 651 | 2607226457 | 173.95 | 207.00 | |
| Gleichstrommotor | ||||
| 801/1 | F016104031 | 234.56 | 279.13 | |
| Schraube M4x35 für Metall Deckel | ||||
| 801/1/3 | F016L66662 | 1.00 | 1.19 | |
| Flachkopfschraube 4x35 für Kunstoff Deckel | ||||
| 801/1/3 | F016L69251 | 1.00 | 1.19 | |
| Leiterplatte Bestückt | ||||
| 801/2 | F016104888 | 102.63 | 122.13 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 841/1 | F016104315 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 843/5 | F016104244 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 850 | F016103992 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 860 | F016103994 | |||
| Verbindungskabel | ||||
| 875/03 | F016104140 | 8.48 | 10.09 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 875/18 | F016103601 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 878 | F016L65166 | |||
| Deckel | ||||
| 883 | F016103608 | 27.81 | 33.09 | |
