Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H81A02 (ROTAK340)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

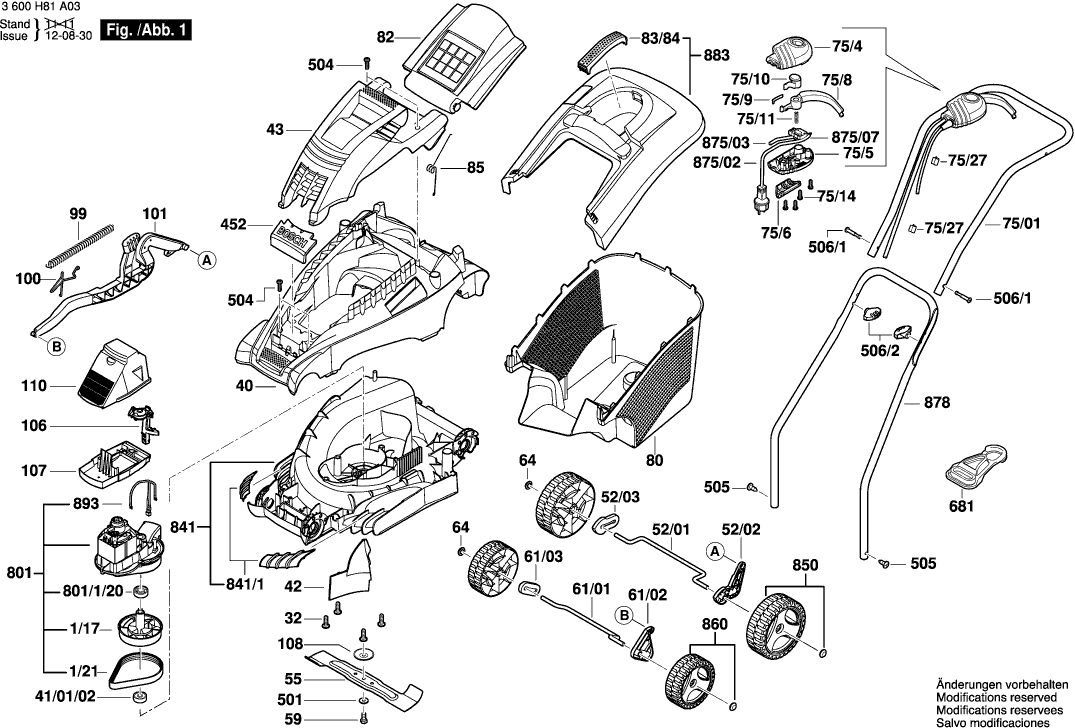

Zeichnungen der Bosch 3600H81A02 (ROTAK340)
Teileliste der Bosch 3600H81A02 (ROTAK340)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Antriebswelle | ||||
| 1/17 | F016103758 | 13.13 | 15.62 | |
| Antriebsriemen | ||||
| 1/21 | F016L65351 | 10.90 | 12.97 | |
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | 1.00 | 1.19 | |
| Mähergehäuse | ||||
| 40 | F016L66158 | 33.33 | 39.66 | |
| Lager 6002-2RS | ||||
| 41/01/02 | F016L67442 | 3.44 | 4.09 | |
| Abdeckblende | ||||
| 42 | F016L66038 | 2.18 | 2.59 | |
| Motorhaube | ||||
| 43 | F016L65159 | 26.62 | 31.68 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/01 | F016L66465 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/02 | F016L90582 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/03 | F016L90583 | |||
| Mähmesser 34 cm | ||||
| 55 | F016L65157 | 22.88 | 27.23 | |
| Sechskantschraube M8x20 MM | ||||
| 59 | F016T48547 | 2.40 | 2.86 | |
| Achse | ||||
| 61/01 | F016L66464 | 3.04 | 3.62 | |
| Hebel | ||||
| 61/02 | F016L90581 | 6.73 | 8.01 | |
| Distanzstück | ||||
| 61/03 | F016L90585 | 1.49 | 1.77 | |
| Ratschenkappe | ||||
| 64 | F016F05700 | 1.00 | 1.19 | |
| Handgriff | ||||
| 75/01 | F016L66131 | 22.88 | 27.23 | |
| Knopf AGC 18 | ||||
| 75/10 | F016F05705 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/11 | F016T49226 | |||
| Leitungshalter | ||||
| 75/27 | F016L90575 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/4 | F016L65739 | |||
| Schaltergehäuse | ||||
| 75/5 | F016L66235 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/6 | F016T49630 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/8 | F016L66238 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/9 | F016T49845 | |||
| Fangkorb Unterteil SCHWARZ | ||||
| 80 | F016L65674 | 43.12 | 51.31 | |
| Schutzlappen | ||||
| 82 | F016L66137 | 10.90 | 12.97 | |
| Griff | ||||
| 83/84 | F016F05683 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 85 | F016L66165 | |||
| Feder | ||||
| 99 | F016L59327 | 2.86 | 3.40 | |
| Feder | ||||
| 100 | F016L65790 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 101 | F016L67260 | |||
| Leitungsführung | ||||
| 106 | F016L90584 | 1.49 | 1.77 | |
| Filtergehäuse | ||||
| 107 | F016L65538 | 5.96 | 7.09 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 108 | F016L67627 | |||
| Filtergehäuse | ||||
| 110 | F016L65709 | 4.58 | 5.45 | |
| Firmenzeichen ROTAK 340 | ||||
| 452 | F016L68311 | 2.52 | 3.00 | |
| Unterlegscheibe Ø8,15 SCHWARZ | ||||
| 501 | F016T48185 | 3.44 | 4.09 | |
| Gewindeschneidschraube | ||||
| 504 | F016T49429 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 505 | F016L65803 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 506/1 | F016L59277 | |||
| Spanngriff | ||||
| 506/2 | F016L66136 | 4.18 | 4.97 | |
| Zugentlastung | ||||
| 681 | 3601398000 | 4.94 | 5.88 | |
| Elektromotor | ||||
| 801 | F016103595 | 136.48 | 162.41 | |
| Lager | ||||
| 801/1/20 | F016L64594 | 2.86 | 3.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 841 | F016103597 | |||
| Abdeckkappe | ||||
| 841/1 | F016104315 | 5.96 | 7.09 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 850 | F016103662 | |||
| Rad | ||||
| 860 | F016103663 | 7.46 | 8.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 875/02 | F016104086 | |||
| Verbindungskabel | ||||
| 875/03 | F016103602 | 11.02 | 13.11 | |
| Ein/Aus-Schalter | ||||
| 875/07 | F016F05717 | 13.13 | 15.62 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 878 | F016L65166 | |||
| Deckel | ||||
| 883 | F016103608 | 27.81 | 33.09 | |
| Temperaturwächter | ||||
| 893 | F016103604 | 7.46 | 8.88 | |
