Bosch ROTAK 37 LI S Zeichnungen und Teile

Suche nach Teilen:
Bosch
Genaue Typennummer:
3 600 HA4 408

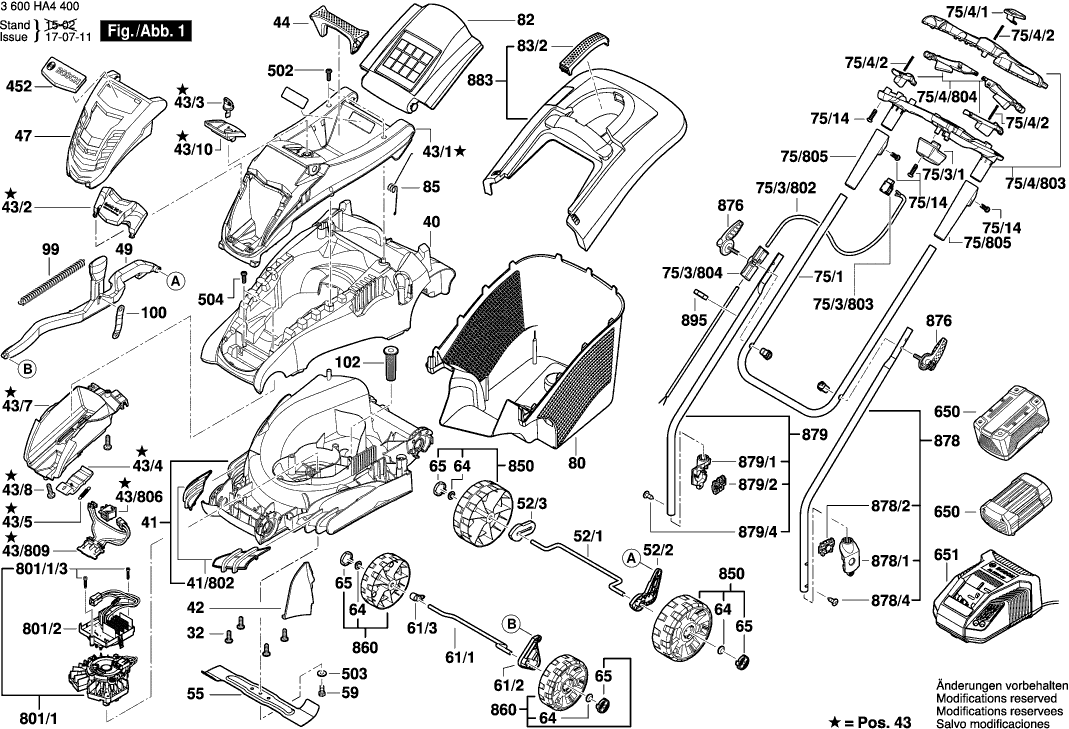

Zeichnungen der BOSCH 3600HA4408 ( ROTAK37LIS )

Teileliste der BOSCH 3600HA4408 ( ROTAK37LIS )

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Schraube
32F016L66162 Schraube€ 0.96
Mähergehäuse
40F016L69451 Mähergehäuse€ 31.77
Gehäuse
41F016L69529 Gehäuse€ 39.68
Kamm
41/803F016104910 Kamm€ 6.52
Abdeckblende
42F016L66039 Abdeckblende€ 3.34
Motorhaube
43F016L68080 Motorhaube€ 48.11
Motorhaube
43/1F016L68081 Motorhaube€ 14.67
Abdeckung SILBER
43/10F016L68083 Abdeckung SILBER€ 2.32
Deckel
43/2F016L68086 Deckel€ 2.76
Schlüssel
43/3F016L68003 Schlüssel€ 0.96
Auslösehebel
43/4F016L68004 Auslösehebel€ 2.03
Feder
43/5F016L66108 Feder€ 1.30
Batterieklappe
43/7F016L68082 Batterieklappe€ 7.98
Gewindeschneidschraube 4x19 MM
43/8F016T49429 Gewindeschneidschraube 4x19 MM€ 0.96
Schalter
43/806F016104250 Schalter€ 7.98
Kabelbaum
43/809F016104654 Kabelbaum€ 16.46
Traggriff
44F016L68084 Traggriff€ 2.03
Ziergitter SILBER
47F016L68085 Ziergitter SILBER€ 7.10
Gelenkteil
49F016L68111 Gelenkteil€ 9.28
Achse
52/1F016L68527 Achse€ 4.06
Hebel
52/2F016L90582 Hebel€ 7.98
Distanzstück
52/3F016L90583 Distanzstück€ 2.32
Mähmesser
55F016L66005 Mähmesser€ 31.77
Bolzen M10x30
59F016L66141 Bolzen M10x30€ 2.32
Achse
61/1F016L68526 Achse€ 3.34
Hebel
61/2F016L90581 Hebel€ 7.98
Distanzstück
61/3F016L90585 Distanzstück€ 1.30
Rastkappe
64F016L68095 Rastkappe€ 1.30
Abdeckkappe
65F016L68116 Abdeckkappe€ 0.96
Handgriff
75/1F016L68054 Handgriff€ 12.89
Gewindeschneidschraube 4x19 MM
75/14F016T49429 Gewindeschneidschraube 4x19 MM€ 0.96
Steckverbindergehäuse
75/3/1F016L67218 Steckverbindergehäuse€ 4.93
Verbindungskabel
75/3/802F016104165 Verbindungskabel€ 12.89
Schaltersatz
75/3/803F016104163 Schaltersatz€ 12.89
Seilführung
75/3/804F016104213 Seilführung€ 7.98
Druckknopf
75/4/1F016L67150 Druckknopf€ 1.30
Knopffeder
75/4/2F016L67151 Knopffeder€ 1.30
Gehäusesatz
75/4/803F016104360 Gehäusesatz€ 18.63
Schaltsegment
75/4/804F016104160 Schaltsegment€ 11.74
Hülse
75/805F016104361 Hülse€ 4.06
Fangkorb Unterteil GRUEN
80F016L68118 Fangkorb Unterteil GRUEN€ 16.46
Schutzlappen
82F016L66137 Schutzlappen€ 13.20
Handgriff SCHWARZ
83/2F016L66441 Handgriff SCHWARZ€ 4.93
Feder
85F016L66165 Feder€ 2.03
Feder
99F016L59327 Feder€ 2.76
Blattfeder
100F016L68117 Blattfeder€ 0.96
Haltestopfen
102F016L68536 Haltestopfen€ 18.63
Firmenzeichen
452F016L90677 Firmenzeichen€ 6.52
Torx-Flanschschraube
502F016L68124 Torx-Flanschschraube€ 0.96
Federscheibe 1/2"
503F016L66173 Federscheibe 1/2"€ 1.30
Gewindeschneidschraube 4x19 MM
504F016T49429 Gewindeschneidschraube 4x19 MM€ 0.96
Einschub-akkupaket Bbs 36v, 4,0ah
6502607337047Einschub-akkupaket Bbs 36v, 4,0ah€ 298.40
Nicht mehr lieferbar
6512607225657Nicht mehr lieferbar
Gleichstrommotor
801/1F016104031 Gleichstrommotor€ 248.31
Schraube M4x35 für Metall Deckel
801/1/3F016L66662 Schraube M4x35 für Metall Deckel€ 1.30
Flachkopfschraube 4x35 für Kunstoff Deckel
801/1/3F016L69251 Flachkopfschraube 4x35 für Kunstoff Deckel€ 0.96
Leiterplatte Bestückt
801/2F016104888 Leiterplatte Bestückt€ 108.59
Rad
850F016104422 Rad€ 13.20
Rad
860F016104421 Rad€ 11.74
Klemmhebel
876F016L67530 Klemmhebel€ 10.44
Untergriff
878F016104917 Untergriff€ 21.56
Befestigungswinkel
878/1F016L69450 Befestigungswinkel€ 1.30
Druckknopf
878/2F016L68103 Druckknopf€ 0.96
Schraube M5x8 Csk Hd.
878/4F016L36542 Schraube M5x8 Csk Hd.€ 2.32
Untergriff
879F016104918 Untergriff€ 18.63
Befestigungswinkel
879/1F016L69450 Befestigungswinkel€ 1.30
Druckknopf
879/2F016L68103 Druckknopf€ 0.96
Schraube M5x8 Csk Hd.
879/4F016L36542 Schraube M5x8 Csk Hd.€ 2.32
Fangkorb Oberteil SCHWARZ
883F016104362 Fangkorb Oberteil SCHWARZ€ 14.67
Leitungshalter ROTAK II
895F016L66895 Leitungshalter ROTAK II€ 0.96
