Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HA4507 ( ROTAK43LIS )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

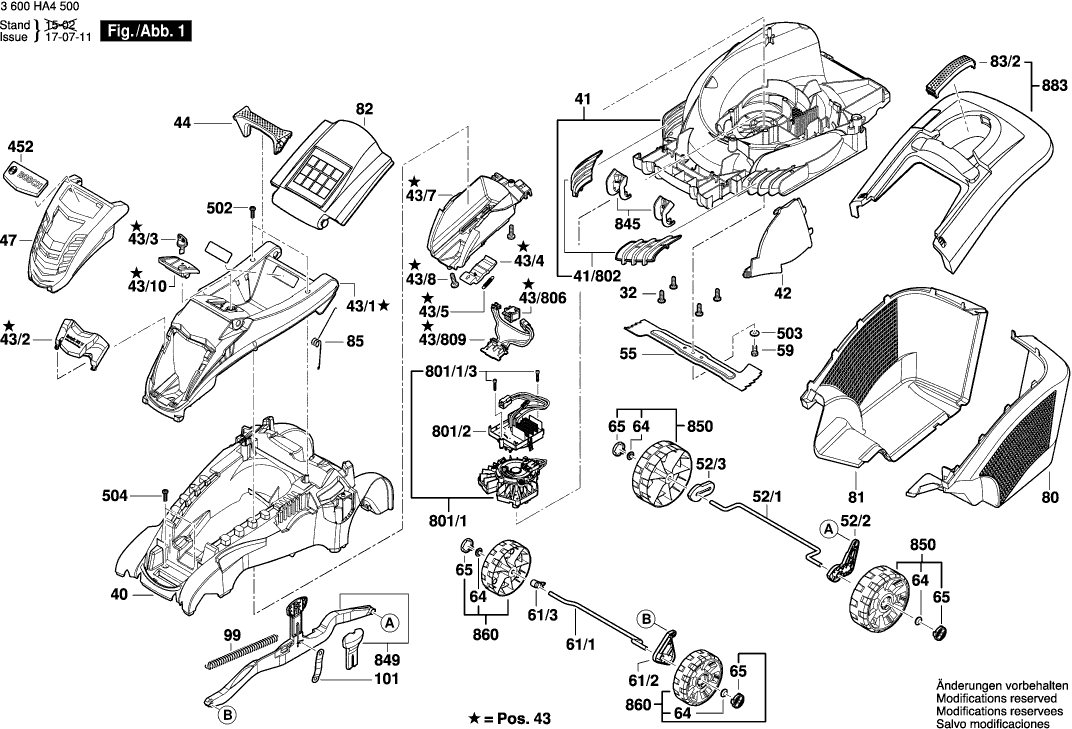

Zeichnungen der Bosch 3600HA4507 ( ROTAK43LIS )
Teileliste der Bosch 3600HA4507 ( ROTAK43LIS )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube | ||||
| 32 | F016L66162 | 0.83 | 0.99 | |
| Mähergehäuse | ||||
| 40 | F016L69463 | 29.75 | 35.40 | |
| Gehäuse | ||||
| 41 | F016L69531 | 49.56 | 58.98 | |
| Kamm | ||||
| 41/802 | F016104912 | 4.10 | 4.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | F016L66041 | |||
| Motorhaube | ||||
| 43 | F016L68080 | 40.61 | 48.33 | |
| Motorhaube | ||||
| 43/1 | F016L68081 | 10.73 | 12.77 | |
| Abdeckung SILBER | ||||
| 43/10 | F016L68083 | 1.18 | 1.40 | |
| Deckel | ||||
| 43/2 | F016L68086 | 1.70 | 2.02 | |
| Schlüssel | ||||
| 43/3 | F016L68003 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/4 | F016L68004 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/5 | F016L66108 | |||
| Batterieklappe | ||||
| 43/7 | F016L68082 | 5.33 | 6.34 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 43/8 | F016T49429 | 0.83 | 0.99 | |
| Schalter | ||||
| 43/806 | F016104250 | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/809 | F016104654 | |||
| Traggriff | ||||
| 44 | F016L68084 | 1.70 | 2.02 | |
| Ziergitter SILBER | ||||
| 47 | F016L68085 | 4.70 | 5.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/1 | F016L68529 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/2 | F016L90582 | |||
| Distanzstück | ||||
| 52/3 | F016L90583 | 1.18 | 1.40 | |
| Mähmesser | ||||
| 55 | F016L68217 | 33.45 | 39.81 | |
| Bolzen M10x30 | ||||
| 59 | F016L66141 | 1.94 | 2.31 | |
| Achse | ||||
| 61/1 | F016L68528 | 3.31 | 3.94 | |
| Hebel | ||||
| 61/2 | F016L90581 | 5.33 | 6.34 | |
| Distanzstück | ||||
| 61/3 | F016L90585 | 1.18 | 1.40 | |
| Rastkappe | ||||
| 64 | F016L68095 | 1.18 | 1.40 | |
| Abdeckkappe | ||||
| 65 | F016L68116 | 0.83 | 0.99 | |
| Handgriff | ||||
| 75/1 | F016L90608 | 12.41 | 14.77 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Steckverbindergehäuse | ||||
| 75/3/1 | F016L67218 | 4.10 | 4.88 | |
| Verbindungskabel | ||||
| 75/3/802 | F016104165 | 9.53 | 11.34 | |
| Schaltersatz | ||||
| 75/3/803 | F016104163 | 11.88 | 14.14 | |
| Seilführung | ||||
| 75/3/804 | F016104213 | 6.54 | 7.78 | |
| Druckknopf | ||||
| 75/4/1 | F016L67150 | 0.83 | 0.99 | |
| Knopffeder | ||||
| 75/4/2 | F016L67151 | 0.83 | 0.99 | |
| Gehäusesatz | ||||
| 75/4/803 | F016104360 | 12.41 | 14.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/4/804 | F016104160 | |||
| Hülse | ||||
| 75/805 | F016104361 | 3.31 | 3.94 | |
| Fangkorb Unterteil L/H | ||||
| 80 | F016L69086 | 13.93 | 16.58 | |
| Fangkorb Unterteil R/H | ||||
| 81 | F016L69087 | 13.93 | 16.58 | |
| Schutzlappen | ||||
| 82 | F016L66137 | 8.45 | 10.06 | |
| Griff | ||||
| 83/2 | F016F05683 | 0.83 | 0.99 | |
| Feder | ||||
| 85 | F016L66165 | 1.70 | 2.02 | |
| Feder | ||||
| 99 | F016L59327 | 2.24 | 2.67 | |
| Blattfeder | ||||
| 101 | F016L68117 | 0.83 | 0.99 | |
| Firmenzeichen | ||||
| 452 | F016L90684 | 5.33 | 6.34 | |
| Torx-Flanschschraube | ||||
| 502 | F016L68124 | 0.83 | 0.99 | |
| Federscheibe 1/2" | ||||
| 503 | F016L66173 | 1.18 | 1.40 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 504 | F016T49429 | 0.83 | 0.99 | |
| Akku-Paket GBA 36V 4,0Ah H-C | ||||
| 650 | 1607A350R2 | 233.78 | 278.20 | |
| Schnell-Lader EU AL 36V-20/36V | ||||
| 651 | 2607226273 | 55.25 | 65.75 | |
| Gleichstrommotor | ||||
| 801/1 | F016104031 | 209.26 | 249.02 | |
| Schraube M4x35 für Metall Deckel | ||||
| 801/1/3 | F016L66662 | 0.83 | 0.99 | |
| Flachkopfschraube 4x35 für Kunstoff Deckel | ||||
| 801/1/3 | F016L69251 | 0.83 | 0.99 | |
| Leiterplatte Bestückt | ||||
| 801/2 | F016104888 | 91.56 | 108.96 | |
| Abdeckblende | ||||
| 845 | F016104425 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 849 | F016104303 | |||
| Rad | ||||
| 850 | F016104422 | 14.00 | 16.66 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 860 | F016104305 | |||
| Klemmhebel | ||||
| 876 | F016L67530 | 8.45 | 10.06 | |
| Untergriff | ||||
| 878 | F016104919 | 13.93 | 16.58 | |
| Schraube M5x8 Csk Hd. | ||||
| 878/4 | F016L36542 | 1.94 | 2.31 | |
| Befestigungswinkel | ||||
| 878/801 | F016104914 | 5.33 | 6.34 | |
| Untergriff | ||||
| 879 | F016104920 | 18.19 | 21.65 | |
| Schraube M5x8 Csk Hd. | ||||
| 879/4 | F016L36542 | 1.94 | 2.31 | |
| Befestigungswinkel | ||||
| 879/801 | F016104915 | 6.54 | 7.78 | |
| Fangkorb Oberteil SCHWARZ | ||||
| 883 | F016104362 | 10.73 | 12.77 | |
| Leitungshalter ROTAK II | ||||
| 895 | F016L66895 | 0.83 | 0.99 | |
