Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H81802 (ROTAK43LIULTRA)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

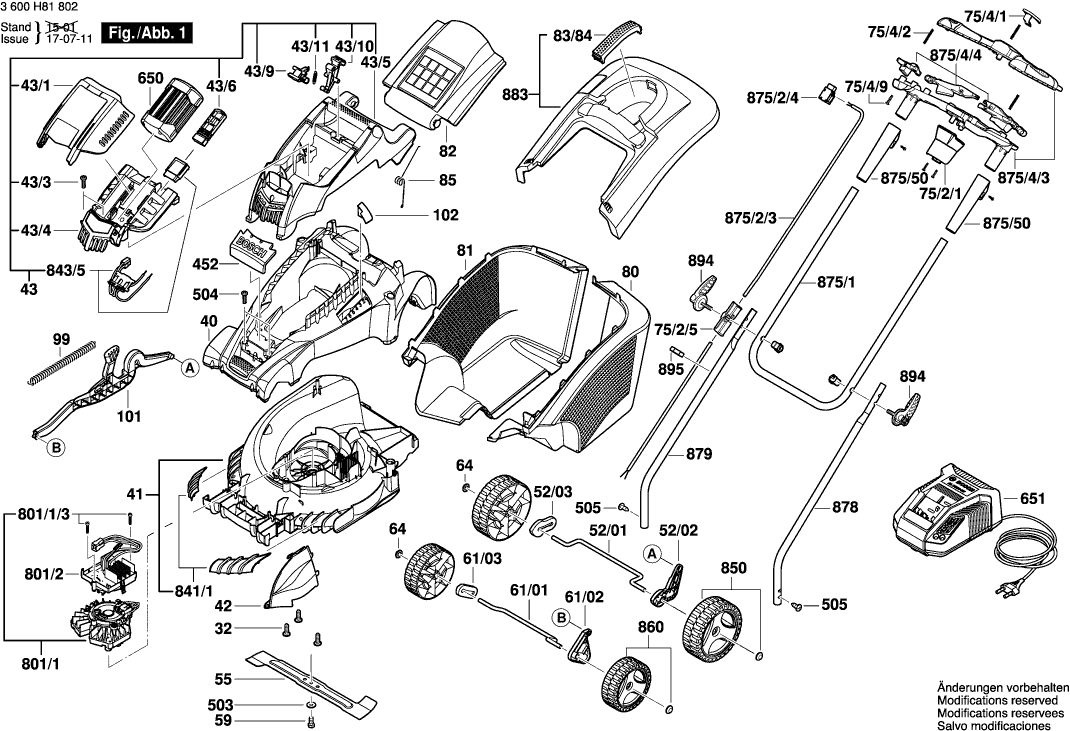

Zeichnungen der Bosch 3600H81802 (ROTAK43LIULTRA)
Teileliste der Bosch 3600H81802 (ROTAK43LIULTRA)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube | ||||
| 32 | F016L66162 | 1.00 | 1.19 | |
| Mähergehäuse | ||||
| 40 | F016L66159 | 37.50 | 44.62 | |
| Gehäuse | ||||
| 41 | F016L65989 | 50.23 | 59.77 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | F016L66041 | |||
| Motorhaube | ||||
| 43 | F016L67439 | 91.33 | 108.68 | |
| Batteriedeckel | ||||
| 43/1 | F016L67438 | 9.47 | 11.27 | |
| Arretierung | ||||
| 43/10 | F016L65988 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/11 | F016L66108 | |||
| Batterieklappe | ||||
| 43/4 | F016L65952 | 33.33 | 39.66 | |
| Motorhaube | ||||
| 43/5 | F016L66779 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/6 | F016L66669 | |||
| Auslösehebel | ||||
| 43/9 | F016L66107 | 2.18 | 2.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/01 | F016L66467 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/02 | F016L90582 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/03 | F016L90583 | |||
| Mähmesser | ||||
| 55 | F016L65957 | 41.30 | 49.15 | |
| Bolzen M10x30 | ||||
| 59 | F016L66141 | 2.18 | 2.59 | |
| Achse | ||||
| 61/01 | F016L66466 | 4.58 | 5.45 | |
| Hebel | ||||
| 61/02 | F016L90581 | 6.73 | 8.01 | |
| Distanzstück | ||||
| 61/03 | F016L90585 | 1.49 | 1.77 | |
| Ratschenkappe | ||||
| 64 | F016F05700 | 1.00 | 1.19 | |
| Steckverbindergehäuse | ||||
| 75/2/1 | F016L67218 | 4.94 | 5.88 | |
| Seilführung | ||||
| 75/2/5 | F016104213 | 8.35 | 9.94 | |
| Druckknopf | ||||
| 75/4/1 | F016L67150 | 1.00 | 1.19 | |
| Knopffeder | ||||
| 75/4/2 | F016L67151 | 1.00 | 1.19 | |
| Fangkorb Unterteil L/H | ||||
| 80 | F016L64304 | 21.30 | 25.35 | |
| Fangkorb Unterteil R/H | ||||
| 81 | F016L64338 | 14.94 | 17.78 | |
| Schutzlappen | ||||
| 82 | F016L66137 | 10.90 | 12.97 | |
| Griff | ||||
| 83/84 | F016F05683 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 85 | F016L66165 | |||
| Feder | ||||
| 99 | F016L59327 | 2.86 | 3.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 101 | F016L65971 | |||
| Vordrossel | ||||
| 102 | F016L66111 | 2.52 | 3.00 | |
| Firmenzeichen ROTAK 43 LI Ultra | ||||
| 452 | F016L68432 | 2.71 | 3.22 | |
| Federscheibe 1/2" | ||||
| 503 | F016L66173 | 1.32 | 1.57 | |
| Gewindeschneidschraube | ||||
| 504 | F016T49429 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 505 | F016L65803 | |||
| Akku-Paket 36V, 4,5Ah, LI | ||||
| 650 | 2607336006 | 342.01 | 406.99 | |
| Schnell-Lader EU AL 36V-20/36V | ||||
| 651 | 2607226273 | 64.67 | 76.96 | |
| Gleichstrommotor | ||||
| 801/1 | F016104031 | 234.56 | 279.13 | |
| Flachkopfschraube 4x35 für Kunstoff Deckel | ||||
| 801/1/3 | F016L69251 | 1.00 | 1.19 | |
| Schraube M4x35 für Metall Deckel | ||||
| 801/1/3 | F016L66662 | 1.00 | 1.19 | |
| Leiterplatte Bestückt | ||||
| 801/2 | F016104888 | 102.63 | 122.13 | |
| Abdeckkappe | ||||
| 841/1 | F016104318 | 4.58 | 5.45 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 843/5 | F016104244 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 850 | F016103992 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 860 | F016103994 | |||
| Handgriff | ||||
| 875/1 | F016L90608 | 14.94 | 17.78 | |
| Verbindungskabel | ||||
| 875/2/3 | F016104165 | 10.68 | 12.71 | |
| Schaltersatz | ||||
| 875/2/4 | F016104163 | 13.13 | 15.62 | |
| Gehäusesatz | ||||
| 875/4/3 | F016104159 | 18.94 | 22.54 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 875/4/4 | F016104160 | |||
| Hülse | ||||
| 875/50 | F016104161 | 5.81 | 6.91 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 878 | F016L67209 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 879 | F016L67210 | |||
| Deckel | ||||
| 883 | F016103608 | 27.81 | 33.09 | |
| Klemmhebel | ||||
| 894 | F016L67530 | 10.90 | 12.97 | |
| Leitungshalter ROTAK II | ||||
| 895 | F016L66895 | 1.00 | 1.19 | |
