Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HA4303 ( ROTAK43M )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600HA4303 ( ROTAK43M )

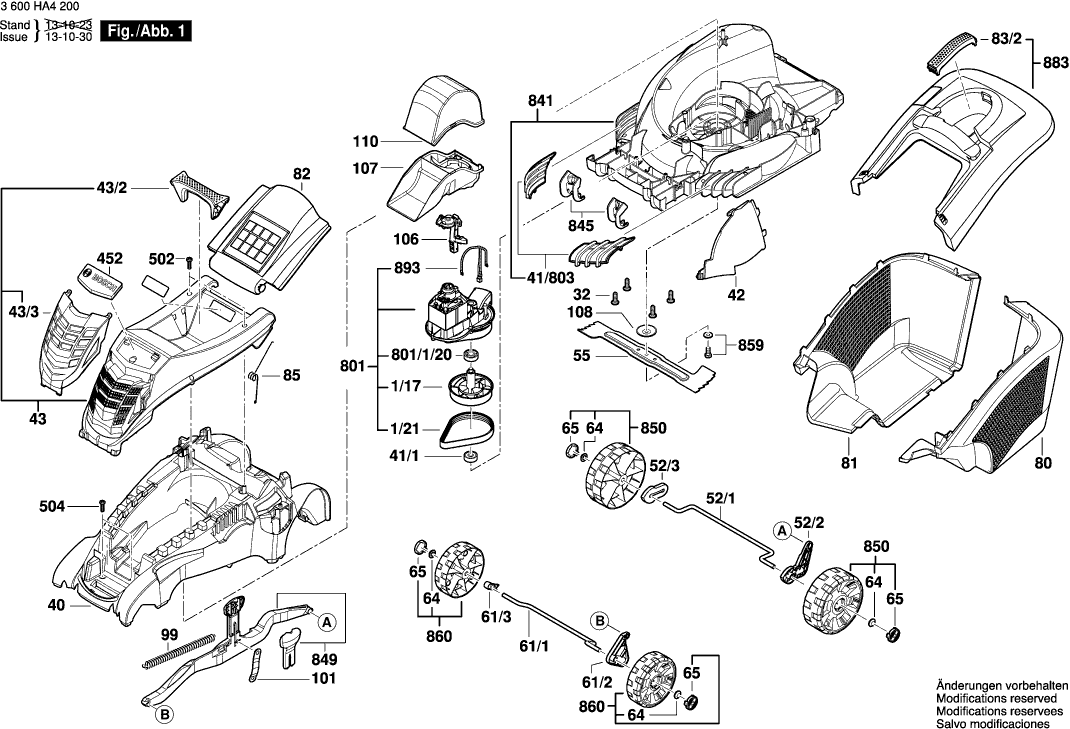

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3600HA4303 ( ROTAK43M )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Antriebswelle
1/17 F016L65108 10.73 12.77

Antriebsriemen
1/21 F016L65109 12.41 14.77

Gewindeschneidschraube
32 F016L37433 0.83 0.99

Mähergehäuse
40 F016104925 23.75 28.26

Lager 6003
41/1 F016L64387 4.10 4.88

Abdeckblende
41/803 F016104304 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
42 F016L66041

Motorhaube
43 F016L68149 20.42 24.30

Traggriff
43/2 F016L68084 1.70 2.02

Ziergitter SILBER
43/3 F016L68150 4.10 4.88

Nicht mehr lieferbar, kein Ersatz
52/1 F016L68529

Nicht mehr lieferbar, kein Ersatz
52/2 F016L90582

Distanzstück
52/3 F016L90583 1.18 1.40

Mähmesser
55 F016L68216 29.75 35.40

Achse
61/1 F016L68528 3.31 3.94

Hebel
61/2 F016L90581 5.33 6.34

Distanzstück
61/3 F016L90585 1.18 1.40

Rastkappe
64 F016L68095 1.18 1.40

Abdeckkappe
65 F016L68116 0.83 0.99

Handgriff
75/1 F016L90608 12.41 14.77

Gewindeschneidschraube 4x19 MM
75/14 F016T49429 0.83 0.99

Schaltergehäuse
75/3/1 F016L67217 4.70 5.59

Verbindungskabel EU
75/3/802 F016104214 5.83 6.94

Verbindungskabel
75/3/803 F016104164 8.45 10.06

Schaltersatz
75/3/804 F016104162 10.73 12.77

Seilführung
75/3/805 F016104213 6.54 7.78

Druckknopf
75/4/1 F016L67150 0.83 0.99

Knopffeder
75/4/2 F016L67151 0.83 0.99

Gehäusesatz
75/4/803 F016104360 12.41 14.77

Schaltsegment
75/4/804 F016104160 7.58 9.02

Hülse
75/805 F016104361 3.31 3.94

Fangkorb Unterteil L/H
80 F016L64304 18.19 21.65

Fangkorb Unterteil R/H
81 F016L64338 12.41 14.77

Schutzlappen
82 F016L66137 8.45 10.06

Handgriff SCHWARZ
83/2 F016L66441 2.71 3.22

Feder
85 F016L66165 1.70 2.02

Feder
99 F016L59327 2.24 2.67

Blattfeder
101 F016L68117 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
106 F016L90579

Schallwand
107 F016L68501 2.24 2.67

Lagerdeckel
108 F016L67627 1.18 1.40

Schallwand
110 F016L68448 1.94 2.31

Firmenzeichen Rotak 43 M
452 F016L68223 1.18 1.40

Torx-Flanschschraube
502 F016L68124 0.83 0.99

Gewindeschneidschraube 4x19 MM
504 F016T49429 0.83 0.99

Elektromotor
801 F016103596 148.65 176.89

Lager
801/1/20 F016L64594 2.24 2.67

Gehäuse
841 F016104400 33.45 39.81

Abdeckblende
845 F016104425 1.94 2.31

Gelenkteil
849 F016104303 5.83 6.94

Rad
850 F016104306 6.54 7.78

Kombi-Schraube
859 F016104350 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
860 F016104305

Klemmhebel
876 F016L67530 8.45 10.06

Nicht mehr lieferbar, kein Ersatz
878 F016104579

Schraube M5x8 Csk Hd.
878/4 F016L36542 1.94 2.31

Befestigungswinkel GRUEN
878/801 F016104426 4.70 5.59

Untergriff
879 F016104580 10.73 12.77

Schraube M5x8 Csk Hd.
879/4 F016L36542 1.94 2.31

Befestigungswinkel GRUEN
879/801 F016104427 4.10 4.88

Deckel
883 F016103608 23.75 28.26

Temperaturwächter
893 F016103605 9.53 11.34

Leitungshalter ROTAK II
895 F016L66895 0.83 0.99
