Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H81D31 ( ROTAK43 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600H81D31 ( ROTAK43 )

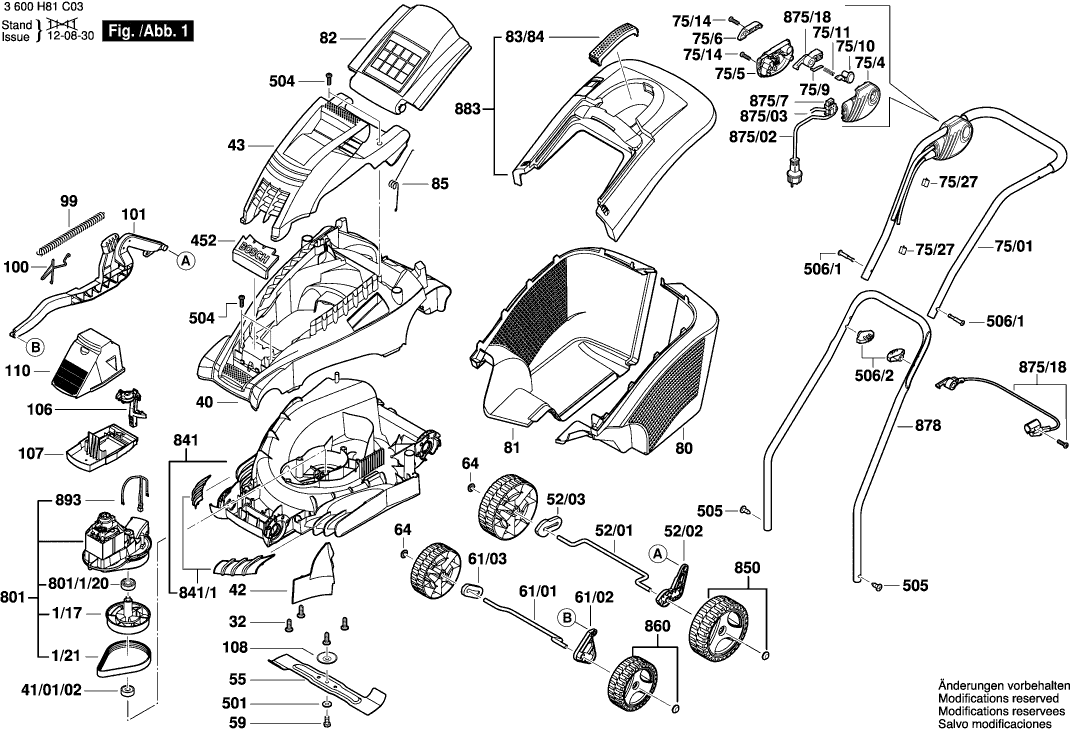

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Bosch 3600H81D31 ( ROTAK43 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Antriebswelle
1/17 F016L65108 10.73 12.77

Antriebsriemen
1/21 F016L65109 12.41 14.77

Gewindeschneidschraube
32 F016L37433 0.83 0.99

Mähergehäuse
40 F016L66159 33.45 39.81

Lager 6003
41/01/02 F016L64387 4.10 4.88

Nicht mehr lieferbar, kein Ersatz
42 F016L66041

Motorhaube
43 F016L65159 23.75 28.26

Nicht mehr lieferbar, kein Ersatz
52/01 F016L66467

Nicht mehr lieferbar, kein Ersatz
52/02 F016L90582

Distanzstück
52/03 F016L90583 1.18 1.40

Mähmesser
55 F016L65924 29.75 35.40

Kombi-Schraube
59 F016104350 0.83 0.99

Achse
61/01 F016L66466 4.10 4.88

Hebel
61/02 F016L90581 5.33 6.34

Distanzstück
61/03 F016L90585 1.18 1.40

Rastkappe 9 MM
64 F016L66463 1.60 1.90

Ratschenkappe
64 F016F05700 0.83 0.99

Handgriff
75/01 F016L66181 20.42 24.30

Druckknopf
75/10 F016L66237 1.84 2.19

Knopf AGC 18
75/10 F016F05705 0.83 0.99

Druckfeder
75/11 F016T49226 4.10 4.88

Leitungshalter
75/27 F016L90575 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
75/4 F016L65739

Schaltergehäuse
75/5 F016L66235 1.94 2.31

Klemmstück
75/6 F016T49630 2.24 2.67

Nicht mehr lieferbar, kein Ersatz
75/9 F016T49845

Fangkorb Unterteil L/H
80 F016L64304 18.19 21.65

Fangkorb Unterteil R/H
81 F016L64338 12.41 14.77

Schutzlappen
82 F016L66137 8.45 10.06

Handgriff SCHWARZ
83/84 F016L66441 2.71 3.22

Feder
85 F016L66165 1.70 2.02

Feder
99 F016L59327 2.24 2.67

Feder
100 F016L65790 0.83 0.99

Nicht mehr lieferbar, kein Ersatz
101 F016L65971

Nicht mehr lieferbar, kein Ersatz
106 F016L90579

Filtergehäuse
107 F016L65539 8.45 10.06

Lagerdeckel
108 F016L67627 1.18 1.40

Filtergehäuse
110 F016L65709 4.10 4.88

Firmenzeichen ROTAK 43
452 F016L66273 1.94 2.31

Unterlegscheibe Ø8,15 SCHWARZ
501 F016T48185 2.71 3.22

Gewindeschneidschraube 4x19 MM
504 F016T49429 0.83 0.99

Schraube M5x8 Csk Hd.
505 F016L36542 1.94 2.31

Nicht mehr lieferbar, kein Ersatz
506/1 F016L59277

Spanngriff
506/2 F016L66136 3.31 3.94

Elektromotor
801 F016103596 148.65 176.89

Lager
801/1/20 F016L64594 2.24 2.67

Gehäuse
841 F016103600 29.75 35.40

Abdeckkappe
841/1 F016104318 4.10 4.88

Nicht mehr lieferbar, kein Ersatz
850 F016103992

Rad
860 F016103994 10.73 12.77

Netzanschlussleitung CH
875/02 F016104359 15.71 18.69

Verbindungskabel
875/03 F016103602 10.73 12.77

Nicht mehr lieferbar, kein Ersatz
875/18 F016103601

Ein/Aus-Schalter
875/7 F016F05717 11.88 14.14

Untergriff
878 F016L65166 18.19 21.65

Deckel
883 F016103608 23.75 28.26

Temperaturwächter
893 F016103605 9.53 11.34
