Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600H81D40 (ROTAK43)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

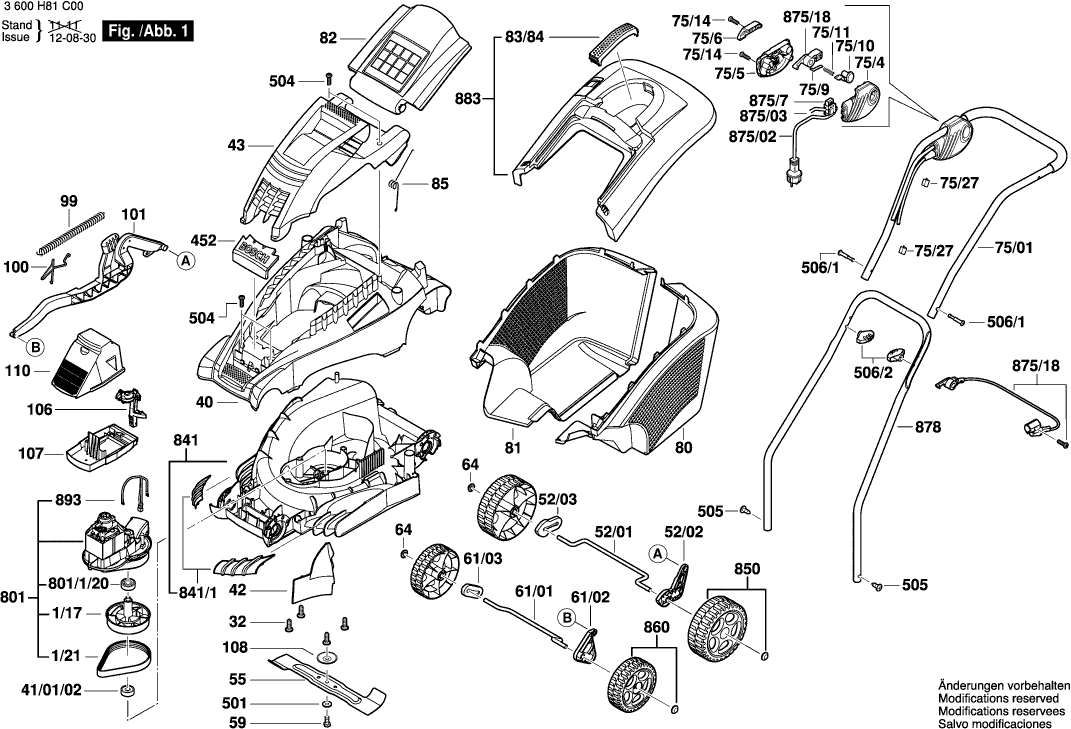

Zeichnungen der Bosch 3600H81D40 (ROTAK43)
Teileliste der Bosch 3600H81D40 (ROTAK43)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Antriebswelle | ||||
| 1/17 | F016L65108 | 12.82 | 15.26 | |
| Antriebsriemen | ||||
| 1/21 | F016L65109 | 13.90 | 16.54 | |
| Gewindeschneidschraube | ||||
| 32 | F016L37433 | 1.00 | 1.19 | |
| Mähergehäuse | ||||
| 40 | F016L66159 | 37.50 | 44.62 | |
| Lager 6003 | ||||
| 41/01/02 | F016L64387 | 4.94 | 5.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | F016L66041 | |||
| Motorhaube | ||||
| 43 | F016L65159 | 26.62 | 31.68 | |
| Achse | ||||
| 52/01 | F016L65931 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/02 | F016L90582 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/03 | F016L90583 | |||
| Mähmesser | ||||
| 55 | F016L65924 | 29.75 | 35.40 | |
| Kombi-Schraube | ||||
| 59 | F016104350 | 1.00 | 1.19 | |
| Achse | ||||
| 61/01 | F016L65163 | 7.58 | 9.02 | |
| Hebel | ||||
| 61/02 | F016L90581 | 6.73 | 8.01 | |
| Distanzstück | ||||
| 61/03 | F016L90585 | 1.49 | 1.77 | |
| Ratschenkappe | ||||
| 64 | F016F05700 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/01 | F016L66181 | |||
| Knopf AGC 18 | ||||
| 75/10 | F016F05705 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/11 | F016T49226 | |||
| Leitungshalter | ||||
| 75/27 | F016L90575 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/4 | F016L65739 | |||
| Schaltergehäuse | ||||
| 75/5 | F016L66235 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/6 | F016T49630 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 75/9 | F016T49845 | |||
| Fangkorb Unterteil L/H | ||||
| 80 | F016L64304 | 21.30 | 25.35 | |
| Fangkorb Unterteil R/H | ||||
| 81 | F016L64338 | 14.94 | 17.78 | |
| Schutzlappen | ||||
| 82 | F016L66137 | 10.90 | 12.97 | |
| Griff | ||||
| 83/84 | F016F05683 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 85 | F016L66165 | |||
| Feder | ||||
| 99 | F016L59327 | 2.86 | 3.40 | |
| Feder | ||||
| 100 | F016L65790 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 101 | F016L65971 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 106 | F016L90579 | |||
| Filtergehäuse | ||||
| 107 | F016L65539 | 9.47 | 11.27 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 108 | F016L67627 | |||
| Filtergehäuse | ||||
| 110 | F016L65709 | 4.58 | 5.45 | |
| Firmenzeichen ROTAK 43 | ||||
| 452 | F016L66273 | 2.18 | 2.59 | |
| Unterlegscheibe Ø8,15 SCHWARZ | ||||
| 501 | F016T48185 | 3.44 | 4.09 | |
| Gewindeschneidschraube | ||||
| 504 | F016T49429 | 1.00 | 1.19 | |
| Schraube M5x8 Csk Hd. | ||||
| 505 | F016L36542 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 506/1 | F016L59277 | |||
| Spanngriff | ||||
| 506/2 | F016L66136 | 4.18 | 4.97 | |
| Elektromotor | ||||
| 801 | F016103596 | 173.95 | 207.00 | |
| Lager | ||||
| 801/1/20 | F016L64594 | 2.86 | 3.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 841 | F016103600 | |||
| Abdeckkappe | ||||
| 841/1 | F016104318 | 4.58 | 5.45 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 850 | F016103992 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 860 | F016103994 | |||
| Netzanschlussleitung | ||||
| 875/02 | F016L66967 | 0.83 | 0.99 | |
| Verbindungskabel | ||||
| 875/03 | F016103602 | 11.02 | 13.11 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 875/18 | F016103601 | |||
| Ein/Aus-Schalter | ||||
| 875/7 | F016F05717 | 13.13 | 15.62 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 878 | F016L65166 | |||
| Deckel | ||||
| 883 | F016103608 | 27.81 | 33.09 | |
| Temperaturwächter | ||||
| 893 | F016103605 | 11.37 | 13.53 | |
