Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HA450E ( ROTAK430LI )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

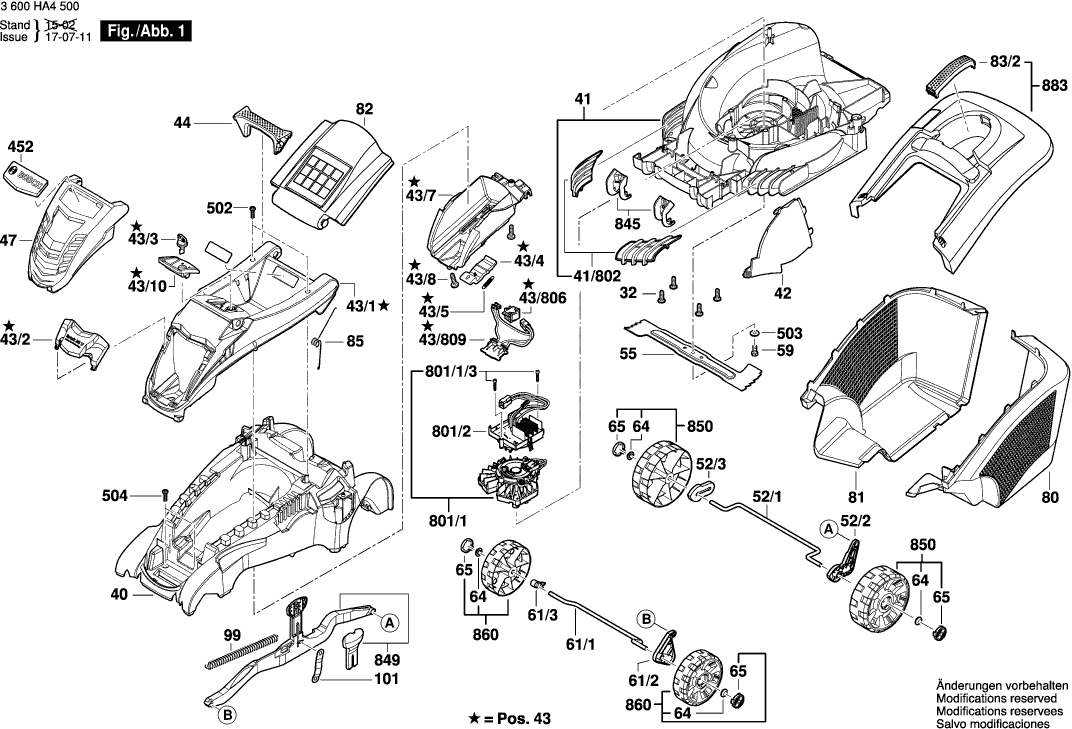

Zeichnungen der Bosch 3600HA450E ( ROTAK430LI )
Teileliste der Bosch 3600HA450E ( ROTAK430LI )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube | ||||
| 32 | F016L66162 | 0.83 | 0.99 | |
| Mähergehäuse GRUEN | ||||
| 40 | F016L69542 | 20.42 | 24.30 | |
| Gehäuse | ||||
| 41 | F016L68166 | 33.45 | 39.81 | |
| Abdeckblende | ||||
| 41/802 | F016104304 | 2.24 | 2.67 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | F016L66041 | |||
| Motorhaube | ||||
| 43 | F016L68080 | 40.61 | 48.33 | |
| Motorhaube | ||||
| 43/1 | F016L68081 | 10.73 | 12.77 | |
| Abdeckung SILBER | ||||
| 43/10 | F016L68083 | 1.18 | 1.40 | |
| Deckel | ||||
| 43/2 | F016L68086 | 1.70 | 2.02 | |
| Schlüssel | ||||
| 43/3 | F016L68003 | 1.18 | 1.40 | |
| Auslösehebel | ||||
| 43/4 | F016L68004 | 0.83 | 0.99 | |
| Feder | ||||
| 43/5 | F016L66108 | 0.83 | 0.99 | |
| Batterieklappe | ||||
| 43/7 | F016L68082 | 5.33 | 6.34 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 43/8 | F016T49429 | 0.83 | 0.99 | |
| Schalter | ||||
| 43/806 | F016104250 | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43/809 | F016104654 | |||
| Traggriff | ||||
| 44 | F016L68084 | 1.70 | 2.02 | |
| Ziergitter SCHWARZ | ||||
| 47 | F016L69088 | 5.83 | 6.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/1 | F016L68529 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52/2 | F016L90582 | |||
| Distanzstück | ||||
| 52/3 | F016L90583 | 1.18 | 1.40 | |
| Mähmesser | ||||
| 55 | F016L68217 | 33.45 | 39.81 | |
| Bolzen M10x30 | ||||
| 59 | F016L66141 | 1.94 | 2.31 | |
| Achse | ||||
| 61/1 | F016L68528 | 3.31 | 3.94 | |
| Hebel | ||||
| 61/2 | F016L90581 | 5.33 | 6.34 | |
| Distanzstück | ||||
| 61/3 | F016L90585 | 1.18 | 1.40 | |
| Rastkappe | ||||
| 64 | F016L68095 | 1.18 | 1.40 | |
| Abdeckkappe | ||||
| 65 | F016L68116 | 0.83 | 0.99 | |
| Handgriff | ||||
| 75/1 | F016L90608 | 12.41 | 14.77 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 75/14 | F016T49429 | 0.83 | 0.99 | |
| Steckverbindergehäuse | ||||
| 75/3/1 | F016L67218 | 4.10 | 4.88 | |
| Verbindungskabel | ||||
| 75/3/802 | F016104165 | 9.53 | 11.34 | |
| Schaltersatz | ||||
| 75/3/803 | F016104163 | 11.88 | 14.14 | |
| Seilführung | ||||
| 75/3/804 | F016104213 | 6.54 | 7.78 | |
| Druckknopf | ||||
| 75/4/1 | F016L67150 | 0.83 | 0.99 | |
| Knopffeder | ||||
| 75/4/2 | F016L67151 | 0.83 | 0.99 | |
| Gehäusesatz | ||||
| 75/4/803 | F016104360 | 12.41 | 14.77 | |
| Schaltsegment | ||||
| 75/4/804 | F016104160 | 7.58 | 9.02 | |
| Hülse | ||||
| 75/805 | F016104361 | 3.31 | 3.94 | |
| Fangkorb Unterteil L/H | ||||
| 80 | F016L64304 | 18.19 | 21.65 | |
| Fangkorb Unterteil R/H | ||||
| 81 | F016L64338 | 12.41 | 14.77 | |
| Schutzlappen | ||||
| 82 | F016L66137 | 8.45 | 10.06 | |
| Handgriff SCHWARZ | ||||
| 83/2 | F016L66441 | 2.71 | 3.22 | |
| Feder | ||||
| 85 | F016L66165 | 1.70 | 2.02 | |
| Feder | ||||
| 99 | F016L59327 | 2.24 | 2.67 | |
| Blattfeder | ||||
| 101 | F016L68117 | 0.83 | 0.99 | |
| Firmenzeichen | ||||
| 452 | F016L90683 | 2.71 | 3.22 | |
| Torx-Flanschschraube | ||||
| 502 | F016L68124 | 0.83 | 0.99 | |
| Federscheibe 1/2" | ||||
| 503 | F016L66173 | 1.18 | 1.40 | |
| Gewindeschneidschraube 4x19 MM | ||||
| 504 | F016T49429 | 0.83 | 0.99 | |
| Akku-Paket 36V 2,0 Ah Li | ||||
| 650 | 2607336913 | 187.62 | 223.27 | |
| Akku-paket Pba 36v 2,0ah H-b 72wh | ||||
| 650 | 1607A3502V | 159.00 | 189.21 | |
| Ladegerät UK | ||||
| 651 | 2607226457 | 148.65 | 176.89 | |
| Gleichstrommotor | ||||
| 801/1 | F016104031 | 209.26 | 249.02 | |
| Flachkopfschraube 4x35 für Kunstoff Deckel | ||||
| 801/1/3 | F016L69251 | 0.83 | 0.99 | |
| Schraube M4x35 für Metall Deckel | ||||
| 801/1/3 | F016L66662 | 0.83 | 0.99 | |
| Leiterplatte Bestückt | ||||
| 801/2 | F016104888 | 91.56 | 108.96 | |
| Abdeckblende | ||||
| 845 | F016104425 | 1.94 | 2.31 | |
| Gelenkteil | ||||
| 849 | F016104303 | 5.83 | 6.94 | |
| Rad | ||||
| 850 | F016104306 | 6.54 | 7.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 860 | F016104305 | |||
| Klemmhebel | ||||
| 876 | F016L67530 | 8.45 | 10.06 | |
| Untergriff | ||||
| 878 | F016104928 | 9.53 | 11.34 | |
| Schraube M5x8 Csk Hd. | ||||
| 878/4 | F016L36542 | 1.94 | 2.31 | |
| Befestigungswinkel GRUEN | ||||
| 878/801 | F016104426 | 4.70 | 5.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 879 | F016104929 | |||
| Schraube M5x8 Csk Hd. | ||||
| 879/4 | F016L36542 | 1.94 | 2.31 | |
| Befestigungswinkel GRUEN | ||||
| 879/801 | F016104927 | 2.24 | 2.67 | |
| Deckel | ||||
| 883 | F016103608 | 23.75 | 28.26 | |
| Leitungshalter ROTAK II | ||||
| 895 | F016L66895 | 0.83 | 0.99 | |
