Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0601190020 ( S500 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

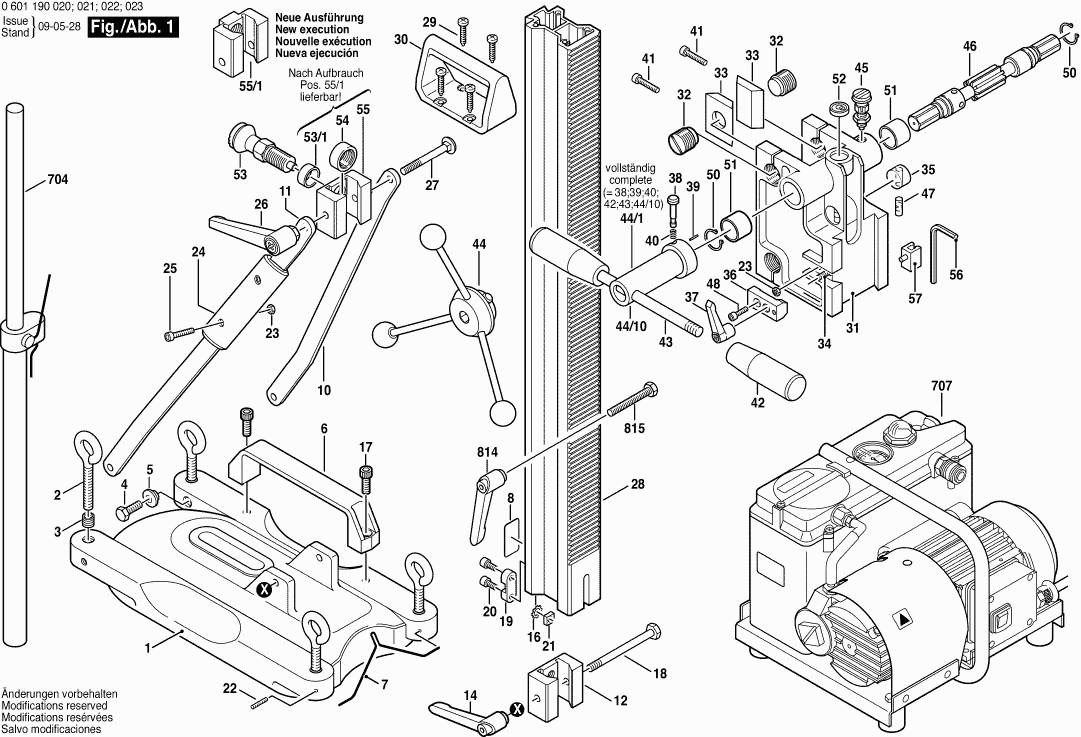

Zeichnungen der Bosch 0601190020 ( S500 )
Teileliste der Bosch 0601190020 ( S500 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Bodenplatte | ||||
| 1 | 1609203662 | 271.34 | 322.89 | |
| Ringschraube | ||||
| 2 | 1609203663 | 4.70 | 5.59 | |
| Gewindeeinsatz | ||||
| 3 | 1609203664 | 5.83 | 6.94 | |
| Sechskantschraube | ||||
| 4 | 1609203665 | 1.18 | 1.40 | |
| Bundbuchse | ||||
| 5 | 1609203666 | 9.53 | 11.34 | |
| Griff | ||||
| 6 | 1609203667 | 23.75 | 28.26 | |
| Positionsgeber | ||||
| 7 | 1609203668 | 9.53 | 11.34 | |
| Typschild | ||||
| 8 | 1601106902 | 0.83 | 0.99 | |
| Stütze | ||||
| 10 | 1609203670 | 15.71 | 18.69 | |
| Stütze | ||||
| 11 | 1609203671 | 15.71 | 18.69 | |
| Klemmstück | ||||
| 12 | 1609203672 | 12.41 | 14.77 | |
| Klemmhebel | ||||
| 14 | 1609203674 | 10.73 | 12.77 | |
| Fächerscheibe | ||||
| 16 | 1609203676 | 1.18 | 1.40 | |
| Innensechskantschraube | ||||
| 17 | 1609203677 | 1.18 | 1.40 | |
| Sechskantschraube | ||||
| 18 | 1609203678 | 3.31 | 3.94 | |
| Passfeder | ||||
| 19 | 1609203679 | 10.73 | 12.77 | |
| Innensechskantschraube | ||||
| 20 | 1609203680 | 1.18 | 1.40 | |
| Vierkantmutter | ||||
| 21 | 1609203681 | 1.18 | 1.40 | |
| Gewindestift | ||||
| 22 | 1609203682 | 1.18 | 1.40 | |
| Sechskantmutter | ||||
| 23 | 1609203683 | 1.18 | 1.40 | |
| Griff | ||||
| 24 | 1609203684 | 2.71 | 3.22 | |
| Zylinderschraube DIN 84ZN-M4x25 | ||||
| 25 | 1609203685 | 1.18 | 1.40 | |
| Klemmhebel | ||||
| 26 | 1609203686 | 44.82 | 53.34 | |
| Flachrundschraube | ||||
| 27 | 1609203687 | 1.94 | 2.31 | |
| Säule | ||||
| 28 | 1609203688 | 304.19 | 361.99 | |
| Blechschraube | ||||
| 29 | 1609203689 | 1.18 | 1.40 | |
| Bügelgriff | ||||
| 30 | 1609203690 | 7.58 | 9.02 | |
| Führungsschlitten | ||||
| 31 | 1609203691 | 271.34 | 322.89 | |
| Einstellschraube | ||||
| 32 | 1609203692 | 20.42 | 24.30 | |
| Führungselement | ||||
| 33 | 1609203693 | 2.71 | 3.22 | |
| Gewindestift | ||||
| 34 | 1609203694 | 1.18 | 1.40 | |
| Schutzglas | ||||
| 35 | 1609203695 | 49.56 | 58.98 | |
| ANSCHLAGHALTERUNG | ||||
| 36 | 1609203696 | 44.82 | 53.34 | |
| Klemmhebel | ||||
| 37 | 1609203697 | 15.71 | 18.69 | |
| Rastbolzen | ||||
| 38 | 1609203699 | 1.18 | 1.40 | |
| Spiralspannstift | ||||
| 39 | 1609203700 | 1.94 | 2.31 | |
| Druckfeder | ||||
| 40 | 1609203701 | 1.18 | 1.40 | |
| Innensechskantschraube | ||||
| 41 | 1609203702 | 13.93 | 16.58 | |
| Zylinderknopf SCHWARZ | ||||
| 42 | 1609203703 | 26.84 | 31.94 | |
| Vorschubhebel | ||||
| 43 | 1609203704 | 73.72 | 87.73 | |
| Drehkreuz 3-POLIG | ||||
| 44 | 1609203H33 | 130.32 | 155.08 | |
| Drehkreuz 3-POLIG | ||||
| 44/1 | 1609203H33 | 130.32 | 155.08 | |
| Mitnehmer | ||||
| 44/10 | 1609203705 | 15.71 | 18.69 | |
| Sperrbolzen | ||||
| 45 | 1609203706 | 23.75 | 28.26 | |
| Zahnwelle | ||||
| 46 | 1609203707 | 23.75 | 28.26 | |
| Wasserwaage | ||||
| 47 | 1609203708 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84ZN-M4x25 | ||||
| 48 | 1609203685 | 1.18 | 1.40 | |
| Sicherungsring | ||||
| 50 | 1609203711 | 7.58 | 9.02 | |
| Wellenlager | ||||
| 51 | 1609203712 | 5.33 | 6.34 | |
| Dosenlibelle | ||||
| 52 | 1609203713 | 5.33 | 6.34 | |
| Rastbolzen | ||||
| 53 | 1609203777 | 55.25 | 65.75 | |
| Abstandsbuchse | ||||
| 53/1 | 1609203778 | 3.31 | 3.94 | |
| Gewindeplatte | ||||
| 54 | 1609203779 | 20.42 | 24.30 | |
| Klemmstück | ||||
| 55 | 1609203780 | 15.71 | 18.69 | |
| Klemmstück | ||||
| 55/1 | 1609203H46 | 15.71 | 18.69 | |
| Transportrolle | ||||
| 90 | 1609203F74 | 233.78 | 278.20 | |
| Halter | ||||
| 90/10 | 1609203N96 | 91.56 | 108.96 | |
| Halter | ||||
| 90/20 | 1609203N97 | 91.56 | 108.96 | |
| Unterlegscheibe | ||||
| 90/30 | 1609203P27 | 1.18 | 1.40 | |
| Unterlegscheibe | ||||
| 90/31 | 1609203N98 | 7.58 | 9.02 | |
| Sechskantschraube | ||||
| 90/40 | 1609203P26 | 1.94 | 2.31 | |
| Achse | ||||
| 90/50 | 1609203N99 | 36.85 | 43.85 | |
| O-Ring | ||||
| 90/60 | 1609203P08 | 1.94 | 2.31 | |
| Zackenring | ||||
| 90/70 | 1609203P28 | 1.70 | 2.02 | |
| Rad | ||||
| 90/80 | 1609203P07 | 23.75 | 28.26 | |
| Sicherungsring | ||||
| 90/90 | 1609203P00 | 4.10 | 4.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 701 | 2609390310 | |||
| Sechskantschraube DIN 931-M8x70 | ||||
| 701/1 | 2911011260 | 0.83 | 0.99 | |
| Klemmstück | ||||
| 701/10 | 2609390331 | 13.93 | 16.58 | |
| Sechskantmutter DIN 985-M8-8 | ||||
| 701/11 | 2915061005 | 1.94 | 2.31 | |
| Klemmbügel | ||||
| 701/12 | 2609390332 | 44.82 | 53.34 | |
| Spannverschluss | ||||
| 701/13 | 2609390333 | 15.71 | 18.69 | |
| Dichtring | ||||
| 701/14 | 2609390334 | 11.88 | 14.14 | |
| Senkschraube DIN 965-M4x8MM | ||||
| 701/15 | 2910871118 | 0.83 | 0.99 | |
| Saugstutzen | ||||
| 701/16 | 2609390335 | 209.26 | 249.02 | |
| Deckelring | ||||
| 701/18 | 2609390337 | 73.72 | 87.73 | |
| Abstandsbuchse | ||||
| 701/2 | 2609390325 | 9.53 | 11.34 | |
| Klemmhebel M 6 | ||||
| 701/3 | 2609390326 | 12.41 | 14.77 | |
| Ringschraube M 10x80 MM | ||||
| 701/4 | 2609390327 | 8.45 | 10.06 | |
| Abstützelement 22x8 MM | ||||
| 701/5 | 2609390328 | 1.94 | 2.31 | |
| Klemmbügel | ||||
| 701/6 | 2609390329 | 44.82 | 53.34 | |
| Klemmstück | ||||
| 701/7 | 2609390330 | 13.93 | 16.58 | |
| Sechskantschraube DIN 931-M8x80 | ||||
| 701/8 | 2911011262 | 3.31 | 3.94 | |
| Spiralspannstift 3 x 14MM | ||||
| 701/9 | 2917800078 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 704 | 2608598111 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 705 | 2607000744 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 705/1 | 2607000746 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 706 | 2607000745 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 706/1 | 2607000747 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 707 | 0601191003 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 708 | 2609390314 | |||
| Anschlussstutzen | ||||
| 708/1 | 2609390377 | 441.61 | 525.52 | |
| Schlauchstutzen 1/4" | ||||
| 708/11 | 2609390359 | 8.45 | 10.06 | |
| Dichtscheibe | ||||
| 708/12 | 2609390360 | 1.94 | 2.31 | |
| Dichtkegel | ||||
| 708/13 | 2609390361 | 15.71 | 18.69 | |
| O-Ring 7x2,72 MM | ||||
| 708/14 | 2609390362 | 4.70 | 5.59 | |
| Druckfeder | ||||
| 708/15 | 2609390363 | 3.31 | 3.94 | |
| Manometer | ||||
| 708/16 | 2609390364 | 29.75 | 35.40 | |
| Druckknopf | ||||
| 708/17 | 2609390365 | 26.84 | 31.94 | |
| Sicherungsscheibe DIN 6799-4-FST | ||||
| 708/18 | 2916089057 | 0.83 | 0.99 | |
| Drehgriff | ||||
| 708/19 | 2609390366 | 23.75 | 28.26 | |
| Verbindungsschlauch | ||||
| 708/2 | 2609390378 | 60.65 | 72.17 | |
| Druckfeder | ||||
| 708/21 | 2609390367 | 8.45 | 10.06 | |
| Entlüftungsbolzen | ||||
| 708/22 | 2609390368 | 29.75 | 35.40 | |
| Grundkörper | ||||
| 708/23 | 2609390369 | 168.86 | 200.94 | |
| Spiralspannstift DIN-EN/28750-4x16 | ||||
| 708/24 | 2917800097 | 0.83 | 0.99 | |
| Riegel | ||||
| 708/25 | 2609390370 | 33.45 | 39.81 | |
| Haltebolzen | ||||
| 708/26 | 2609390371 | 18.19 | 21.65 | |
| Dichtring | ||||
| 708/27 | 2609390372 | 9.53 | 11.34 | |
| Schlauch | ||||
| 708/28 | 2609390373 | 40.61 | 48.33 | |
| Einstecknippel 1/4" | ||||
| 708/29 | 2609390374 | 5.33 | 6.34 | |
| Dichtring | ||||
| 708/3 | 2609390376 | 23.75 | 28.26 | |
| Schlauchklemme | ||||
| 708/30 | 2609390375 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 717 | 2609390311 | |||
| Dichtungsträger | ||||
| 802 | 2609390356 | 91.56 | 108.96 | |
| Haltevorrichtung | ||||
| 803 | 1609203878 | 101.94 | 121.31 | |
| Klemmhebel | ||||
| 814 | 1609203674 | 10.73 | 12.77 | |
| Sechskantschraube | ||||
| 815 | 1609203675 | 1.94 | 2.31 | |
