Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611204013 ( UBH10/50 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

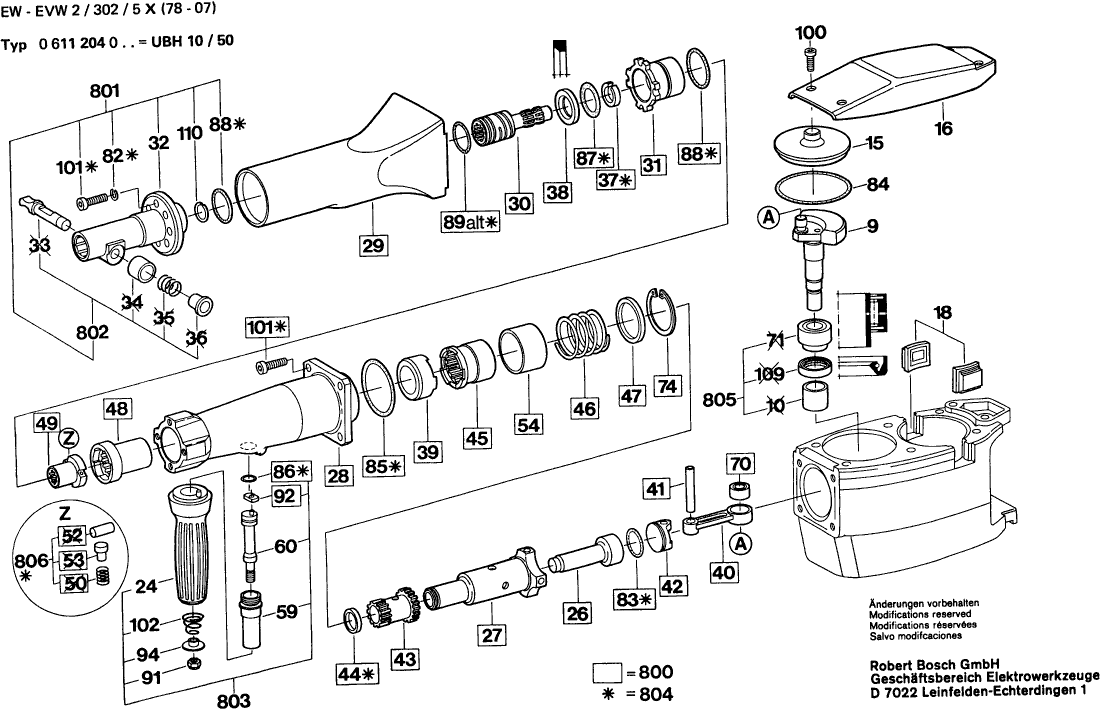

Zeichnungen der Bosch 0611204013 ( UBH10/50 )
Teileliste der Bosch 0611204013 ( UBH10/50 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1615106021 | 271.34 | 322.89 | |
| Polgehäuse | ||||
| 3 | 1617000059 | 13.93 | 16.58 | |
| Anker 220-230V | ||||
| 4 | 1614011019 | 551.30 | 656.05 | |
| Dichtscheibe | ||||
| 5 | 1610108012 | 1.18 | 1.40 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 6 | 1610102013 | 0.83 | 0.99 | |
| Lagerflansch | ||||
| 7 | 1615805060 | 67.25 | 80.03 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 8 | 1616610047 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 9 | 1616110016 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 11 | 1616317017 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 1616328033 | |||
| Dichtplatte | ||||
| 13 | 1611015012 | 1.18 | 1.40 | |
| Getriebedeckel | ||||
| 14 | 1615808039 | 33.45 | 39.81 | |
| Verschlussdeckel | ||||
| 15 | 1615500168 | 1.70 | 2.02 | |
| Lüfterdeckel | ||||
| 16 | 1615500276 | 49.56 | 58.98 | |
| Schalterdeckel | ||||
| 17 | 1615500261 | 5.33 | 6.34 | |
| Verschlussdeckel | ||||
| 18 | 1615500282 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 20 | 1614652000 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 21 | 1612392001 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 22 | 1612392000 | |||
| Handgriff SCHWARZ | ||||
| 23 | 1615133025 | 20.42 | 24.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 24 | 1612025011 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 26 | 1618710032 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 27 | 1618700026 | |||
| Führungsrohr | ||||
| 28 | 1615806022 | 0.83 | 0.99 | |
| Hammerrohr | ||||
| 29 | 1615190002 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30 | 1618598058 | |||
| Zwischenflansch | ||||
| 31 | 1615700012 | 0.83 | 0.99 | |
| Haltering | ||||
| 37 | 1610224001 | 0.83 | 0.99 | |
| Stützscheibe | ||||
| 38 | 1610114012 | 8.45 | 10.06 | |
| Mitnehmer | ||||
| 39 | 1616490002 | 0.83 | 0.99 | |
| Pleuelstange | ||||
| 40 | 1612001022 | 0.83 | 0.99 | |
| Kolbenbolzen | ||||
| 41 | 1610700016 | 0.83 | 0.99 | |
| Verschlussdeckel | ||||
| 42 | 1615500177 | 0.83 | 0.99 | |
| Stirnrad | ||||
| 43 | 1616328029 | 0.83 | 0.99 | |
| Haltering | ||||
| 44 | 1610209002 | 0.83 | 0.99 | |
| Tellerrad Z=24 | ||||
| 45 | 1616334005 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 46 | 1614624009 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 47 | 1610100002 | 0.83 | 0.99 | |
| Tellerrad Z=16 | ||||
| 48 | 1616334003 | 0.83 | 0.99 | |
| Mitnehmer | ||||
| 49 | 1616325000 | 0.83 | 0.99 | |
| Ausgleichscheibe 1,0 MM DICK | ||||
| 51 | 1610102014 | 1.18 | 1.40 | |
| Lagerbuchse | ||||
| 54 | 1610501028 | 0.83 | 0.99 | |
| Lagerbolzen | ||||
| 56 | 1610300057 | 5.33 | 6.34 | |
| Halbrundkerbnagel 2x6 DIN 1476-ST | ||||
| 58 | 2917721034 | 0.83 | 0.99 | |
| Führungshülse | ||||
| 59 | 1613359000 | 0.83 | 0.99 | |
| Exzenterbolzen | ||||
| 60 | 1613523005 | 0.83 | 0.99 | |
| Aderendhülse DIN 46 228-A1-6 | ||||
| 61/20 | 1900452012 | 0.83 | 0.99 | |
| Aderendhülse Din 46 228-a2,5-7 | ||||
| 61/20/1 | 1900452003 | 1.94 | 2.31 | |
| Tülle Ø9,2-Ø12x120 MM | ||||
| 62 | 3600703011 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 63 | 1611302006 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 64 | 1617328002 | |||
| Aderendhülse DIN 46 228-A1-6 | ||||
| 64/20 | 1900452012 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 65 | 1617200017 | |||
| Anschlussklemme 2-POLIG | ||||
| 66 | 1611091002 | 0.83 | 0.99 | |
| Rillenkugellager 10x32x12 | ||||
| 68 | 1610905001 | 11.88 | 14.14 | |
| Rillenkugellager | ||||
| 69 | 1610900013 | 8.45 | 10.06 | |
| Nadellager | ||||
| 70 | 1610910049 | 29.75 | 35.40 | |
| Nadellager | ||||
| 72 | 1610910007 | 15.71 | 18.69 | |
| Nadelkranz | ||||
| 73 | 1610913001 | 8.45 | 10.06 | |
| Sicherungsring 55x2MM, DIN 472 | ||||
| 74 | 2916660024 | 4.10 | 4.88 | |
| Sicherungsbügel DIN 472-32x1,2 MM | ||||
| 75 | 2916660013 | 1.70 | 2.02 | |
| Sicherungsring 40x1,75 MM, DIN 472 | ||||
| 77 | 2916660018 | 1.94 | 2.31 | |
| Federring DIN 127-B 5 | ||||
| 80 | 2916680006 | 0.83 | 0.99 | |
| Federscheibe DIN 137-A4 | ||||
| 81 | 1600150006 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 82 | 2916680009 | |||
| O-Ring 28x2,5 MM | ||||
| 83 | 1900210128 | 1.94 | 2.31 | |
| O-Ring 70x3 MM | ||||
| 84 | 1900210160 | 4.70 | 5.59 | |
| O-Ring 55x3 MM | ||||
| 85 | 1900210152 | 2.71 | 3.22 | |
| O-Ring 12x2,5 MM | ||||
| 86 | 1900210110 | 1.94 | 2.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 87 | 1610210015 | |||
| O-Ring 35,0x3,0 MM | ||||
| 88 | 3600210131 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 89 | 1900210126 | |||
| Sechskantmutter DIN 985-M8-8 | ||||
| 90 | 2915061005 | 1.94 | 2.31 | |
| Sechskantmutter DIN 985-M8-8 | ||||
| 91 | 2915061005 | 1.94 | 2.31 | |
| Gleitstein | ||||
| 92 | 1610190000 | 0.83 | 0.99 | |
| Tellerfeder | ||||
| 94 | 1610550023 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ3,5x13 | ||||
| 95 | 2910211011 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 96 | 2910021118 | 0.83 | 0.99 | |
| Blechschraube B 4,8x68 MM | ||||
| 98 | 1613412001 | 1.18 | 1.40 | |
| Zylinderschraube DIN 84-AM6x28-8.8 | ||||
| 99 | 2910021204 | 0.83 | 0.99 | |
| Innensechskantschraube DIN 912-M6x18-8.8 | ||||
| 100 | 2910141199 | 2.71 | 3.22 | |
| Innensechskantschraube DIN 912-M8x25-8.8 | ||||
| 101 | 2910141244 | 1.18 | 1.40 | |
| Druckfeder | ||||
| 102 | 1614643000 | 0.83 | 0.99 | |
| Firmenschild | ||||
| 104 | 1611110162 | 0.83 | 0.99 | |
| Hinweisschild Doppelt Isoliert | ||||
| 105 | 1601110058 | 1.18 | 1.40 | |
| Verbindungsleitung | ||||
| 108 | 1614437008 | 1.94 | 2.31 | |
| Sprengring DIN 9045-24 | ||||
| 110 | 2916601012 | 1.70 | 2.02 | |
| Hinweisschild | ||||
| 112 | 1601110076 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-AM4x10-5.8 | ||||
| 113 | 2910011120 | 0.83 | 0.99 | |
| Winkelschraubendreher DIN 911;SW6 | ||||
| 650 | 1907950007 | 4.10 | 4.88 | |
| Verschlusskappe Ø15xØ27,5x36 MM | ||||
| 652 | 1610508001 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 801 | 1617000013 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 802 | 1617000014 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 803 | 1617000015 | |||
| Dichtungssatz | ||||
| 805 | 1617031004 | 33.45 | 39.81 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 806 | 1617000025 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 807 | 1617031009 | |||
| Kohlebürstensatz | ||||
| 808 | 1617014110 | 13.93 | 16.58 | |
