Bosch UBH 2/14 SE Zeichnungen und Teile

Genaue Typennummer:
0 611 210 703
0 611 210 703

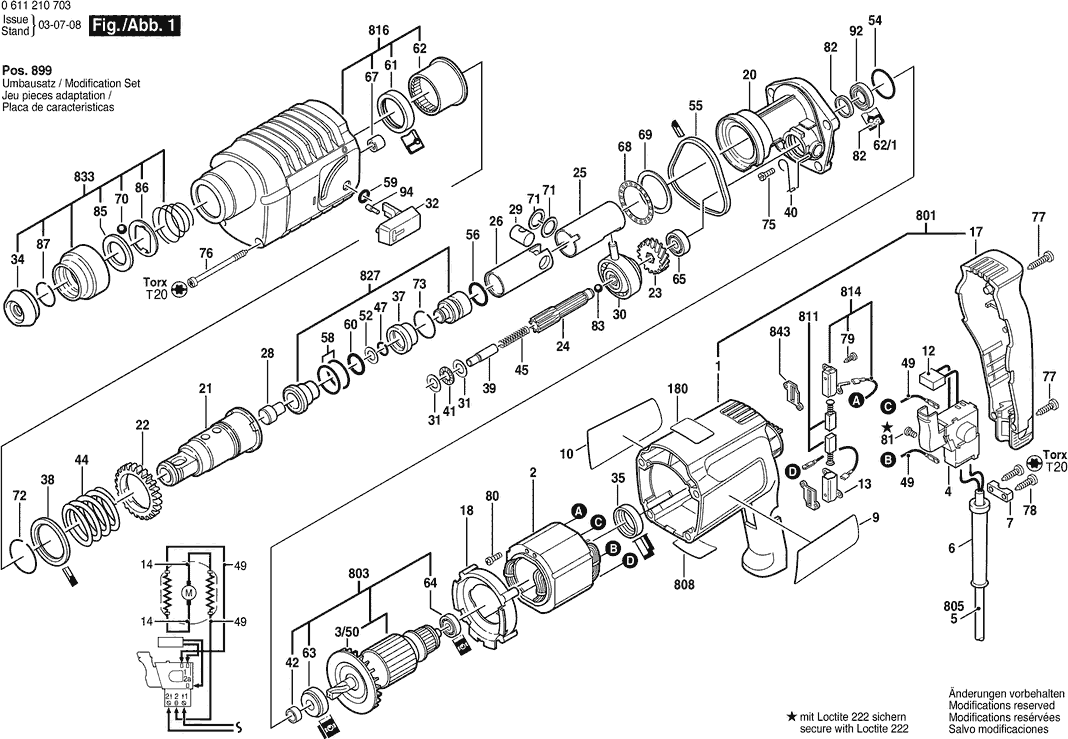

Zeichnungen der BOSCH 0611210703 ( UBH2/14SE )
Teileliste der BOSCH 0611210703 ( UBH2/14SE )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Polschuh 220-230v | ||||
2 | 2604220429 | Polschuh 220-230v | € 24.87 | |
Lüfter SCHWARZ | ||||
3/50 | 1616610072 | Lüfter SCHWARZ | € 2.08 | |
Nicht mehr lieferbar | ||||
4 | 2607200371 | Nicht mehr lieferbar | ||
Tülle Ø8,3-Ø9,4x95 MM | ||||
6 | 2600703011 | Tülle Ø8,3-Ø9,4x95 MM | € 2.83 | |
Tülle Ø6,5-Ø6,9x95 MM | ||||
6 | 2600703012 | Tülle Ø6,5-Ø6,9x95 MM | € 2.38 | |
Leitungshalter | ||||
7 | 1611035005 | Leitungshalter | € 2.08 | |
Nicht mehr lieferbar | ||||
9 | 1611110423 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
10 | 1611110424 | Nicht mehr lieferbar | ||
Entstörfilter | ||||
12 | 1607328028 | Entstörfilter | € 4.16 | |
Nicht mehr lieferbar | ||||
17 | 1615132034 | Nicht mehr lieferbar | ||
Luftleitring | ||||
18 | 1610522008 | Luftleitring | € 1.33 | |
Schlagwerk | ||||
20 | 1617000353 | Schlagwerk | € 124.09 | |
Nicht mehr lieferbar | ||||
21 | 1616490027 | Nicht mehr lieferbar | ||
Stirnrad Z=46 | ||||
22 | 1616320007 | Stirnrad Z=46 | € 7.28 | |
Stirnrad Z=6/21 | ||||
23 | 1616320002 | Stirnrad Z=6/21 | € 36.13 | |
Zahnwelle Z=6/10 | ||||
24 | 1613060010 | Zahnwelle Z=6/10 | € 60.34 | |
Nicht mehr lieferbar | ||||
25 | 1610400022 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
26 | 1618700050 | Nicht mehr lieferbar | ||
Schlagbolzen | ||||
28 | 1613124026 | Schlagbolzen | € 2.83 | |
Kolbenbolzen | ||||
29 | 1613105012 | Kolbenbolzen | € 3.43 | |
Antriebslager | ||||
30 | 1615819005 | Antriebslager | € 32.59 | |
Lagerscheibe 0,8 MM DICK | ||||
31 | 1610100003 | Lagerscheibe 0,8 MM DICK | € 1.33 | |
Knebelgriff SCHWARZ | ||||
32 | 1612026023 | Knebelgriff SCHWARZ | € 2.38 | |
Schutzkappe L=17 MM, SDS-PLUS | ||||
34 | 1610508008 | Schutzkappe L=17 MM, SDS-PLUS | € 2.08 | |
Gummiring | ||||
35 | 1610206021 | Gummiring | € 1.33 | |
Nicht mehr lieferbar | ||||
37 | 1610390008 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
38 | 1610102020 | Nicht mehr lieferbar | ||
Zylinderstift | ||||
39 | 1613100013 | Zylinderstift | € 2.08 | |
Haltefeder | ||||
40 | 1614690001 | Haltefeder | € 1.33 | |
Rollenkranz | ||||
41 | 1610920003 | Rollenkranz | € 4.16 | |
Zwischenring | ||||
42 | 1610202012 | Zwischenring | € 8.19 | |
Druckfeder | ||||
44 | 1614633001 | Druckfeder | € 2.83 | |
Druckfeder | ||||
45 | 1614614001 | Druckfeder | € 1.33 | |
Nicht mehr lieferbar | ||||
47 | 1614601001 | Nicht mehr lieferbar | ||
Elektr Leitung L=130 Mm Weiss | ||||
49 | 2604448005 | Elektr Leitung L=130 Mm Weiss | € 1.33 | |
Nicht mehr lieferbar | ||||
52 | 1610101614 | Nicht mehr lieferbar | ||
O-Ring 24,0x2,5 MM | ||||
54 | 1610210068 | O-Ring 24,0x2,5 MM | € 1.33 | |
Dichtring | ||||
55 | 1610206023 | Dichtring | € 2.83 | |
Nicht mehr lieferbar | ||||
56 | 1610210057 | Nicht mehr lieferbar | ||
O-Ring 18,0x3,0 MM | ||||
58 | 1610210058 | O-Ring 18,0x3,0 MM | € 2.38 | |
O-Ring 6,0x2,5 MM | ||||
59 | 1610210069 | O-Ring 6,0x2,5 MM | € 1.33 | |
O-Ring 10,0x3,5 MM | ||||
60 | 1610210073 | O-Ring 10,0x3,5 MM | € 2.08 | |
Radial-Wellendichtring | ||||
61 | 1610283017 | Radial-Wellendichtring | € 7.28 | |
Gleitlager | ||||
62 | 1610202026 | Gleitlager | € 5.06 | |
Rillenkugellager 9x24x7 | ||||
63 | 1610905048 | Rillenkugellager 9x24x7 | € 8.19 | |
Rillenkugellager 7x19x6 | ||||
64 | 1610905025 | Rillenkugellager 7x19x6 | € 6.69 | |
Rillenkugellager 8x22x7 | ||||
65 | 1900900228 | Rillenkugellager 8x22x7 | € 7.28 | |
Nadelhülse | ||||
67 | 1610910064 | Nadelhülse | € 2.83 | |
Rollenkranz | ||||
68 | 1610920002 | Rollenkranz | € 3.43 | |
Lagerscheibe 1,0 MM DICK | ||||
69 | 1610102617 | Lagerscheibe 1,0 MM DICK | € 2.08 | |
Kugel DIN 5401-Ø7MM-III-ST | ||||
70 | 1903230013 | Kugel DIN 5401-Ø7MM-III-ST | € 1.33 | |
Distanzscheibe 1,2 MM DICK | ||||
71 | 1610101011 | Distanzscheibe 1,2 MM DICK | € 1.33 | |
Sprengring DIN 7993-A32 | ||||
72 | 2916540018 | Sprengring DIN 7993-A32 | € 3.43 | |
Sprengring DIN 9045-24 | ||||
73 | 1614601009 | Sprengring DIN 9045-24 | € 2.08 | |
Zylinderschraube DIN 84-AM5x16-8.8 | ||||
75 | 2910021158 | Zylinderschraube DIN 84-AM5x16-8.8 | € 0.99 | |
Blechschraube ST-4,8x57,5-TORX,T20 | ||||
76 | 1613435009 | Blechschraube ST-4,8x57,5-TORX,T20 | € 1.33 | |
Blechschraube DIN 7971-ST3,9x22-F | ||||
77 | 2910211021 | Blechschraube DIN 7971-ST3,9x22-F | € 2.08 | |
Blechschraube ST3,9x19-TORX,T20 | ||||
78 | 1603435050 | Blechschraube ST3,9x19-TORX,T20 | € 2.38 | |
Blechschraube DIN 7971-ST2,9x9,5-F | ||||
79 | 2910211005 | Blechschraube DIN 7971-ST2,9x9,5-F | € 0.99 | |
Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | ||||
80 | 2603435015 | Kreuzschlitzschraube DIN 7981-ST3,5x9,5-F | € 0.99 | |
Zylinderschraube M3x6,5-4.8 | ||||
81 | 2603410001 | Zylinderschraube M3x6,5-4.8 | € 1.33 | |
Nicht mehr lieferbar | ||||
82 | 1610205004 | Nicht mehr lieferbar | ||
Kugel 5 MM V DIN 5401 | ||||
83 | 1903230309 | Kugel 5 MM V DIN 5401 | € 1.33 | |
Schutzhülse SDS-PLUS | ||||
85 | 1617000163 | Schutzhülse SDS-PLUS | € 7.28 | |
Schutzhülse SDS-PLUS | ||||
86 | 1617000163 | Schutzhülse SDS-PLUS | € 7.28 | |
Nicht mehr lieferbar | ||||
87 | 2916540012 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
92 | 1610283018 | Nicht mehr lieferbar | ||
Rastbolzen | ||||
94 | 1613120017 | Rastbolzen | € 1.33 | |
Zusatzhandgriff M8 | ||||
120 | 1612025019 | Zusatzhandgriff M8 | € 6.69 | |
Klemmhalter Ø43 MM | ||||
121 | 1618040048 | Klemmhalter Ø43 MM | € 8.19 | |
Hammerschraube M8x40 MM | ||||
122 | 1613490002 | Hammerschraube M8x40 MM | € 4.16 | |
Spannband Ø43 MM | ||||
123 | 1611316006 | Spannband Ø43 MM | € 2.38 | |
Spannband Ø43 MM | ||||
123/1 | 1611316003 | Spannband Ø43 MM | € 2.38 | |
Zylinderstift | ||||
124 | 1613100012 | Zylinderstift | € 2.38 | |
Bohrfutterschaft SDS-PLUS | ||||
700 | 1617000132 | Bohrfutterschaft SDS-PLUS | € 19.62 | |
Senkschraube M6x27 LINKSGEWINDE | ||||
700/20 | 2603421226 | Senkschraube M6x27 LINKSGEWINDE | € 1.33 | |
Bohrfutter Ø1,5-13 MM, 1/2" | ||||
701 | 1608571069 | Bohrfutter Ø1,5-13 MM, 1/2" | € 24.87 | |
Bohrfutterschlüssel SG2 | ||||
701/10 | 2607950007 | Bohrfutterschlüssel SG2 | € 6.69 | |
Nicht mehr lieferbar | ||||
711 | 1617000133 | Nicht mehr lieferbar | ||
Sprengring | ||||
711/10/2 | 2604601004 | Sprengring | € 1.33 | |
Nicht mehr lieferbar | ||||
711/20 | 1608521004 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
711/30 | 2607000248 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
711/40 | 1608511020 | Nicht mehr lieferbar | ||
Zusatzhandgriff Ø43 MM | ||||
720 | 2602025070 | Zusatzhandgriff Ø43 MM | € 13.22 | |
Teilesatz | ||||
720/8 | 1617000925 | Teilesatz | € 15.05 | |
Tiefenanschlag SW 6x210 MM | ||||
751 | 1613001009 | Tiefenanschlag SW 6x210 MM | € 3.43 | |
Nicht mehr lieferbar | ||||
801 | 1615108045 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
803 | 1614010035 | Nicht mehr lieferbar | ||
Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
805 | 1607000227 | Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | € 24.87 | |
Typschild | ||||
808 | 160111A3H3 | Typschild | € 2.38 | |
Kohlebürste | ||||
811 | 1607014117 | Kohlebürste | € 9.52 | |
Bürstenhalter | ||||
814 | 1617000130 | Bürstenhalter | € 4.16 | |
Getriebegehäuse SCHWARZ | ||||
816 | 1615806077 | Getriebegehäuse SCHWARZ | € 49.35 | |
Schläger | ||||
827 | 1617000338 | Schläger | € 28.80 | |
Schutzhülse SDS-PLUS | ||||
833 | 1617000163 | Schutzhülse SDS-PLUS | € 7.28 | |
Nicht mehr lieferbar | ||||
843 | 2601015047 | Nicht mehr lieferbar | ||
Schlagwerk | ||||
899 | 1617000353 | Schlagwerk | € 124.09 |
