Bosch UBH 3/20 SE Zeichnungen und Teile
Genaue Typennummer:
0 611 207 703
0 611 207 703

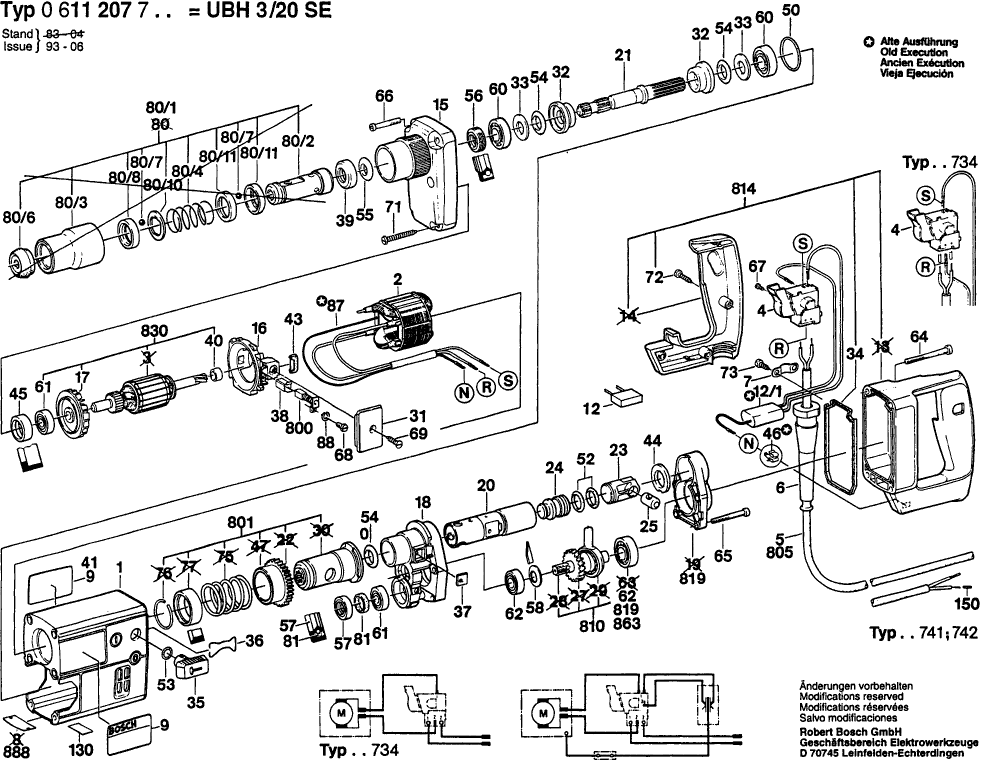

Zeichnungen der BOSCH 0611207703 ( UBH3/20SE )
Teileliste der BOSCH 0611207703 ( UBH3/20SE )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 1615108008 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2 | 1614220070 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 4 | 2607200371 | Nicht mehr lieferbar | ||
| Tülle Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | Tülle Ø9,2-Ø12x120 MM | € 2.38 | |
| Befestigungsschelle | ||||
| 7 | 1601302014 | Befestigungsschelle | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 9 | 1611110154 | Nicht mehr lieferbar | ||
| Entstörfilter | ||||
| 12 | 1607328028 | Entstörfilter | € 4.16 | |
| Nicht mehr lieferbar | ||||
| 15 | 1615500277 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 16 | 1615820059 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 17 | 2606610059 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 18 | 1615820058 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 20 | 1615806031 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 21 | 1618597030 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 23 | 1618700045 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 24 | 1618710040 | Nicht mehr lieferbar | ||
| Kolbenbolzen | ||||
| 25 | 1613105012 | Kolbenbolzen | € 3.43 | |
| Nicht mehr lieferbar | ||||
| 31 | 1615500278 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 32 | 1610329000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 33 | 1610101611 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 34 | 1611015022 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 35 | 1612026017 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 36 | 1614680002 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 37 | 1611031004 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 38 | 1614336003 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 39 | 1610508006 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 40 | 1610200011 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 43 | 1611091004 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 44 | 1610109015 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 45 | 1610206017 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 46 | 1611329003 | Nicht mehr lieferbar | ||
| O-Ring 33,0x3,5 MM | ||||
| 50 | 1610210087 | O-Ring 33,0x3,5 MM | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 52 | 1610210038 | Nicht mehr lieferbar | ||
| O-Ring 10,5x2,7 MM | ||||
| 53 | 1610210046 | O-Ring 10,5x2,7 MM | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 54 | 1610210040 | Nicht mehr lieferbar | ||
| O-Ring 11,0x7,0 MM | ||||
| 55 | 1610210035 | O-Ring 11,0x7,0 MM | € 2.83 | |
| Radial-Wellendichtring Ø 26x15x7,5 MM | ||||
| 56 | 1610283015 | Radial-Wellendichtring Ø 26x15x7,5 MM | € 5.06 | |
| Nicht mehr lieferbar | ||||
| 57 | 1610283014 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 58 | 1610550026 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 60 | 1900900272 | Nicht mehr lieferbar | ||
| Kugellager 9x26x8 | ||||
| 61 | 1900905025 | Kugellager 9x26x8 | € 19.11 | |
| Rillenkugellager 12x28x8 | ||||
| 62 | 1900900287 | Rillenkugellager 12x28x8 | € 22.12 | |
| Innensechskantschraube M 5x50 DIN 912-8.8 | ||||
| 64 | 2910141174 | Innensechskantschraube M 5x50 DIN 912-8.8 | € 2.38 | |
| Innensechskantschraube DIN 912-M 5x35-8.8 | ||||
| 65 | 2910141168 | Innensechskantschraube DIN 912-M 5x35-8.8 | € 4.16 | |
| Innensechskantschraube DIN 912-M 5x35-8.8 | ||||
| 66 | 2910141168 | Innensechskantschraube DIN 912-M 5x35-8.8 | € 4.16 | |
| Zylinderschraube M3x6,5-4.8 | ||||
| 67 | 2603410001 | Zylinderschraube M3x6,5-4.8 | € 1.33 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 68 | 2910021118 | Zylinderschraube DIN 84-AM4x8-8.8 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 69 | 2910601018 | Nicht mehr lieferbar | ||
| Blechschraube DIN 7971-ST4,8x38-F | ||||
| 71 | 2910211038 | Blechschraube DIN 7971-ST4,8x38-F | € 1.33 | |
| Blechschraube DIN 7971-ST3,9x22-F | ||||
| 72 | 2910211021 | Blechschraube DIN 7971-ST3,9x22-F | € 2.08 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 73 | 2910211018 | Blechschraube Din 7971-st3,9x13-f | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 80/1 | 1618598131 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 80/10 | 1618598131 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 80/20 | 1610499009 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 80/30 | 1614632000 | Nicht mehr lieferbar | ||
| Schutzkappe L=17 MM, SDS-PLUS | ||||
| 80/40 | 1610508008 | Schutzkappe L=17 MM, SDS-PLUS | € 2.08 | |
| Kugel DIN 5401-Ø7MM-III-ST | ||||
| 80/50 | 1903230013 | Kugel DIN 5401-Ø7MM-III-ST | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 80/60 | 1610251002 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 80/70 | 1610190007 | Nicht mehr lieferbar | ||
| Haltering | ||||
| 80/80 | 1610250003 | Haltering | € 5.95 | |
| Nicht mehr lieferbar | ||||
| 80/90 | 2916540012 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 81 | 1610205003 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 87 | 1614448000 | Nicht mehr lieferbar | ||
| Federring Din 128-a4-fst | ||||
| 88 | 2916690003 | Federring Din 128-a4-fst | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 121 | 1618040077 | Nicht mehr lieferbar | ||
| Gewindebolzen M8 | ||||
| 122 | 1613521001 | Gewindebolzen M8 | € 4.16 | |
| Spannband Ø43 MM | ||||
| 123 | 1611316003 | Spannband Ø43 MM | € 2.38 | |
| Zylinderstift | ||||
| 124 | 1613100012 | Zylinderstift | € 2.38 | |
| Flügelschraube M6x25 MM | ||||
| 125 | 1613480009 | Flügelschraube M6x25 MM | € 1.33 | |
| Nicht mehr lieferbar | ||||
| 126 | 1613300006 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 127 | 1611030009 | Nicht mehr lieferbar | ||
| Warnschild Achtung | ||||
| 130 | 3601119137 | Warnschild Achtung | € 2.73 | |
| Bohrfutterschaft SDS-PLUS | ||||
| 700 | 1617000132 | Bohrfutterschaft SDS-PLUS | € 19.62 | |
| Senkschraube M6x27 LINKSGEWINDE | ||||
| 700/20 | 2603421226 | Senkschraube M6x27 LINKSGEWINDE | € 1.33 | |
| Bohrfutter Ø1,5-13 MM, 1/2" | ||||
| 701 | 1608571069 | Bohrfutter Ø1,5-13 MM, 1/2" | € 24.87 | |
| Bohrfutterschlüssel SG2 | ||||
| 701 | 2607950007 | Bohrfutterschlüssel SG2 | € 6.69 | |
| Tiefenanschlag SW 6x210 MM | ||||
| 715 | 1613001009 | Tiefenanschlag SW 6x210 MM | € 3.43 | |
| Zusatzhandgriff Ø43 MM | ||||
| 720 | 1612025020 | Zusatzhandgriff Ø43 MM | € 29.78 | |
| Nicht mehr lieferbar | ||||
| 750 | 1615438077 | Nicht mehr lieferbar | ||
| Kohlebürste | ||||
| 800 | 1617014112 | Kohlebürste | € 22.12 | |
| Nicht mehr lieferbar | ||||
| 801 | 1617031017 | Nicht mehr lieferbar | ||
| Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F | ||||
| 805 | 1607000228 | Netzanschlussleitung EU 4,15m 2 x 1,5mm H07 RN-F | € 24.87 | |
| Nicht mehr lieferbar | ||||
| 810 | 1617000902 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 814 | 1617000924 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 815 | 1617000038 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 819 | 1617000926 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 830 | 1614010031 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 863 | 1900900302 | Nicht mehr lieferbar | ||
| Typschild | ||||
| 888 | 160111A3H3 | Typschild | € 2.38 | |
