Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611205703 ( UBH4/26DSE )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

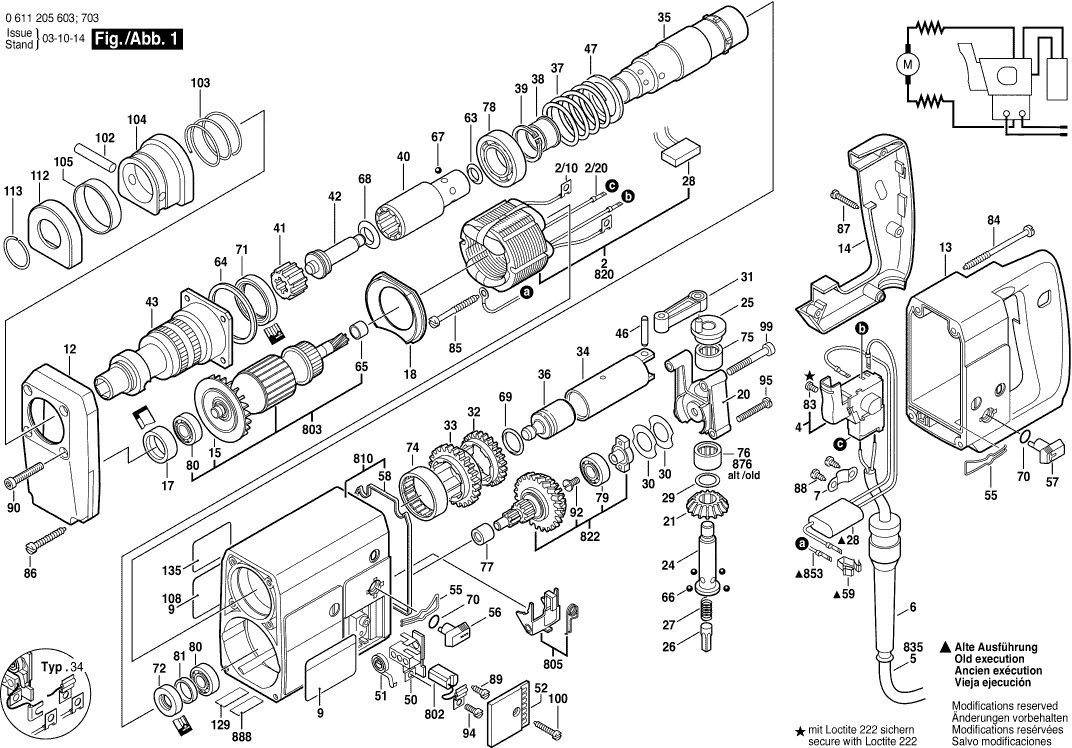

Zeichnungen der Bosch 0611205703 ( UBH4/26DSE )

Teileliste der Bosch 0611205703 ( UBH4/26DSE )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Kabelschuh 1,5-4x4
2/10 1901350003 0.83 0.99
Flachstecker
2/20 2601355007 1.18 1.40
Nicht mehr lieferbar, kein Ersatz
4 2607200371
Tülle Ø11,5-Ø15,0x150 MM
6 1600703009 4.70 5.59
Tülle Ø9,2-Ø12x120 MM
6 3600703011 2.24 2.67
Befestigungsschelle
7 1601302014 1.18 1.40
Firmenschild
9 1611110460 0.83 0.99
Gehäusedeckel
12 1615500280 29.75 35.40
Getriebegehäuse
13 1615806049 55.25 65.75
Griffschale
14 1615132024 7.58 9.02
Lüfter
15 1616610052 2.24 2.67
Nicht mehr lieferbar, kein Ersatz
17 1610206017
Luftleitring
18 1610522005 1.94 2.31
Lagerbock
20 1615820087 18.19 21.65
Kegelrad Z=33
21 1616333005 44.82 53.34
Kurbelwelle
24 1613124019 44.82 53.34
Exzenterbolzen
25 1613180002 33.45 39.81
Druckbolzen
26 1613105010 12.41 14.77
Druckfeder
27 1604612002 1.18 1.40
Nicht mehr lieferbar, kein Ersatz
28 1607328028
Distanzscheibe 1,8 MM DICK
29 1610101610 2.71 3.22
Ausgleichscheibe 0,2 MM DICK
30 1610132004 1.18 1.40
Nicht mehr lieferbar, kein Ersatz
31 1612001030
Stirnrad Z=46/6
32 1616317023 20.42 24.30
Stirnrad Z=46/6
33 1616317024 29.75 35.40
Hammerkolben
34 1618700051 13.93 16.58
Hohlwelle Z=6
35 1616130005 101.94 121.31
Schläger
36 1618710046 15.71 18.69
Druckfeder
37 1614618001 4.70 5.59
Stützring
38 1610328010 11.88 14.14
Sicherungsring DIN 471 25x1,2
39 2916650014 1.18 1.40
Lagerhülse
40 1616334010 81.47 96.95
Nicht mehr lieferbar, kein Ersatz
41 1616490009
Schlagbolzen 15 MM
42 1613124027 29.75 35.40
Werkzeughalter
43 1618597031 148.65 176.89
Zylinderstift
46 1613101004 1.18 1.40
Stützscheibe 3,0 MM DICK
47 1610102016 1.70 2.02
Bürstenhalter
50 1604336017 5.83 6.94
Spiralfeder
51 1604652006 1.18 1.40
Gehäusedeckel
52 1615500281 1.94 2.31
Haltefeder
55 1614680000 1.18 1.40
Schalthebel
56 1612026026 5.33 6.34
Schalthebel
57 1612026015 4.10 4.88
Nicht mehr lieferbar, kein Ersatz
58 1611015025
Kontaktfeder
59 1611329003 0.83 0.99
O-Ring 62,0x4,0 MM
63 1610210089 1.70 2.02
O-Ring 45x2,5MM
64 1900210145 1.18 1.40
Zwischenring
65 1610300051 5.83 6.94
Kugel DIN 5401-5 G28
66 1903230009 0.83 0.99
Kugel DIN 5401-6 G28
67 1903230011 1.94 2.31
Dämpfungsring
68 1610210034 0.83 0.99
O-Ring 18,0x3,0 MM
69 1610210058 1.94 2.31
O-Ring 14,0x2,3 MM
70 1610210026 0.83 0.99
Dichtring Ø 31,5x42x7 MM
71 1610283012 5.83 6.94
Radial-Wellendichtring Ø13,8xØ26x7,5 MM
72 1610283014 7.58 9.02
Nadelhülse Ø35xØ42x12 MM
74 1610910051 5.83 6.94
Nadelhülse Ø14xØ22x13 MM
75 1610910056 11.88 14.14
Nadelhülse
76 1610910069 4.70 5.59
Nadelhülse Ø8xØ12x10 MM
77 1610910057 2.24 2.67
Rillenkugellager 25x47x12
78 1900900275 26.84 31.94
Rillenkugellager DIN 625 6000J C5
79 1900900278 13.93 16.58
Rillenkugellager 10x26x8
80 1610905002 7.58 9.02
Schmierfilz
81 1610205003 1.18 1.40
Zylinderschraube M3x6,5-4.8
83 2603410001 1.18 1.40
Blechschraube B 4,8x68 MM
84 1613412001 1.18 1.40
Schraube B 4,8x45 MM
85 3603415560 0.83 0.99
Blechschraube DIN 7971-BZ4,8x32
86 2910211037 1.18 1.40
Blechschraube DIN 7971-ST3,9x22-F
87 2910211021 1.18 1.40
Blechschraube Din 7971-st3,9x13-f
88 2910211018 0.83 0.99
Nicht mehr lieferbar, kein Ersatz
89 2910211017
Innensechskantschraube DIN 912-M 5x30-8.8
90 2910141166 1.18 1.40
Senkschraube
92 1613421000 1.70 2.02
Zylinderschraube DIN 84-AM4x8-8.8
94 2910021118 0.83 0.99
Zylinderschraube DIN 84-BM4x30-8.8
95 2910021134 1.18 1.40
Innensechskantschraube DIN 912-M5x40-8.8
99 2910141170 1.94 2.31
Blechschraube BZ 3,9x19 DIN 7972
100 2910601120 0.83 0.99
Nicht mehr lieferbar, kein Ersatz
102 2917550184
Nicht mehr lieferbar, kein Ersatz
103 1614616004
Nicht mehr lieferbar, kein Ersatz
104 1610499004
Gummiring Ø42xØ4,5x10 MM
105 1610206016 0.83 0.99
Firmenschild
108 1611110458 0.83 0.99
Schutzkappe
112 1610590000 4.10 4.88
Nicht mehr lieferbar, kein Ersatz
113 2916601014
Tiefenanschlag SW 6x330 MM
115 1613001008 6.54 7.78
Zusatzhandgriff M8
120 1612025019 5.33 6.34
Nicht mehr lieferbar, kein Ersatz
121 1618040077
Gewindebolzen M8
122 1613521001 3.31 3.94
Spannband Ø43 MM
123 1611316003 1.94 2.31
Zylinderstift
124 1613100012 1.94 2.31
Flügelschraube M6x25 MM
125 1613480009 1.18 1.40
Nicht mehr lieferbar, kein Ersatz
126 1613300006
Spannplatte
127 1611030009 2.24 2.67
Hinweisschild
135 1611110387 1.18 1.40
Schutzkappe Ø11xØ20,5x25 MM
655 1610508005 0.83 0.99
Kohlebürstensatz
802 1617014106 15.71 18.69
Anker 220-230V
803 1614010027 168.86 200.94
Teilesatz
805 1617000064 13.93 16.58
Teilesatz
810 1617000060 148.65 176.89
METALLGRIFF
813 1612025020 0.83 0.99
Teilesatz 220-230V
820 1617000140 60.65 72.17
Teilesatz Z=9/16/48
822 1617000930 148.65 176.89
Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F
835 1607000227 20.42 24.30
Nicht mehr lieferbar, kein Ersatz
853 1607328028
Nadelhülse Ø14xØ22x13 MM
876 1610910056 11.88 14.14
Typschild
888 160111A3H3 1.94 2.31
