Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611206003 ( UBH6/35D )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

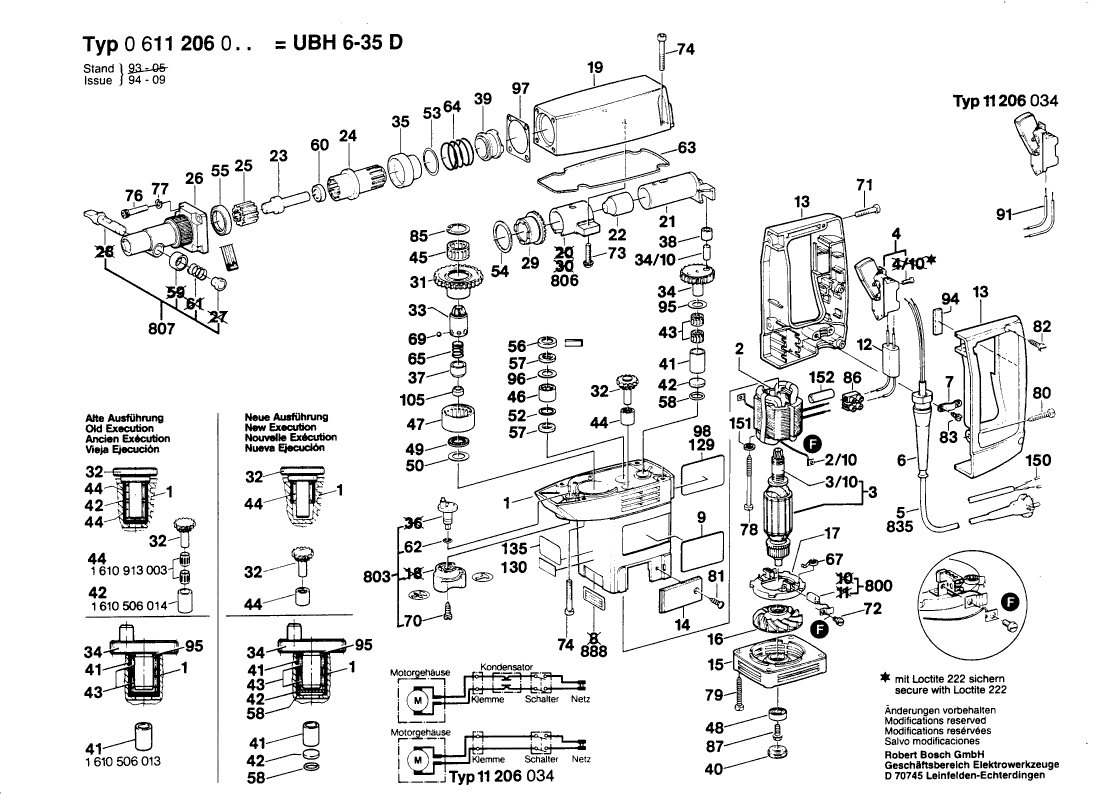

Zeichnungen der Bosch 0611206003 ( UBH6/35D )
Teileliste der Bosch 0611206003 ( UBH6/35D )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1615102137 | 130.32 | 155.08 | |
| Polschuh 220-230V | ||||
| 2 | 1614220054 | 73.72 | 87.73 | |
| Kabelschuh 1,5-4x4 | ||||
| 2/10 | 1901350003 | 0.83 | 0.99 | |
| Anker 220-230V | ||||
| 3 | 1614010013 | 187.62 | 223.27 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3/10 | 1610300045 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 1617200017 | |||
| Tülle Ø11,5-Ø15,0x150 MM | ||||
| 6 | 1600703009 | 4.70 | 5.59 | |
| Tülle Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302014 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 1611110475 | 2.71 | 3.22 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 1617328002 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 1615132019 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 14 | 1615500283 | |||
| Lagerdeckel | ||||
| 15 | 1615808070 | 23.75 | 28.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 1616610053 | |||
| Bürstenhalter | ||||
| 17 | 1614336000 | 12.41 | 14.77 | |
| Getriebegehäuse | ||||
| 19 | 1615806026 | 130.32 | 155.08 | |
| Hammerkolben | ||||
| 21 | 1618700041 | 148.65 | 176.89 | |
| Schläger | ||||
| 22 | 1618710038 | 12.41 | 14.77 | |
| Schlagbolzen | ||||
| 23 | 1613124029 | 23.75 | 28.26 | |
| Führungsbuchse | ||||
| 24 | 1616490007 | 101.94 | 121.31 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 1616490005 | |||
| Werkzeughalter | ||||
| 26 | 1618597023 | 101.94 | 121.31 | |
| Kegelrad Z=31 | ||||
| 29 | 1616333010 | 91.56 | 108.96 | |
| Stirnrad Z=51 | ||||
| 31 | 1616303001 | 73.72 | 87.73 | |
| Zahnwelle Z=14/22 | ||||
| 32 | 1616312000 | 26.84 | 31.94 | |
| Kegelrad Z=8 | ||||
| 33 | 1616333011 | 73.72 | 87.73 | |
| Exzenterwelle Z=36 | ||||
| 34 | 1616110025 | 73.72 | 87.73 | |
| Lagerbolzen | ||||
| 34/10 | 1613100011 | 2.71 | 3.22 | |
| Führungshülse | ||||
| 35 | 1610328011 | 23.75 | 28.26 | |
| Führungshülse | ||||
| 37 | 1610506015 | 11.88 | 14.14 | |
| Lagerbuchse | ||||
| 38 | 1610300046 | 9.53 | 11.34 | |
| Schaltring | ||||
| 39 | 1616490008 | 60.65 | 72.17 | |
| Gewindering | ||||
| 40 | 1613344002 | 8.45 | 10.06 | |
| Lagerhülse | ||||
| 41 | 1610400029 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | 1610000002 | |||
| Nadelkranz Ø13 MM | ||||
| 43 | 1610913004 | 3.31 | 3.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 44 | 1610910067 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45 | 1610913002 | |||
| Nadelhülse | ||||
| 46 | 1600910011 | 12.41 | 14.77 | |
| Nadelhülse | ||||
| 47 | 1610910058 | 13.93 | 16.58 | |
| Kugellager 9x26x8 | ||||
| 48 | 1900905025 | 15.71 | 18.69 | |
| Axialnadelkranz | ||||
| 49 | 1610920001 | 2.71 | 3.22 | |
| Axiallagerscheibe | ||||
| 50 | 1610101608 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52 | 1610101607 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 53 | 1610102615 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 54 | 1610102614 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 55 | 1610283013 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 56 | 1610500004 | |||
| Filzring | ||||
| 57 | 1610205002 | 0.83 | 0.99 | |
| O-Ring 20,0x1,5 MM | ||||
| 58 | 1610210075 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 60 | 1610290003 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 62 | 1900210104 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 63 | 1611015018 | |||
| Druckfeder | ||||
| 64 | 1614616003 | 1.70 | 2.02 | |
| Druckfeder | ||||
| 65 | 1614619004 | 2.71 | 3.22 | |
| Spiralfeder | ||||
| 67 | 1604652006 | 1.18 | 1.40 | |
| Kugel DIN 5401-6 G28 | ||||
| 69 | 1903230011 | 1.94 | 2.31 | |
| Zylinderschraube Din 84-am4x12-8.8 | ||||
| 70 | 2910021122 | 1.70 | 2.02 | |
| Blechschraube DIN 7971-BZ3,9x19 | ||||
| 70 | 2910211020 | 1.70 | 2.02 | |
| Zylinderschraube DIN 84-AM5x25-5.8 | ||||
| 71 | 2910011164 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 72 | 2910021118 | 0.83 | 0.99 | |
| Sechskantschraube | ||||
| 73 | 1613454002 | 3.31 | 3.94 | |
| Innensechskantschraube DIN 912-M 5x35-8.8 | ||||
| 74 | 2910141168 | 2.24 | 2.67 | |
| Innensechskantschraube M 6X30 | ||||
| 76 | 1613414006 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 77 | 2916690005 | |||
| Blechschraube BZ4,8x63 MM | ||||
| 78 | 1603435008 | 1.18 | 1.40 | |
| Blechschraube DIN 7971-BZ4,8x32 | ||||
| 79 | 2910211037 | 1.18 | 1.40 | |
| Blechschraube DIN 7971-ST4,8x25-F | ||||
| 80 | 2910211036 | 0.83 | 0.99 | |
| Blechschraube DIN 7972-B3,9x13 | ||||
| 81 | 2910601118 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ3,5x13 | ||||
| 82 | 2910211011 | 0.83 | 0.99 | |
| Zylinderschraube Din 84-am4x6-8.8 | ||||
| 83 | 2910021116 | 1.70 | 2.02 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 83 | 2910211018 | 0.83 | 0.99 | |
| Sicherungsring 30x1,2MM, DIN 472 | ||||
| 85 | 2916660012 | 1.18 | 1.40 | |
| Klemmenleiste | ||||
| 86 | 1901091110 | 1.18 | 1.40 | |
| Sechskantschraube | ||||
| 87 | 1613454001 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 94 | 1602381001 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 95 | 1610101609 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 96 | 1610102017 | |||
| Dichtplatte | ||||
| 97 | 1611015020 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 105 | 1610502005 | 1.18 | 1.40 | |
| Zusatzhandgriff M8 | ||||
| 120 | 1612025019 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 121 | 1618040077 | |||
| Gewindebolzen M8 | ||||
| 122 | 1613521001 | 3.31 | 3.94 | |
| Spannband Ø43 MM | ||||
| 123 | 1611316003 | 1.94 | 2.31 | |
| Zylinderstift | ||||
| 124 | 1613100012 | 1.94 | 2.31 | |
| Flügelschraube M6x25 MM | ||||
| 125 | 1613480009 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 126 | 1613300006 | |||
| Spannplatte | ||||
| 127 | 1611030009 | 2.24 | 2.67 | |
| Firmenschild | ||||
| 129 | 1611110476 | 2.71 | 3.22 | |
| Hinweisschild | ||||
| 135 | 1611110387 | 1.18 | 1.40 | |
| Aderendhülse DIN 46 228-A1-6 | ||||
| 150 | 1900452012 | 0.83 | 0.99 | |
| Schutzkappe | ||||
| 655 | 2600508019 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 700 | 1618571009 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 706 | 1618598094 | |||
| Bohrfutter Ø1,5-13 MM, 1/2" | ||||
| 708 | 1608571069 | 20.42 | 24.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 715 | 1613001003 | |||
| METALLGRIFF | ||||
| 720 | 1612025020 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 720/1 | 2602025075 | |||
| Tragkasten | ||||
| 750 | 1615438142 | 0.83 | 0.99 | |
| Schutzkappe | ||||
| 755 | 1610508014 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 800 | 1617014108 | 13.93 | 16.58 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 803 | 1617000079 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 805 | 1617000057 | |||
| Lagerbock | ||||
| 806 | 1615819002 | 29.75 | 35.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 807 | 1617000014 | |||
| Teilesatz | ||||
| 814 | 1617000038 | 7.58 | 9.02 | |
| Netzanschlussleitung EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 835 | 1607000227 | 20.42 | 24.30 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
