Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HB8101 ( UNIVERSALCHAIN40 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

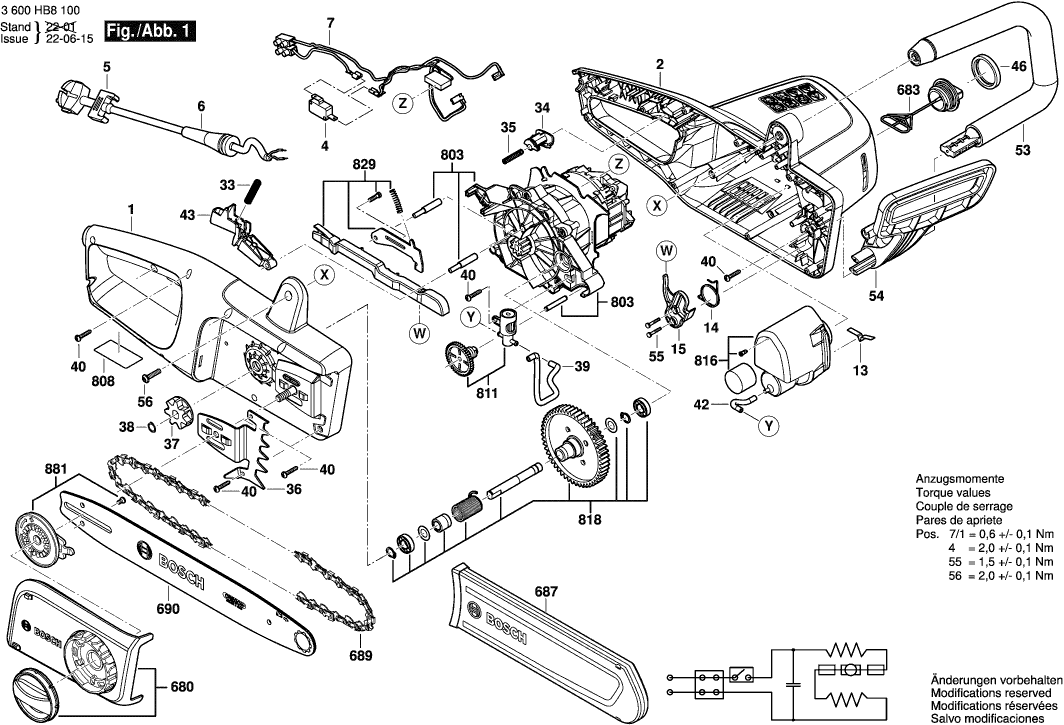

Zeichnungen der Bosch 3600HB8101 ( UNIVERSALCHAIN40 )
Teileliste der Bosch 3600HB8101 ( UNIVERSALCHAIN40 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gehäuse DUO 110 - Set | ||||
| 1 | 16058065RC | 13.11 | 15.60 | |
| Gehäuse | ||||
| 1 | 160580669U | 11.88 | 14.14 | |
| Motorgehäuse | ||||
| 2 | 16051082HW | 18.19 | 21.65 | |
| Schalter | ||||
| 4 | 160720035H | 5.83 | 6.94 | |
| Netzanschlussleitung EU 0,4m 2 x 1,0mm H07 RN-F | ||||
| 5 | 2604460183 | 6.54 | 7.78 | |
| Tülle | ||||
| 6 | 2609005766 | 2.24 | 2.67 | |
| Entstörfilter | ||||
| 7 | 2609004394 | 5.83 | 6.94 | |
| Feder | ||||
| 13 | 2609001047 | 0.83 | 0.99 | |
| Drehfeder | ||||
| 14 | 2609006397 | 1.18 | 1.40 | |
| Hebel KA 65 | ||||
| 15 | 1600A015GN | 0.83 | 0.99 | |
| Druckfeder | ||||
| 33 | 2609001048 | 0.83 | 0.99 | |
| Sicherheitsschalter | ||||
| 34 | 1600A015D0 | 0.83 | 0.99 | |
| Druckfeder | ||||
| 35 | 160461202U | 0.83 | 0.99 | |
| Montageblech | ||||
| 36 | 1600A015D1 | 3.31 | 3.94 | |
| Kettenrad ISO 03-1 Z11 | ||||
| 37 | 1600A015D2 | 2.71 | 3.22 | |
| Sicherungsring Din 471-10x1mm-fst | ||||
| 38 | 2916650001 | 1.94 | 2.31 | |
| Rohr | ||||
| 39 | 2609001086 | 1.18 | 1.40 | |
| Torx-Linsenschraube 4x20 | ||||
| 40 | 2603490023 | 0.83 | 0.99 | |
| Rohr | ||||
| 42 | 1600A015DE | 1.18 | 1.40 | |
| Schaltsegment | ||||
| 43 | 1600A015DS | 1.70 | 2.02 | |
| Dichtung | ||||
| 46 | 1600A015DJ | 1.18 | 1.40 | |
| Griff | ||||
| 53 | 160513217Y | 4.70 | 5.59 | |
| Schutzplatte | ||||
| 54 | 1600A015CX | 7.58 | 9.02 | |
| Schmier-Schraube AW 10 3x25 | ||||
| 55 | 1600A01N9H | 0.83 | 0.99 | |
| Torx-Linsenschraube | ||||
| 56 | 2609110080 | 1.18 | 1.40 | |
| Stellknopf | ||||
| 680 | 1600A028X6 | 12.10 | 14.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 681 | 1600A014E0 | |||
| Behälterdeckel | ||||
| 683 | 1600A027C7 | 1.70 | 2.02 | |
| RSV Kappe | ||||
| 683 | 1600A01ZL0 | 1.60 | 1.90 | |
| Kettenschutz | ||||
| 687 | 1600A01B1L | 4.10 | 4.88 | |
| Sägekette AKE 40 | ||||
| 689 | 2609007365 | 20.42 | 24.30 | |
| Führungsschiene 400 Mm | ||||
| 690 | 1600A015H7 | 20.42 | 24.30 | |
| MOTOR | ||||
| 803 | 1607000DW1 | 40.61 | 48.33 | |
| Typschild | ||||
| 808 | 160111A74R | 1.94 | 2.31 | |
| Pumpe | ||||
| 811 | 1607000DW5 | 8.45 | 10.06 | |
| Behälter KA 65 | ||||
| 816 | 1607000DW4 | 8.45 | 10.06 | |
| COUPLING | ||||
| 818 | 1607000DW2 | 20.42 | 24.30 | |
| Gestänge | ||||
| 829 | 1607000DW3 | 10.73 | 12.77 | |
| Verstelleinrichtung | ||||
| 881 | 1607000EG1 | 8.45 | 10.06 | |
