Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 3600HB9008 ( UNIVERSALROTAK490 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Bosch 3600HB9008 ( UNIVERSALROTAK490 )

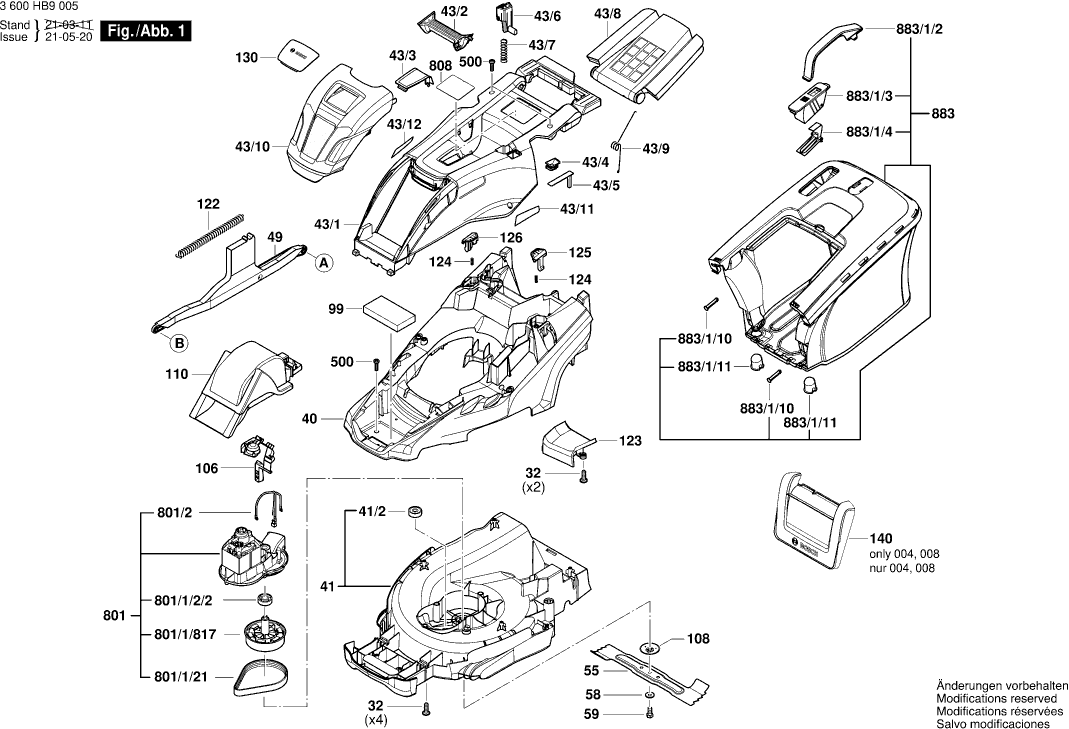

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teileliste der Bosch 3600HB9008 ( UNIVERSALROTAK490 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gewindeschneidschraube
32 F016L37433 0.83 0.99

Leitungshalter ROTAK II
39/16 F016L66895 0.83 0.99

Klemmhebel
39/801 F016105363 3.31 3.94

Mähergehäuse
40 F016L90981 20.42 24.30

Gerätegehäuse 36 cm
41 F016L90441 40.61 48.33

Lager 6002-2RS
41/2 F016L67442 2.71 3.22

Motorhaube
43/1 F016L90017 13.93 16.58

Ziergitter
43/10 F016L90020 6.54 7.78

Selbstklebende Platte
43/11 160111C3G3 1.94 2.31

Selbstklebende Platte
43/12 160111C3G4 1.94 2.31

Traggriff
43/2 F016L90018 1.18 1.40

Abdeckung
43/3 F016L90081 0.83 0.99

Klarsichtdeckel
43/4 F016L90432 1.18 1.40

Anzeigegerät
43/5 F016L90434 0.83 0.99

Taste
43/6 1600A022AC 2.30 2.74

Knopffeder
43/7 F016L91168 0.83 0.99

Schutzlappen
43/8 F016L90022 5.83 6.94

Feder
43/9 F016L90868 1.18 1.40

Gelenkteil
49 F016L90027 6.54 7.78

Achse
52/1 F016L90005 4.10 4.88

Gelenkhälfte
52/2 F016L90033 1.18 1.40

Gelenkhälfte
52/3 F016L90037 1.18 1.40

Rad
52/805 F016105108 6.54 7.78

Mähmesser 36 cm
55 F016L69570 18.19 21.65

Sicherungsscheibe 1/2"
58 F016L18181 1.70 2.02

Sechskantschraube
59 F04N004003 0.83 0.99

Achse
61/1 F016L90004 3.31 3.94

Gelenkhälfte
61/2 F016L90032 1.18 1.40

Distanzstück
61/3 F016L90036 0.83 0.99

Rastkappe
61/4 F016L68095 1.18 1.40

Rad
61/805 F016104421 7.58 9.02

Rad
61/805 F016105110 5.83 6.94

Handgriff
75/1 F016L90608 12.41 14.77

Verdrahtungseinheit
75/3 F016L90702 23.75 28.26

Schaltergehäuse
75/3/1 F016L67217 4.70 5.59

Reihenklemme
75/3/2 F016L90781 10.73 12.77

Verbindungkabel
75/3/3 F016L90708 13.93 16.58

Schaltersatz
75/3/804 F016104162 10.73 12.77

Seilführung
75/3/805 F016104213 6.54 7.78

Mutternaufnahme
75/802 F016105314 1.70 2.02

Schalterzusammenbau
75/804 F016105448 23.75 28.26

Hülse
75/805 F016104361 3.31 3.94

Haltearm
78/1 F016L91163 1.18 1.40

Handgriff
78/2 F016L90890 7.58 9.02

Haltearm
79/1 F016L91164 1.18 1.40

Nicht mehr lieferbar, kein Ersatz
79/2 F016L90891

Schraube M5x8 Csk Hd.
79/3 F016L36542 1.94 2.31

Auswuchtstücke
99 F016L69400 15.71 18.69

Leitungsführung
106 F016L90419 3.31 3.94

Lagerdeckel
108 F016L67627 1.18 1.40

Schallwand
110 F016L90089 5.83 6.94

Geräteclip
121 F016L91066 0.83 0.99

Feder
122 F016L59327 2.24 2.67

Kunststoffeinsatz
123 F016L90721 1.94 2.31

Knopffeder
124 F016L90701 0.83 0.99

Taste
125 F016L90197 1.70 2.02

Taste
126 F016L90198 1.70 2.02

Frontverkleidung P1 SCHWARZ
130 F016L90874 5.83 6.94

Abdeckung Ø59 mm
131 F016L91046 1.18 1.40

Abdeckkappe
131 F016L68116 0.83 0.99

Abdeckung Ø 71 mm
132 F016L91047 1.70 2.02

Ablenkplatte
140 F016L90829 13.93 16.58

Torx-Flanschschraube
500 F016L68124 0.83 0.99

Elektromotor
801 F016105105 101.94 121.31

Lager
801/1/2/2 F016L64594 2.24 2.67

Antriebsriemen
801/1/21 F016L65351 9.53 11.34

Antriebswelle
801/1/817 F016103758 11.88 14.14

Temperaturwächter
801/2 F016L90879 9.53 11.34

Typschild
808 160111A7AW 1.94 2.31

Fangkorb
883 F016105377 49.56 58.98

Steckerstift
883/1/10 F016L91107 2.24 2.67

Buchseneinsatz
883/1/11 F016L91108 2.24 2.67

Handgriff
883/1/2 F016L90040 1.18 1.40

Abdeckung
883/1/3 F016L90557 1.70 2.02

Lagerplatte
883/1/4 F016L91038 0.83 0.99
